Гидравлический кйлиндерс — HITACHI DX75M-D

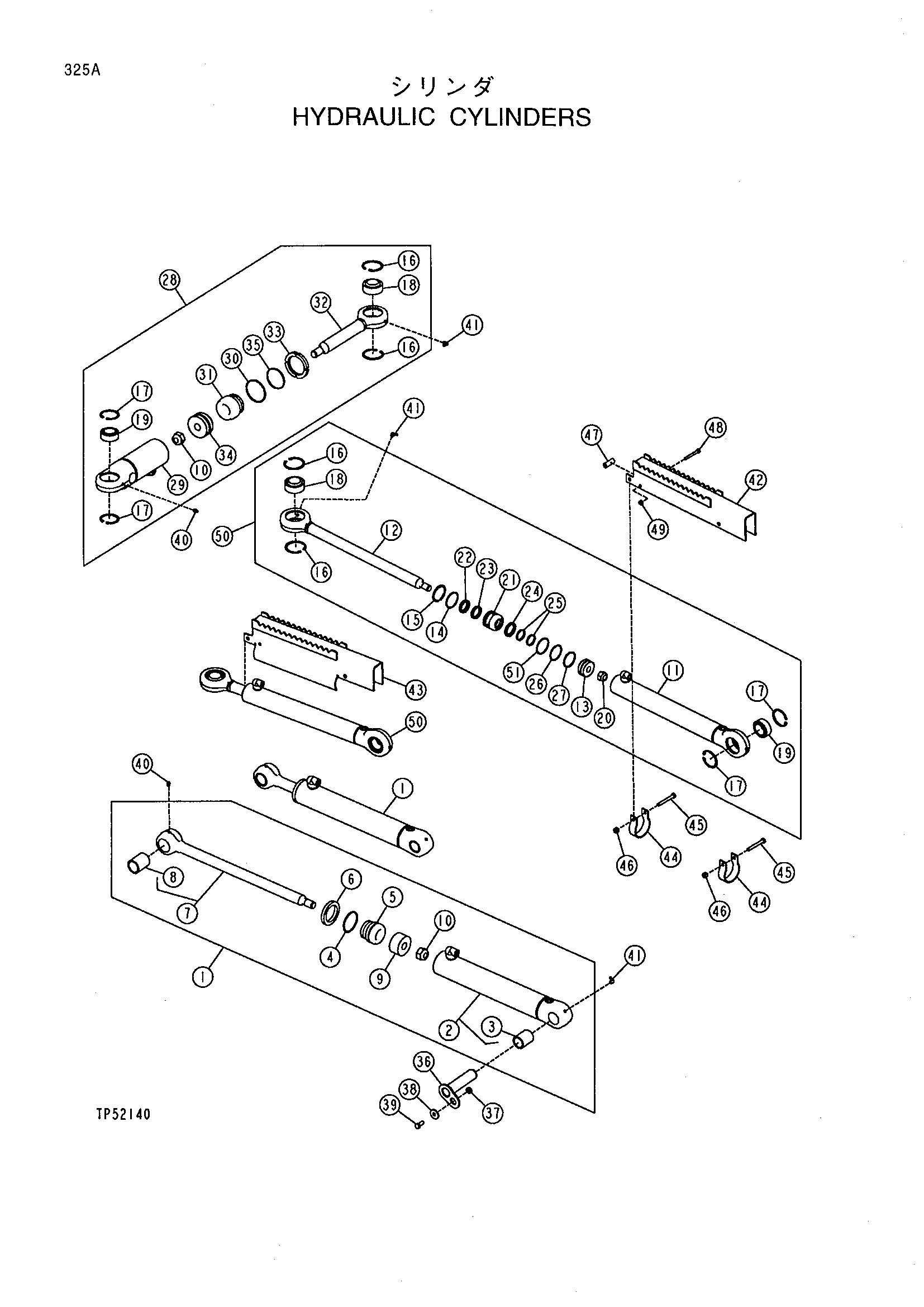

Заводская схема «Гидравлический кйлиндерс» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	AH150349	Гидравлический гидроцилиндр	2
2	AH152155	Гидроцилиндр баррел	1
3	R89683	Втулка	1
4	R81789	Кольцо	1
5	H157174	Гидроцилиндр шток направляющая	1
6	R81795	Гайка	1
7	AH152156	Шток	1
8	R84376	Втулка	1
9	RE34085	Поршень	1
10	R81866	Гайка	2
11	AH152113	Гидроцилиндр баррел	1
12	AH152114	Шток	1
13	AH137177	Поршень	1
14	R86387	Стопорное кольцо	1
15	R90265	Стопорное кольцо	1
16	40M5099	Стопорное кольцо	4
17	40M7090	Стопорное кольцо	4
18	AT157173	Втулка	2
19	AH155619	Втулка	2
20	R86386	Блокировка гайка	1
21	H170714	Гидроцилиндр шток направляющая	2
22	AH150453	Уплотнение	2
23	H155655	Уплотнение	2
24	AH148608	Уплотнение	2
25	H159608	Веар кольцо	4
26	U13461	Бакк-уп кольцо	2
27	R93633	Уплотнительное кольцо	2
28	AH150351	Гидравлический гидроцилиндр	1
29	AH153827	Гидроцилиндр баррел	1
30	R81788	Кольцо	1
31	H157642	Гидроцилиндр шток направляющая	1
32	AH159495	Шток	1
33	R81794	Гайка	1
34	AH136453	Поршень	1
35	R91730	Кольцо	1
36	AT211297	Палец	2
37	28H3418	Шайба	2
38	24H1351	Шайба	2
39	19M7872	Болт с головкой	2
40	T162396	Смазка штуцер	3
41	JD7799	Смазка штуцер	5
42	AT220033	Защитный кожух	1
43	AT220032	Защитный кожух	1
44	T172733	Страп	4
45	19M8081	Болт с головкой	4
46	14M7517	Блокировка гайка	4
47	T101975	Втулка	2
48	19M7663	Болт с головкой	2
49	14M7426	Блокировка гайка	2
50	AH150350	Гидравлический гидроцилиндр	2
51	H164982	Стопорное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
