Стандарт к-фраме — HITACHI DX75M-D

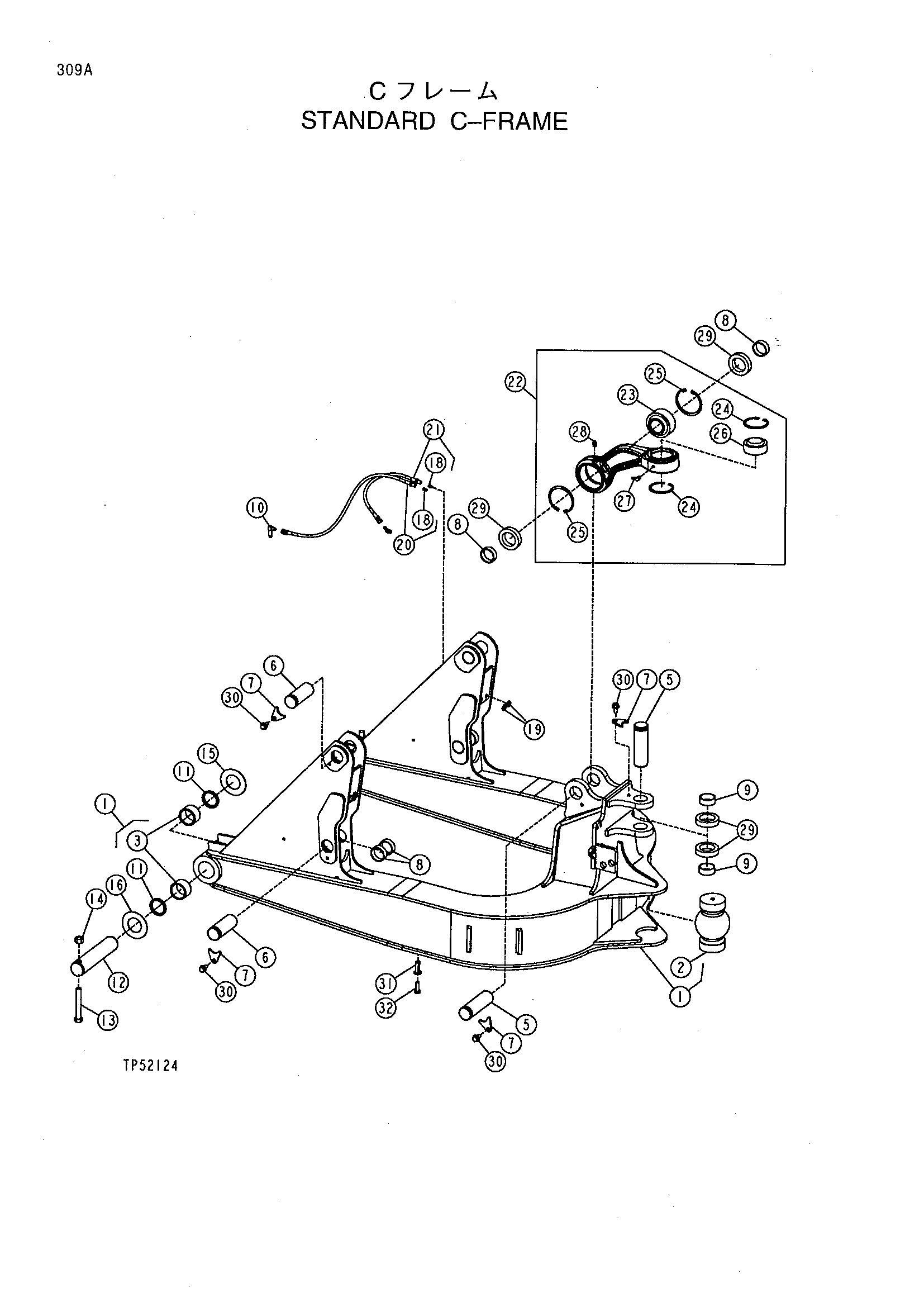

Заводская схема «Стандарт к-фраме» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT208314 | Рама | 1 |
| 1 | AT210485 | Рама | 1 |
| 2 | T175031 | Шарик | 1 |
| 2 | T175032 | Шарик | 1 |
| 3 | T122720 | Втулка | 4 |
| 5 | T170879 | Палец | 2 |
| 6 | T170891 | Палец | 4 |
| 7 | T170880 | Пластина | 6 |
| 8 | T105052 | Втулка | 6 |
| 9 | T170884 | Втулка | 2 |
| 10 | T174185 | Штуцер | 2 |
| 11 | T68818 | Уплотнение | 4 |
| 12 | T122628 | Палец | 2 |
| 13 | 19M7884 | Болт с головкой | 2 |
| 14 | 14M7328 | Блокировка гайка | 2 |
| 15 | 24H988 | Шайба | 2 |
| 16 | M467M | Шайба | 2 |
| 17 | T75447 | Угловой штуцер штуцер | 2 |
| 18 | JD7797 | Смазка штуцер | 4 |
| 19 | E12379 | Гайка | 4 |
| 20 | AT209423 | Гидравлический шланг | 2 |
| 21 | AT209424 | Гидравлический шланг | 2 |
| 22 | AT209364 | Опора | 1 |
| 22 | AT221690 | Опора | 1 |
| 22 | AT221689 | Опора | 1 |
| 23 | AT209365 | Втулка | 1 |
| 24 | 40M5099 | Стопорное кольцо | 2 |
| 25 | F39000354 | Стопорное кольцо | 2 |
| 26 | AT157173 | Втулка | 1 |
| 27 | JD7781 | Смазка штуцер | 1 |
| 28 | JD7759 | Смазка штуцер | 1 |
| 29 | T119857 | Втулка | 4 |
| 30 | 19M7784 | Винт | 6 |
| 31 | T148411 | Гайка | 3 |
| 32 | 19M7662 | Болт с головкой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
