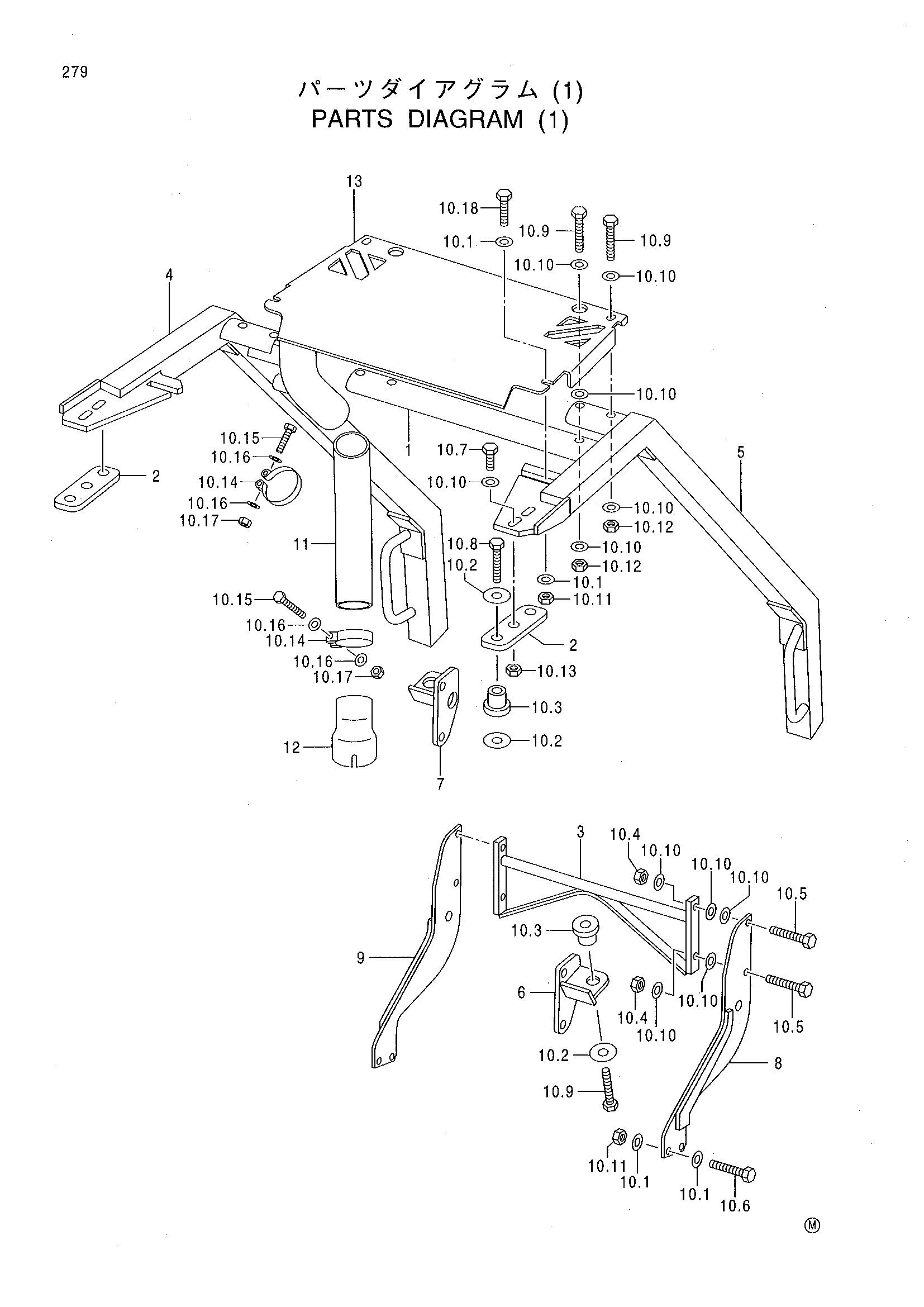

Детали диаграм (1) — HITACHI DX75M-D

Заводская схема «Детали диаграм (1)» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	704477	Комплект лимб рисер	1
1	113997	Трубка	1
2	113116	Крепление	2
3	303106	Опора	1
4	303952	Рукоять	1
5	303953	Рукоять	1
6	303921	Крепление	1
7	303922	Крепление	1
8	303923	Кронштейн	1
9	303924	Кронштейн	1
10	500672	HDW. комплект	1
10.1	100308000	Шайба	12
10.2	112259	Шайба	6
10.3	200020	Виброизолятор	4
10.4	100710000	Гайка	4
10.5	101810052	Болт	4
10.6	900112040	Болт	4
10.7	900116040	Болт	4
10.8	900116085	Болт	2
10.9	900116090	Болт	6
10.10	900316000	Шайба	24
10.11	900712000	Гайка	6
10.12	900716000	Гайка	4
10.13	901916000	Гайка	4
10.14	200050	Хомут	2
10.15	100106052	Болт	2
10.16	100306000	Шайба	4
10.17	100706000	Гайка	2
10.18	900112050	Болт	2
11	113998	Трубка	1
12	114091	Угловой штуцер	1
13	303956	Пластина	1

Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
