Парк блокировка — HITACHI DX75M-D

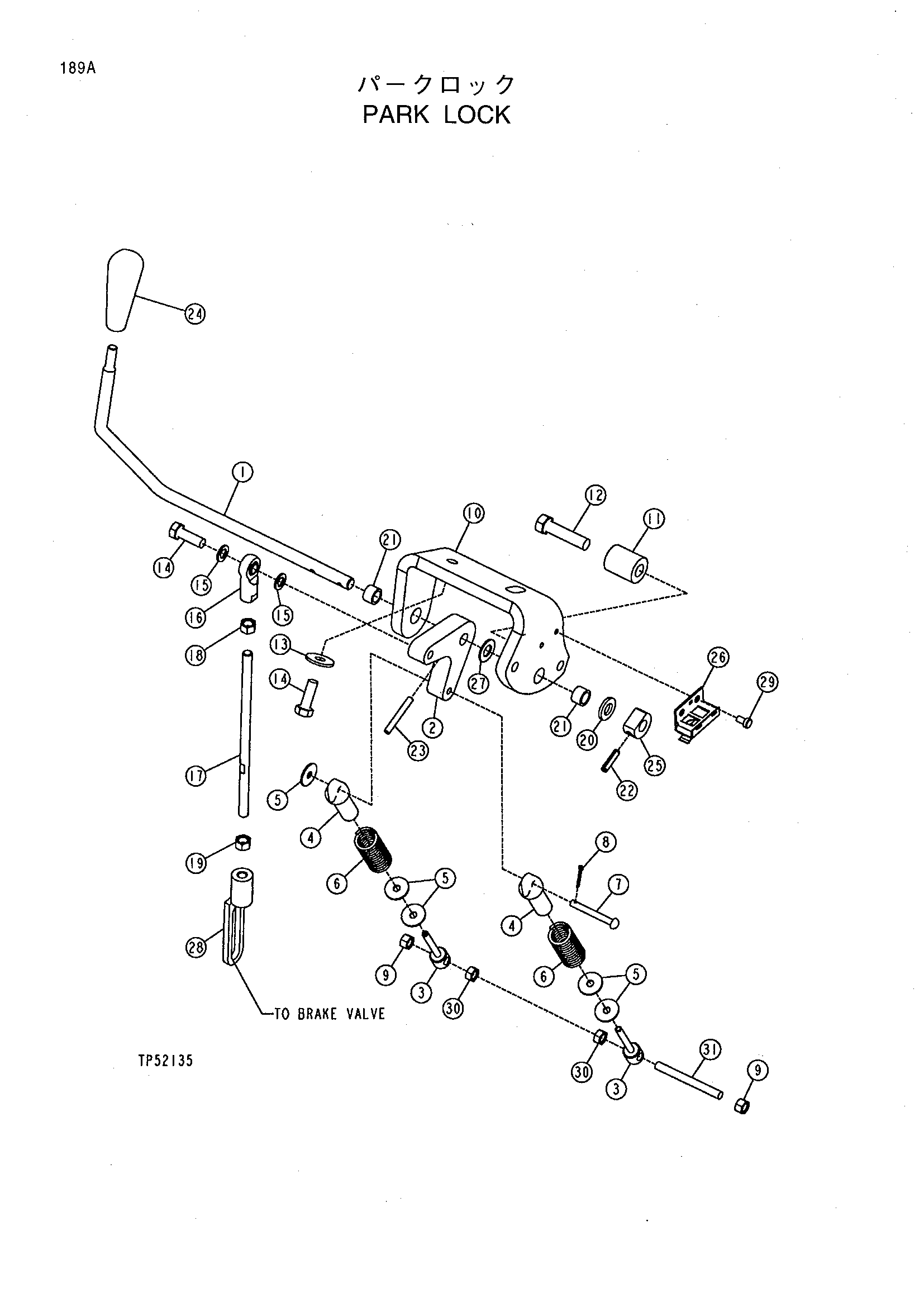

Заводская схема «Парк блокировка» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T168195 | Вал | 1 |
| 2 | T171964 | Беллкранк | 1 |
| 3 | T119915 | Палец | 2 |
| 4 | T119916 | Палец | 2 |
| 5 | 24H1288 | Шайба | 5 |
| 6 | R57438 | Пружина | 2 |
| 7 | B12584 | Палец | 1 |
| 8 | 11M7081 | Коттер палец | 1 |
| 9 | 14M7166 | Блокировка гайка | 2 |
| 10 | T170526 | Кронштейн | 1 |
| 11 | T49470 | Втулка | 2 |
| 12 | 19M7361 | Болт с головкой | 2 |
| 13 | 24M7296 | Шайба | 2 |
| 14 | 19M7662 | Болт с головкой | 3 |
| 15 | 24M7096 | Шайба | 2 |
| 16 | AT211586 | Шарик соединение | 1 |
| 17 | T169502 | Пусх шток | 1 |
| 18 | 14H1080 | Гайка | 1 |
| 19 | 14H1063 | Гайка | 1 |
| 20 | 24M7240 | Шайба | 1 |
| 21 | AM115376 | Неедле подшипник | 2 |
| 22 | 34M7113 | Пружина палец | 1 |
| 23 | 25M7037 | Гроове палец | 1 |
| 24 | T122468 | Ручка | 1 |
| 25 | T174757 | Кулачок | 1 |
| 26 | AT211593 | Выключатель | 1 |
| 27 | T174829 | Шайба | 1 |
| 28 | T174882 | Вилка | 1 |
| 29 | 19M7929 | Винт | 2 |
| 30 | 14M7273 | Гайка | 2 |
| 31 | T177188 | Шпилька | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
