Гидравлический насос тхроугх привод с вал (DX75L) — HITACHI DX75M-D

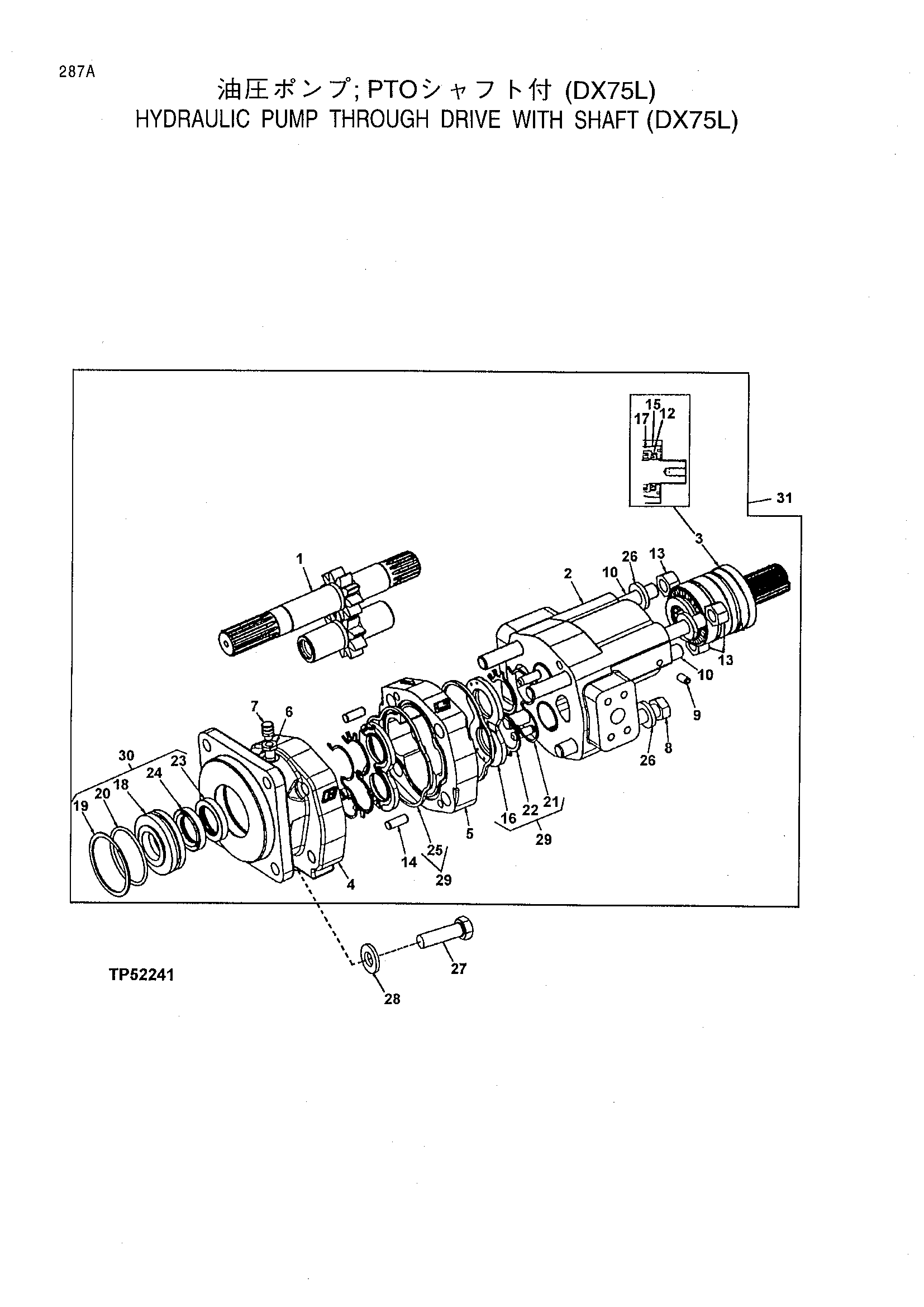

Заводская схема «Гидравлический насос тхроугх привод с вал (DX75L)» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3 | AT219900 | Универсальный дривесхафт | 1 |
| 6 | 15H639 | Трубка втулка | 1 |
| 7 | U14273 | Сапун | 1 |
| 8 | 19H1923 | Болт с головкой | 1 |
| 9 | 22H1033 | Комплект винт | 1 |
| 10 | T175313 | Шпилька | 3 |
| 12 | T81110 | Уплотнение | 1 |
| 13 | 14H1039 | Гайка | 7 |
| 14 | BP11440 | Довел палец | 1 |
| 15 | T118548 | Фиксатор | 1 |
| 16 | T143335 | Пластина | 2 |
| 17 | R53543 | Уплотнительное кольцо | 1 |
| 26 | 24M7241 | Шайба | 4 |
| 27 | 19H2993 | Болт с головкой | 4 |
| 28 | 24M7240 | Шайба | 4 |
| 29 | AT219898 | Комплект | 1 |
| 30 | AT219899 | Уплотнение комплект | 1 |
| 31 | AT210038 | Гидравлический насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
