Скопе OF напорный дескриптион (DX75L) — HITACHI DX75M-D

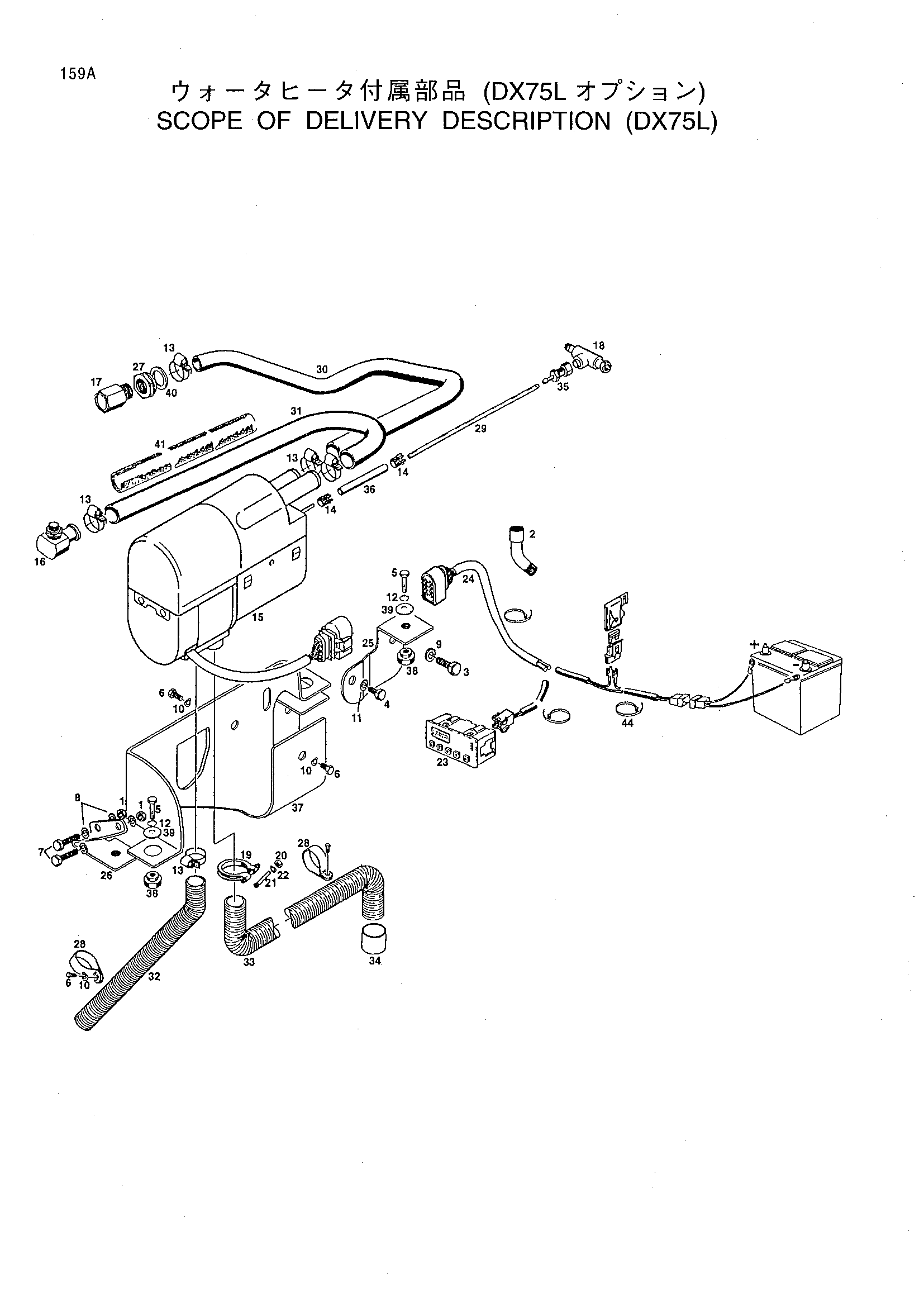

Заводская схема «Скопе OF напорный дескриптион (DX75L)» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 14M7273 | Гайка | 2 |
| 2 | 15H219 | Угловой штуцер | 1 |
| 3 | 19M7168 | Винт | 1 |
| 4 | 19M7167 | Винт | 1 |
| 5 | 19M7361 | Винт | 2 |
| 6 | 19M7560 | Винт | 4 |
| 7 | 19M7981 | Винт | 2 |
| 8 | 24M7036 | Шайба | 4 |
| 9 | 24M7053 | Шайба | 1 |
| 10 | 24M7054 | Шайба | 4 |
| 11 | 24M7096 | Шайба | 1 |
| 12 | 24M7180 | Шайба | 2 |
| 13 | AR21837 | Хомут | 5 |
| 14 | AR48236 | Хомут | 2 |
| 15 | AT221166 | Коолант отопитель | 1 |
| 16 | AT221439 | Угловой штуцер | 1 |
| 17 | AT221440 | Угловой штуцер | 1 |
| 18 | AT221560 | Тройник | 1 |
| 19 | AT221605 | Хомут | 1 |
| 20 | 14M7273 | Гайка | 1 |
| 21 | 19M7981 | Винт | 1 |
| 22 | 24M7238 | Шайба | 1 |
| 23 | AT221990 | Таймер | 1 |
| 24 | AT221991 | Жгут проводов | 1 |
| 25 | AT222213 | Кронштейн | 1 |
| 26 | AT222214 | Кронштейн | 1 |
| 27 | R123616 | Пробка | 1 |
| 28 | T102934 | Хомут | 2 |
| 29 | T177520 | Шланг | 1 |
| 30 | T177522 | Шланг | 1 |
| 31 | T177523 | Шланг | 1 |
| 32 | T177524 | Трубка | 1 |
| 33 | T177525 | Трубка | 1 |
| 34 | T177575 | Колпачок | 1 |
| 35 | T177579 | Разъём | 1 |
| 36 | T177580 | Шланг | 1 |
| 37 | T178214 | Кронштейн | 1 |
| 38 | T41770 | Виброизолятор | 2 |
| 39 | T62323 | Шайба | 2 |
| 40 | U13639 | Уплотнительное кольцо | 1 |
| 41 | T178390 | Шланг | 1 |
| 42 | 51M7043 | Уплотнительное кольцо | 1 |
| 43 | 51M7041 | Уплотнительное кольцо | 1 |
| 44 | R44302 | Провод | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
