Подъём гидроцилиндр — HITACHI DX75M-D

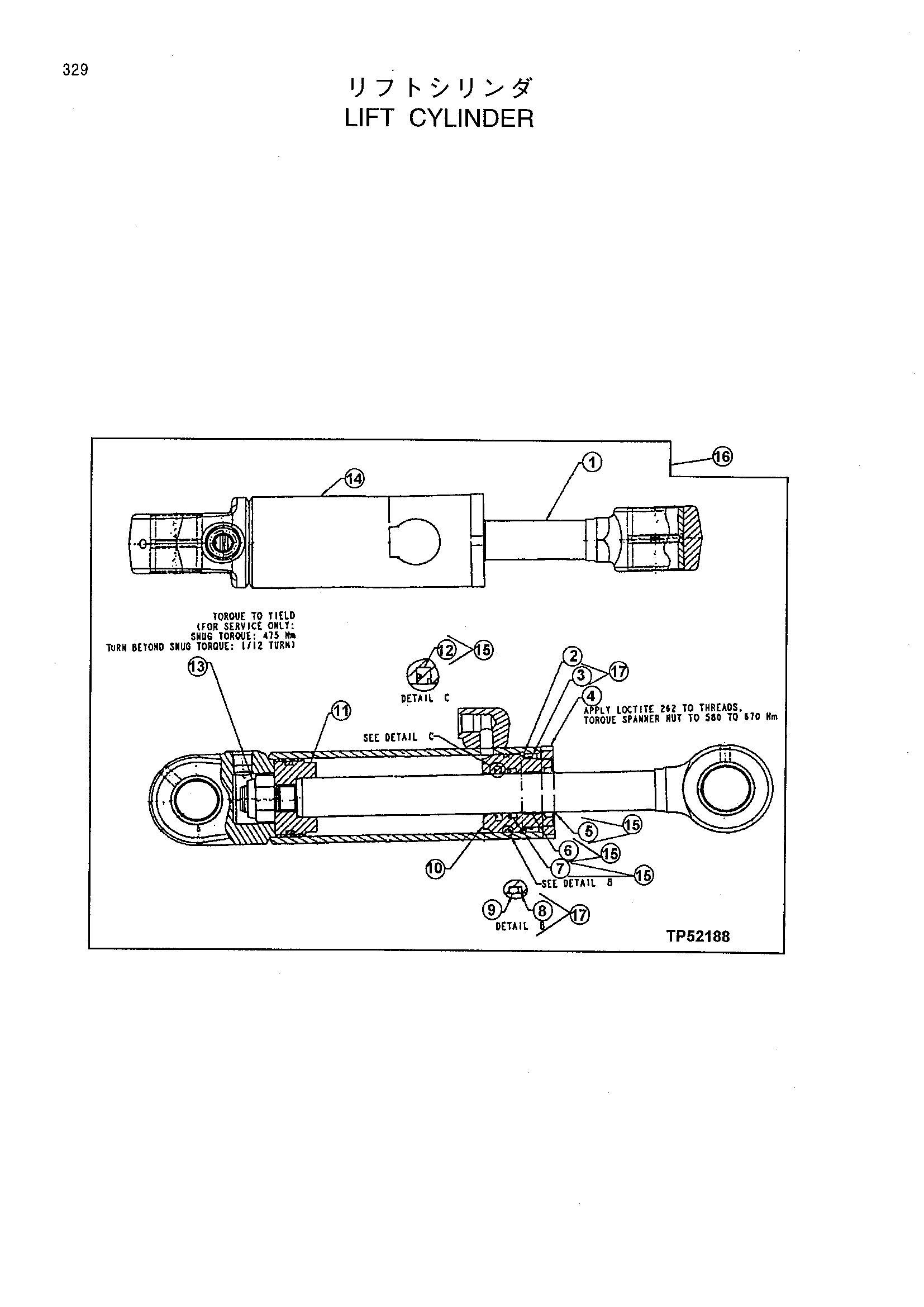

Заводская схема «Подъём гидроцилиндр» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AH152156 | Шток | 1 |
| 1 | R84376 | Втулка | 1 |
| 2 | R81789 | Кольцо | 1 |
| 3 | R91729 | Кольцо | 1 |
| 4 | R81795 | Гайка | 1 |
| 5 | AH150453 | Уплотнение | 1 |
| 6 | H157897 | Веар кольцо | 1 |
| 7 | H155655 | Уплотнение | 1 |
| 8 | R81864 | Бакк-уп кольцо | 1 |
| 9 | T12582 | Уплотнительное кольцо | 1 |
| 10 | H157174 | Гидроцилиндр шток направляющая | 1 |
| 11 | RE34085 | Поршень | 1 |
| 12 | AH148608 | Уплотнение | 1 |
| 13 | R81866 | Гайка | 1 |
| 14 | AH152155 | Гидроцилиндр баррел | 1 |
| 14 | R89683 | Втулка | 1 |
| 15 | AH149194 | Гидравлический гидроцилиндр комплект | 1 |
| 16 | AH150349 | Гидравлический гидроцилиндр | 2 |
| 17 | RE37003 | Гидравлический гидроцилиндр комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
