Решётка корпус и решётка (DX75L) — HITACHI DX75M-D

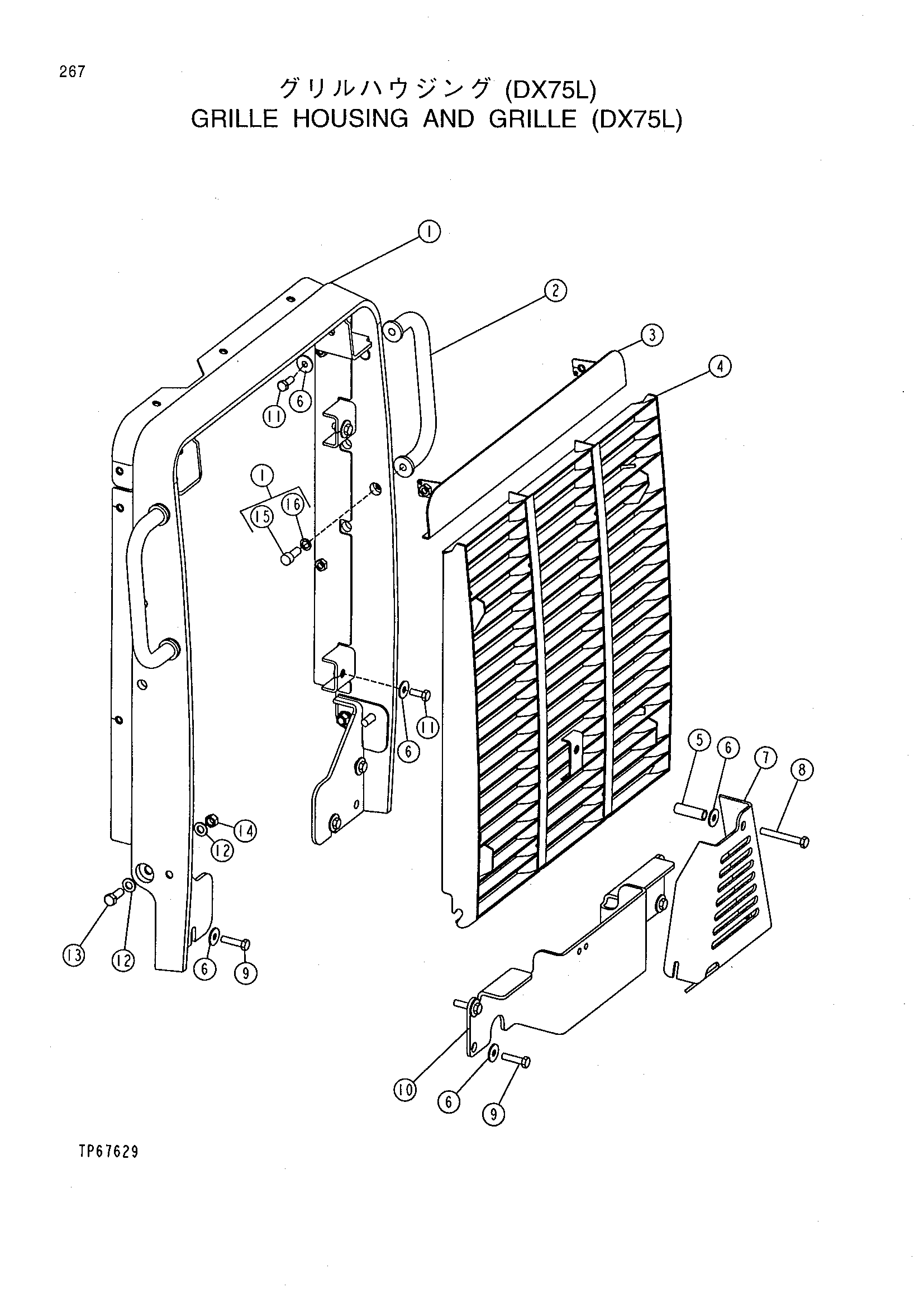

Заводская схема «Решётка корпус и решётка (DX75L)» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT207669 | Рама | 1 |
| 2 | 24M1272 | Шайба | 4 |
| 3 | 19M7493 | Болт с головкой | 2 |
| 4 | AT207670 | Решётка | 1 |
| 5 | 28H3472 | Втулка | 1 |
| 6 | 24M7296 | Шайба 1 | 13 |
| 7 | T178661 | Шланг защита | 1 |
| 8 | 19M8081 | Болт с головкой | 1 |
| 9 | 19M8637 | Болт с головкой | 6 |
| 10 | AT222808 | Шланг защита | 1 |
| 11 | 19M7402 | Болт с головкой | 6 |
| 12 | 24M7047 | Шайба | 4 |
| 13 | 19M8011 | Болт с головкой | 2 |
| 14 | 14M7275 | Гайка | 2 |
| 15 | 19M8169 | Винт | 4 |
| 16 | 24M7044 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
