Направляющее колесо с браккетс — HITACHI DX75M-D

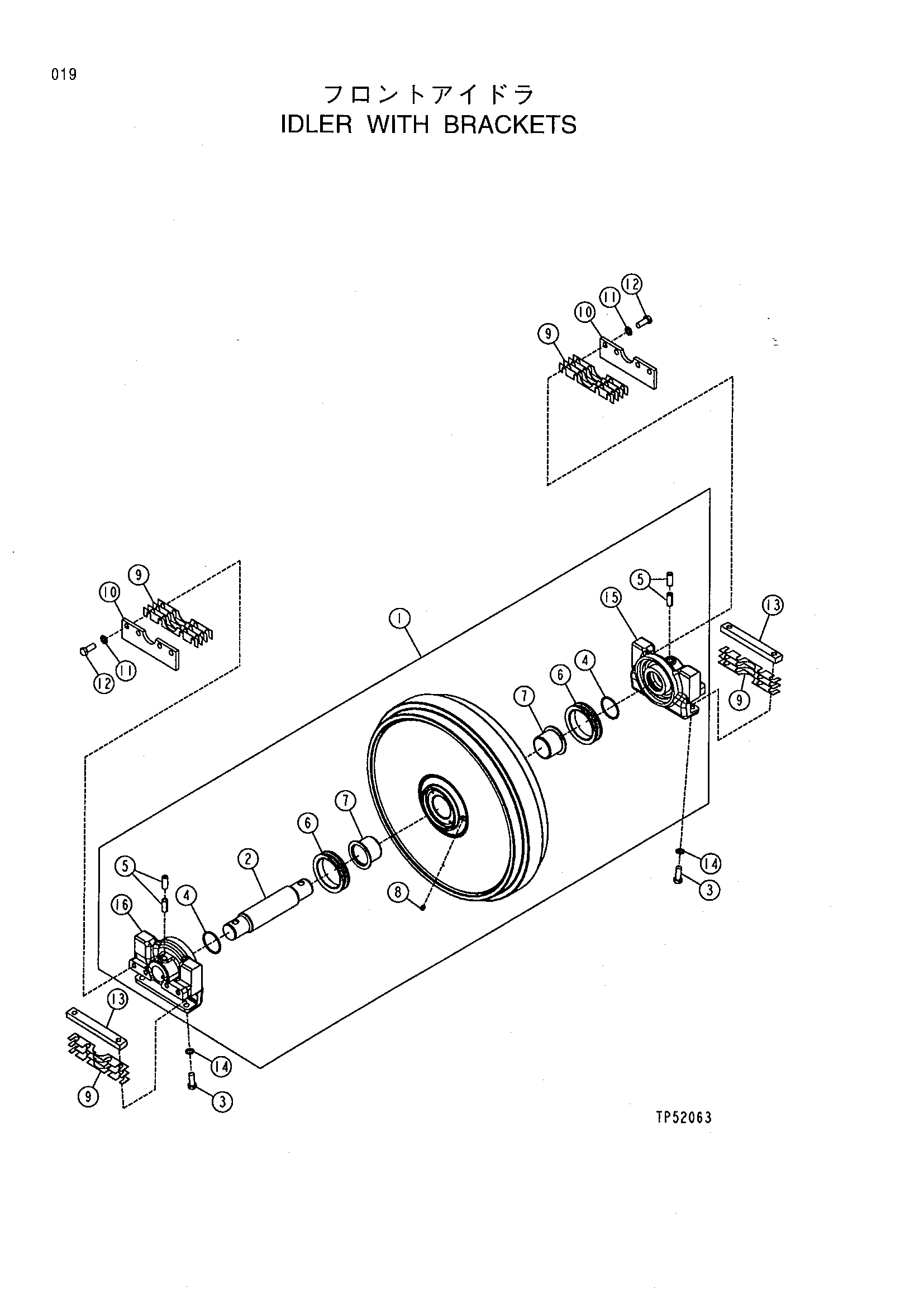

Заводская схема «Направляющее колесо с браккетс» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT210558 | Направляющее колесо | 1 |
| 2 | T173503 | Универсальный дривесхафт | 1 |
| 3 | 19H3579 | Болт с головкой | 4 |
| 4 | T173765 | Уплотнительное кольцо | 2 |
| 5 | T173501 | Пружина палец | 4 |
| 6 | AT173371 | Уплотнение | 2 |
| 7 | T173502 | Втулка | 2 |
| 8 | T125615 | Трубка пробка | 1 |
| 9 | T173517 | Регулировочная шайба | 14 |
| 10 | T172899 | Направляющая | 2 |
| 11 | T20168 | Шайба | 8 |
| 12 | 19H3299 | Болт с головкой | 8 |
| 13 | T20696 | Страп | 2 |
| 14 | T23891 | Шайба | 4 |
| 15 | T173411 | Кронштейн | 1 |
| 16 | T173412 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
