Хйдростатик мотер передний крышка, вал и гидроцилиндр BL — HITACHI DX75M-D

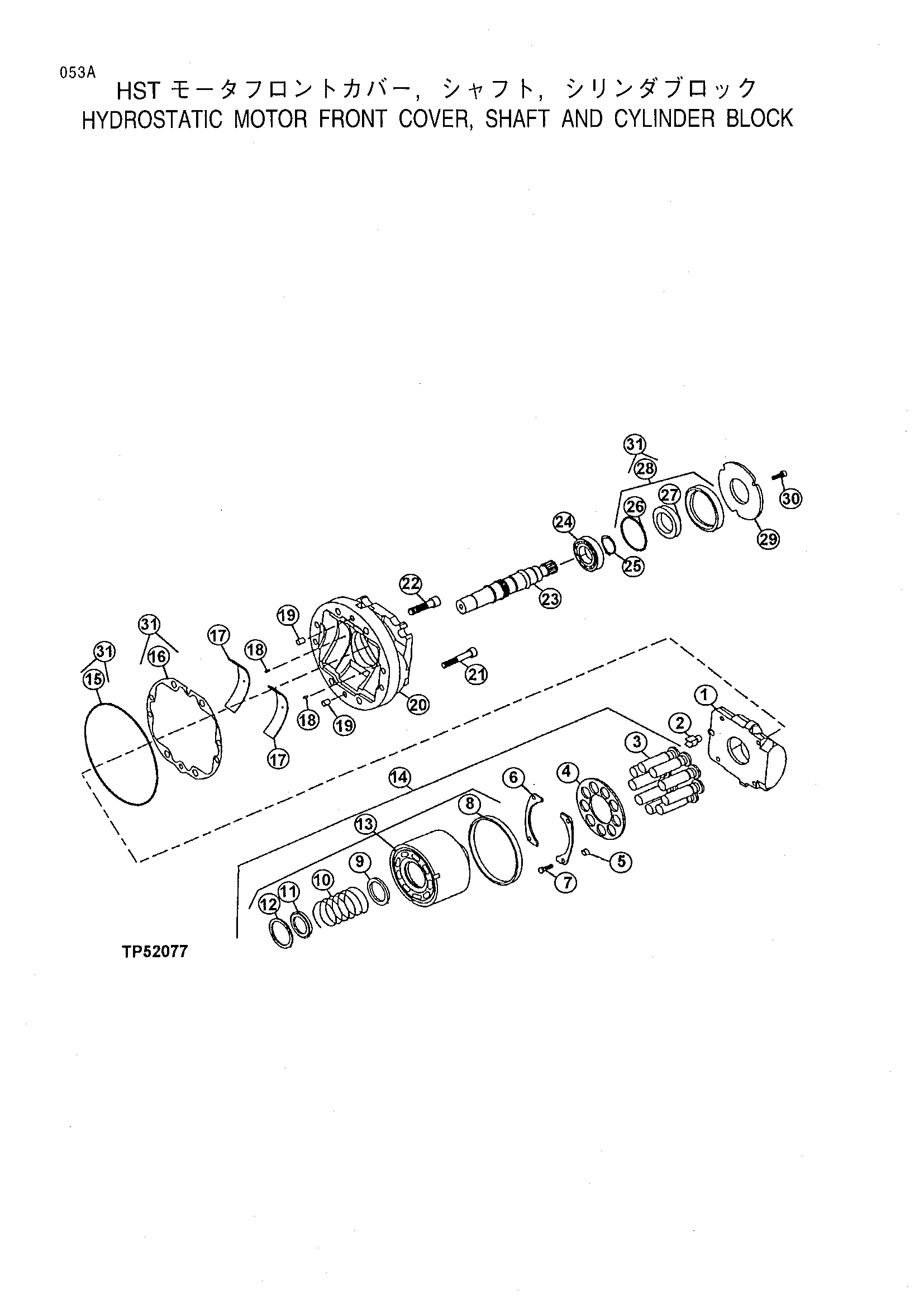

Заводская схема «Хйдростатик мотер передний крышка, вал и гидроцилиндр BL» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T177598 | Свасх пластина | 2 |
| 2 | T176388 | Рукоять | 1 |
| 3 | AN220419 | Поршень | 9 |
| 4 | N220940 | Направляющая | 1 |
| 5 | T177594 | Проставка | 4 |
| 6 | R151099 | Подшипник | 2 |
| 7 | T176261 | Винт | 4 |
| 8 | T176260 | Кольцо | 1 |
| 9 | T176257 | Пружинная шайба | 1 |
| 10 | T176256 | Пружина | 1 |
| 11 | T176258 | Пластина | 1 |
| 12 | T176259 | Кольцо | 1 |
| 13 | AT221619 | Гидроцилиндр | 1 |
| 14 | AT221620 | Блок цилиндров | 1 |
| 15 | T176414 | Уплотнительное кольцо | 1 |
| 16 | T176413 | Прокладка | 1 |
| 17 | T176382 | Подшипник | 2 |
| 18 | T176381 | Палец | 2 |
| 19 | R726R | Довел палец | 2 |
| 20 | T177600 | Крышка | 1 |
| 21 | T176420 | Винт | 4 |
| 22 | AT214535 | Болт | 4 |
| 23 | T176423 | Вал | 1 |
| 24 | T177597 | Подшипник | 1 |
| 25 | T15509 | Стопорное кольцо | 1 |
| 26 | R151088 | Уплотнительное кольцо | 1 |
| 27 | R150997 | Уплотнение | 1 |
| 28 | AT220774 | Уплотнение комплект | 1 |
| 29 | T175376 | Фиксатор | 1 |
| 30 | 19M8627 | Винт | 3 |
| 31 | AT220845 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
