Трансмиссия плумбинг — HITACHI DX75M-D

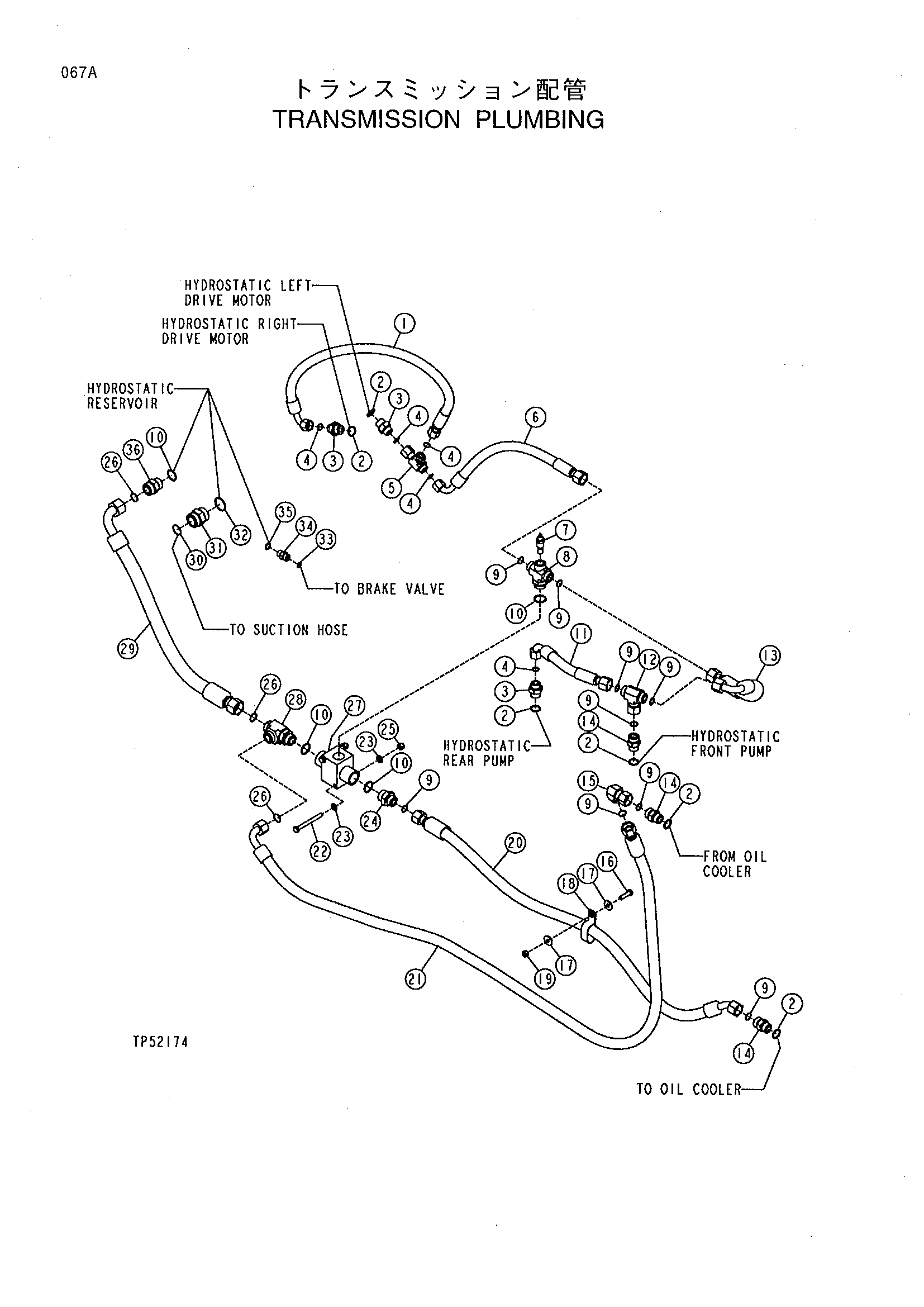

Заводская схема «Трансмиссия плумбинг» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT207366 | Шланг | 1 |
| 1 | AT211255 | Шланг | 1 |
| 2 | U12547 | Уплотнительное кольцо | 5 |
| 3 | 38H1329 | Адаптер | 3 |
| 4 | T77932 | Уплотнительное кольцо | 5 |
| 5 | 38H1032 | TEE штуцер | 1 |
| 6 | AT210080 | Шланг | 1 |
| 6 | AT211253 | Шланг | 1 |
| 7 | AT221465 | Датчик | 1 |
| 8 | AT220858 | TEE штуцер | 1 |
| 9 | T77858 | Уплотнительное кольцо | 8 |
| 10 | R29936 | Уплотнительное кольцо | 4 |
| 11 | AT207364 | Шланг | 1 |
| 12 | 38H1041 | TEE штуцер | 1 |
| 13 | AT207365 | Шланг | 1 |
| 14 | 38H1163 | Адаптер | 2 |
| 15 | 38H1097 | Угловой штуцер штуцер | 1 |
| 16 | 19M7550 | Болт с головкой | 1 |
| 17 | 24M7296 | Шайба | 2 |
| 18 | T149597 | Хомут | 1 |
| 19 | 14M7274 | Гайка | 1 |
| 20 | AT207408 | Шланг | 1 |
| 21 | AT208966 | Шланг | 1 |
| 22 | 19M8093 | Болт с головкой | 2 |
| 23 | 24M7239 | Шайба | 4 |
| 24 | 38H1194 | Адаптер | 1 |
| 25 | 14M7517 | Блокировка гайка | 2 |
| 26 | T76938 | Уплотнительное кольцо | 3 |
| 27 | AT207266 | Клапан | 1 |
| 27 | 19H2336 | Болт с головкой | 4 |
| 27 | AT220846 | Комплект | 1 |
| 27 | M40333 | Блокировка гайка | 4 |
| 27 | T102419 | Уплотнительное кольцо | 2 |
| 28 | 38H1027 | TEE штуцер | 1 |
| 29 | AT211169 | Шланг | 1 |
| 30 | T78612 | Уплотнительное кольцо | 1 |
| 31 | 38H1165 | Адаптер | 1 |
| 32 | U13639 | Уплотнительное кольцо | 1 |
| 33 | T77857 | Уплотнительное кольцо | 1 |
| 34 | 38H1161 | Адаптер | 1 |
| 35 | R26375 | Уплотнительное кольцо | 1 |
| 36 | 38H1164 | Адаптер | 1 |
| 37 | R44302 | TIE лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
