Отвал плумбинг — HITACHI DX75M-D

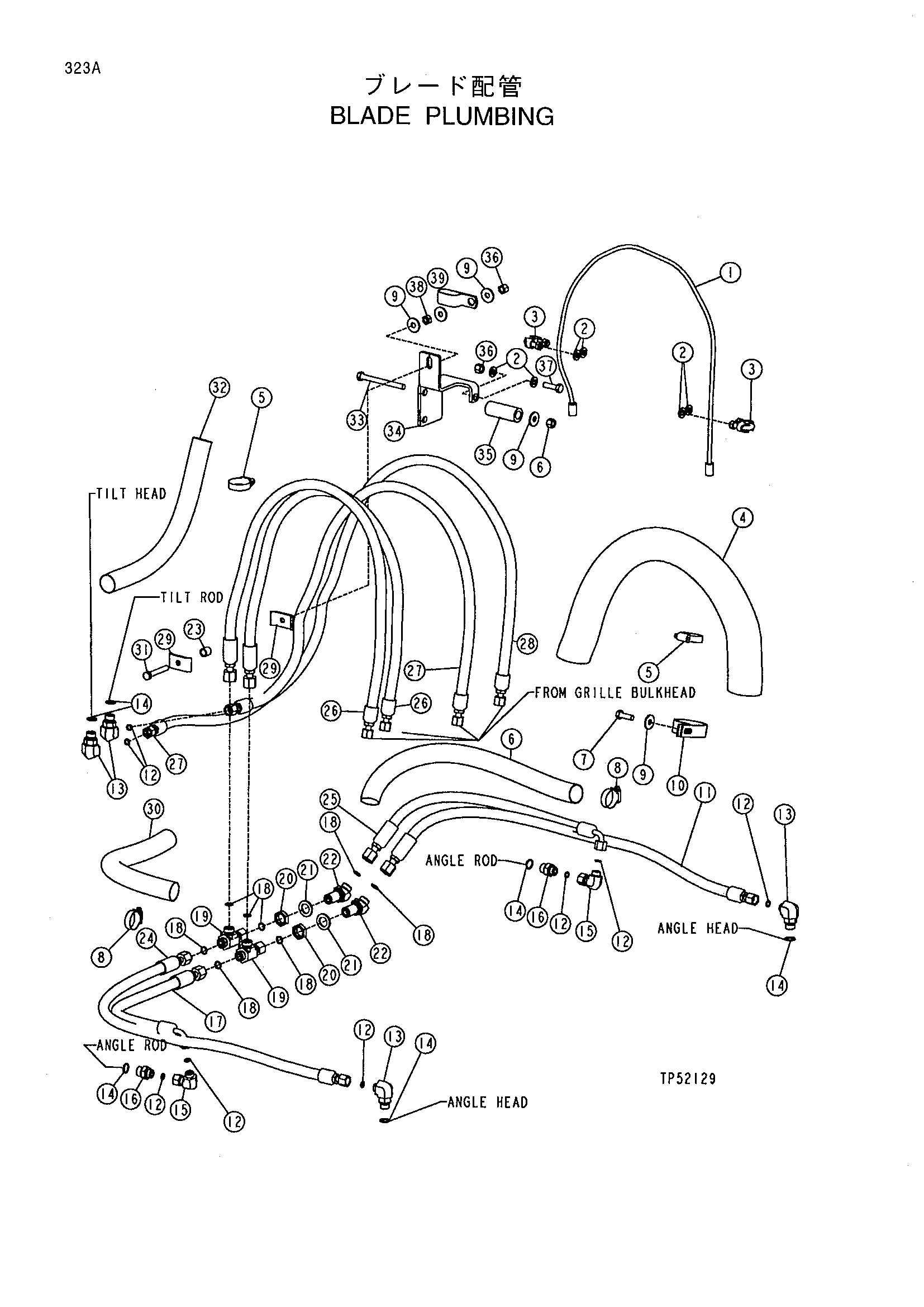

Заводская схема «Отвал плумбинг» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	AT219986	Трос	1
2	24M7239	Шайба	6
3	AT62123	Хомут	2
4	T162520	Втулка	1
5	AR65293	Хомут	2
6	T162523	Втулка	1
7	19M7662	Болт с головкой	1
8	AT145650	Хомут	2
9	24M7296	Шайба	5
10	T118385	Хомут	1
11	AT210061	Шланг	1
12	T77613	Уплотнительное кольцо	3
13	38H1010	Угловой штуцер штуцер	1
14	R26375	Уплотнительное кольцо	2
15	38H1094	Угловой штуцер штуцер	1
16	38H1171	Адаптер	1
17	AT210062	Шланг	1
18	T77857	Уплотнительное кольцо	8
19	38H1031	TEE штуцер	2
20	T78716	Гайка	2
21	24M7396	Шайба	2
22	38H1321	Угловой штуцер штуцер	2
23	28H3381	Проставка	1
24	AT210063	Шланг	1
25	AT210060	Шланг	1
26	AT219901	Гидравлический шланг	2
27	AT219902	Гидравлический шланг	1
28	AT219903	Гидравлический шланг	1
29	U10516	Хомут	2
30	T162521	Втулка	1
31	19M7742	Болт с головкой	1
32	T173356	Втулка	1
33	19M8166	Болт с головкой	1
34	T174960	Защитный кожух	1
35	T151427	Втулка	1
36	14M7517	Блокировка гайка	3
37	19M7550	Болт с головкой	1
38	14M7274	Гайка	1
39	T126299	Хомут	1

Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
