Рулевое управление муфта шланги — HITACHI DX75M

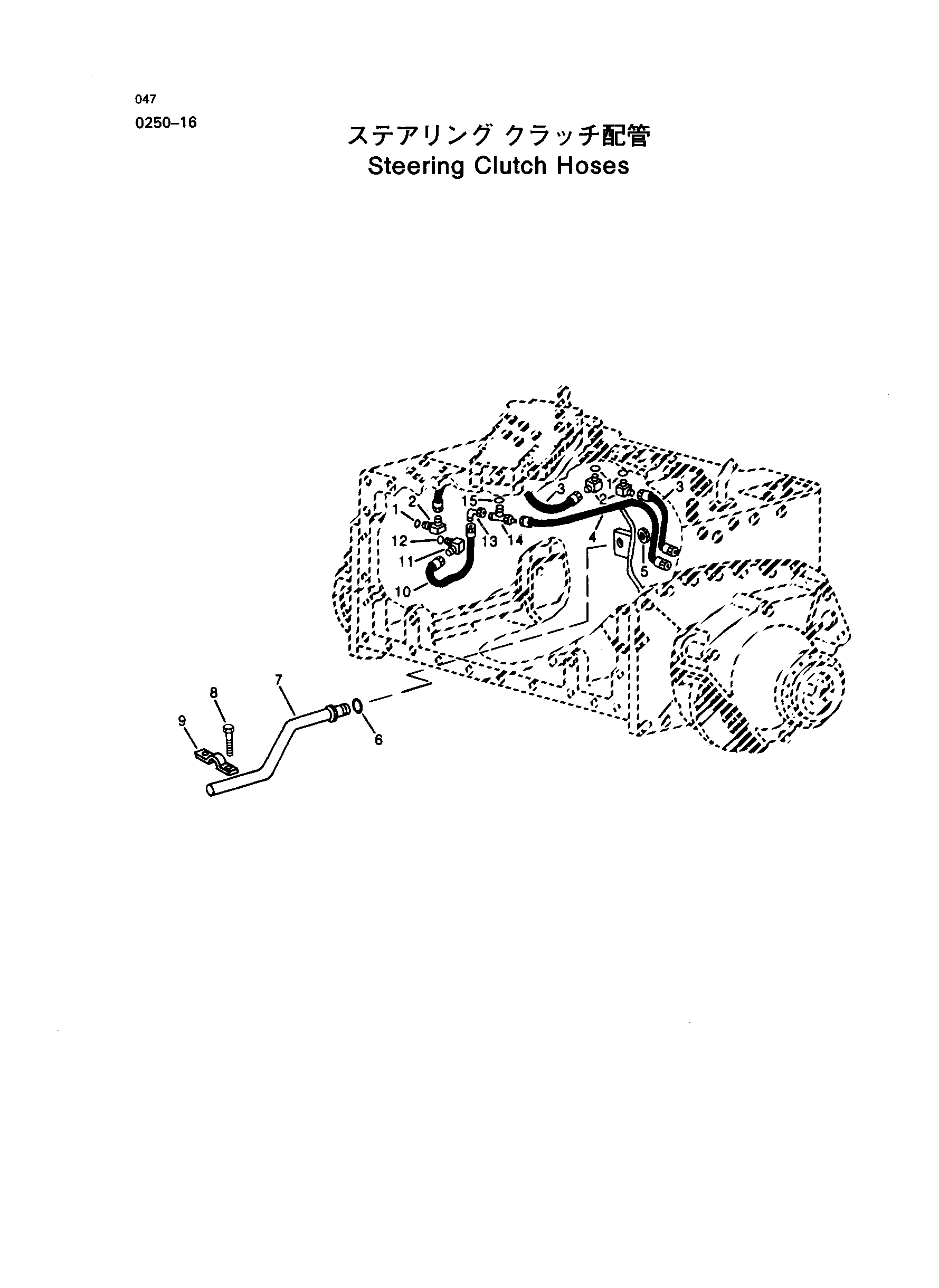

Заводская схема «Рулевое управление муфта шланги» для HITACHI DX75M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T77613 | Уплотнительное кольцо | 4 |
| 2 | T78644 | Угловой штуцер штуцер | 4 |
| 3 | AT141147 | Гидравлический шланг | 2 |
| 4 | AT145129 | Гидравлический шланг | 1 |
| 5 | T83339 | Гайка | 1 |
| 6 | U13639 | Уплотнительное кольцо | 1 |
| 7 | AT142563 | Масляный линия | 1 |
| 8 | 19M7402 | Винт | 2 |
| 9 | T83340 | Хомут | 1 |
| 10 | AT125203 | Гидравлический шланг | 1 |
| 11 | M90697 | Угловой штуцер штуцер | 2 |
| 12 | T77814 | Уплотнительное кольцо | 2 |
| 13 | 38H1093 | Угловой штуцер | 1 |
| 14 | 38H1015 | Тройник | 1 |
| 15 | R28782 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
