Каталог запчастей HITACHI
Отвал — HITACHI DX75M

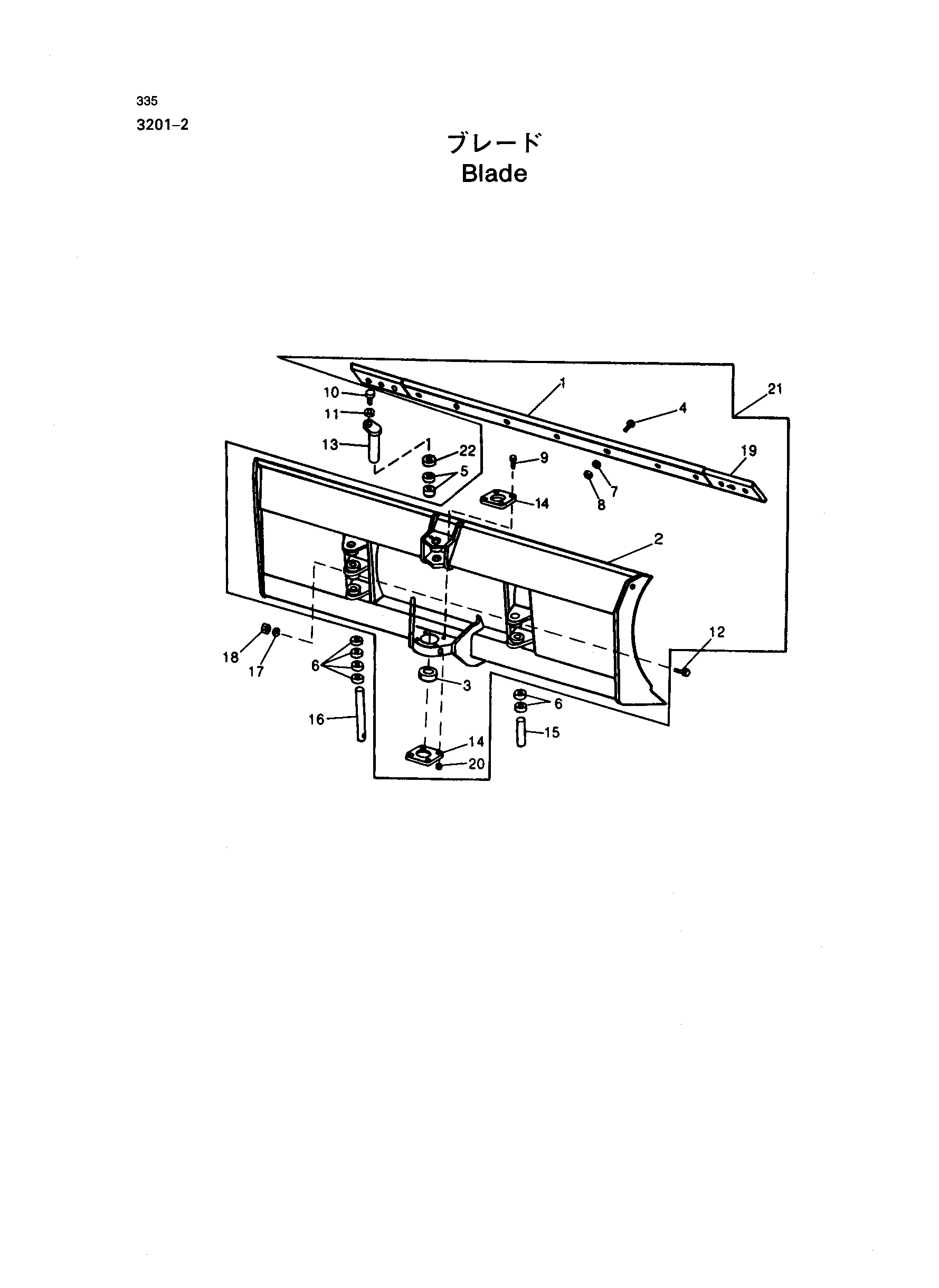

Заводская схема «Отвал» для HITACHI DX75M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T120981 | Кромка режущий (OP) | 1 |
| 1 | T120979 | Кромка режущий (75) | 1 |
| 1 | T140560 | Кромка режущий (75M) | 1 |
| 3 | AT157247 | Втулка | 1 |
| 4 | T70286 | Болт | 13 |
| 5 | T118542 | Втулка | 2 |
| 5-1 | JD7798 | Пресс-маслёнка | 1 |
| 5-2 | T126821 | Втулка | 1 |
| 5-3 | T126814 | Втулка | 1 |
| 6 | T119857 | Резиновая втулка | 6 |
| 6-1 | T120010 | Втулка проставка | 6 |
| 7 | T10510 | Шайба | 13 |
| 8 | 14H1058 | Гайка | 13 |
| 9 | 19M7364 | Винт | 4 |
| 10 | 19M7403 | Винт | 1 |
| 11 | 28H2482 | Втулка | 1 |
| 12 | 19M8183 | Винт | 2 |
| 13 | AT120388 | Палец * | 1 |
| 13-1 | JD7798 | Пресс-маслёнка | 1 |
| 14 | T124132 | Пластина | 2 |
| 15 | T104741 | Палец * | 1 |
| 16 | T104739 | Палец * | 1 |
| 17 | L139T | Шайба | 1 |
| 18 | 14M7337 | Гайка | 2 |
| 19 | T120978 | Концевой BIT | 2 |
| 20 | 14M7319 | Гайка | 4 |
| 21 | AT162021 | Дозер отвал (75, 75L) | 1 |
| 21-2 | AT150749 | Дозер отвал (75M) | 1 |
| 21-2 | AT159137 | Дозер отвал (75M) | 1 |
| 21-2 | AT162654 | Дозер отвал (75M) | 1 |
| 21-1 | AT162026 | Дозер отвал (OP) | 1 |
| 22 | T122487 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
