Каталог запчастей HITACHI
Аркх (DX75L) — HITACHI DX75M

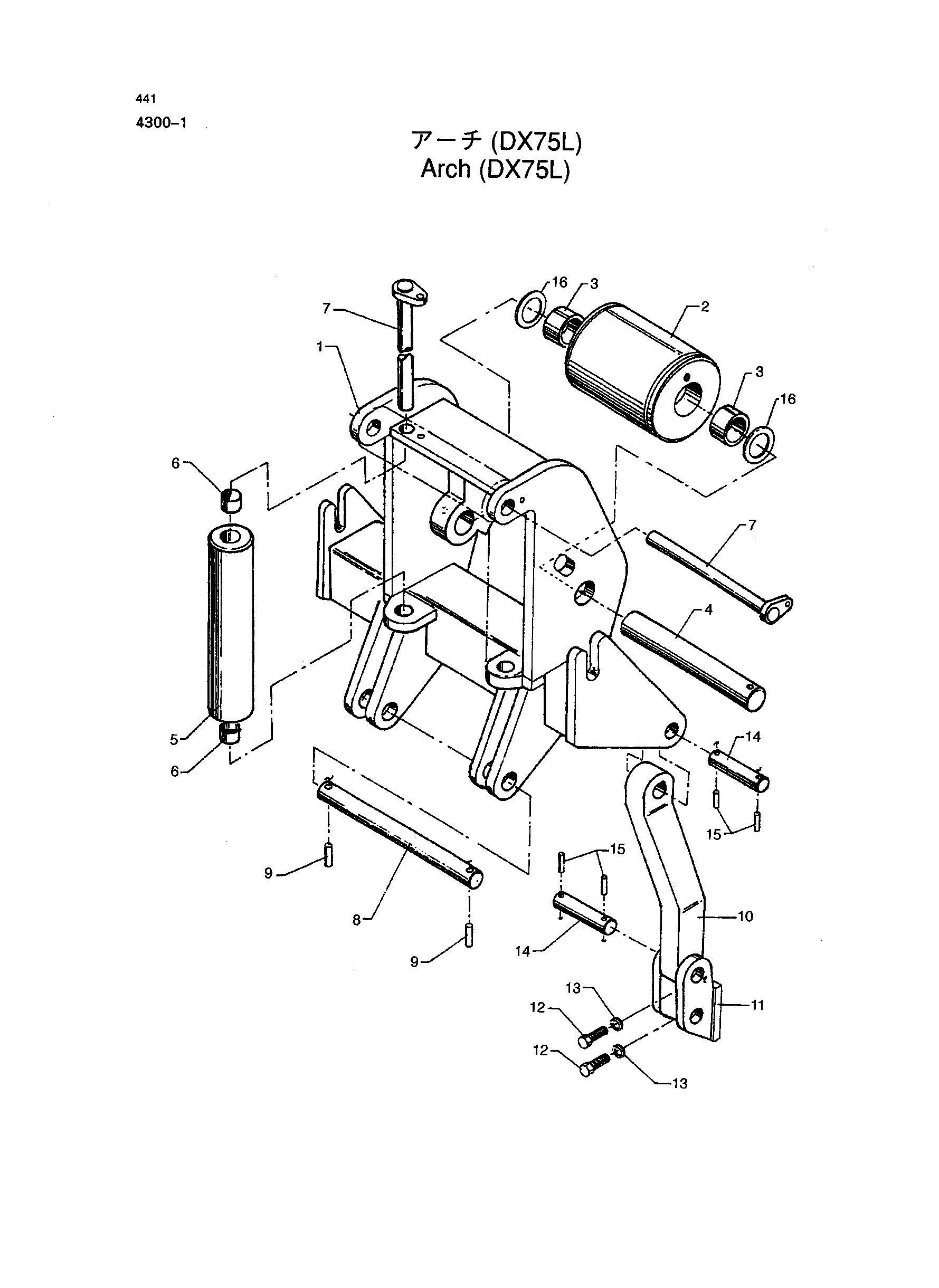

Заводская схема «Аркх (DX75L)» для HITACHI DX75M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| * | 85436 | Аркх ассем.а75R | |
| *1 | 85444 | Аркх велд. | 1 |
| *2 | 75837 | Основной каток | 1 |
| *3 | 75840 | Подшипник | 2 |
| *4 | 85454 | Схафт-маи.р. | 1 |
| *5 | 75834 | Боковой каток | 3 |
| *6 | 75836 | Пластиковый подшипник. | 6 |
| *7 | 75844 | Вал велд. | 3 |
| *8 | 85445 | Лебёдка палец | 1 |
| *9 | RP6-20 | Ролл палец | 2 |
| *10 | 85455 | Струт | 2 |
| *11 | 85456 | Струт кронштейн | 2 |
| *12 | 85460 | HEX головка винт | 4 |
| *13 | LW12 | Блокировка шайба | 4 |
| *14 | 85459 | Струт палец | 4 |
| *15 | RP3-14 | Ролл палец | 8 |
| *16 | 98329 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
