Подъём сйлиндер — HITACHI DX75M

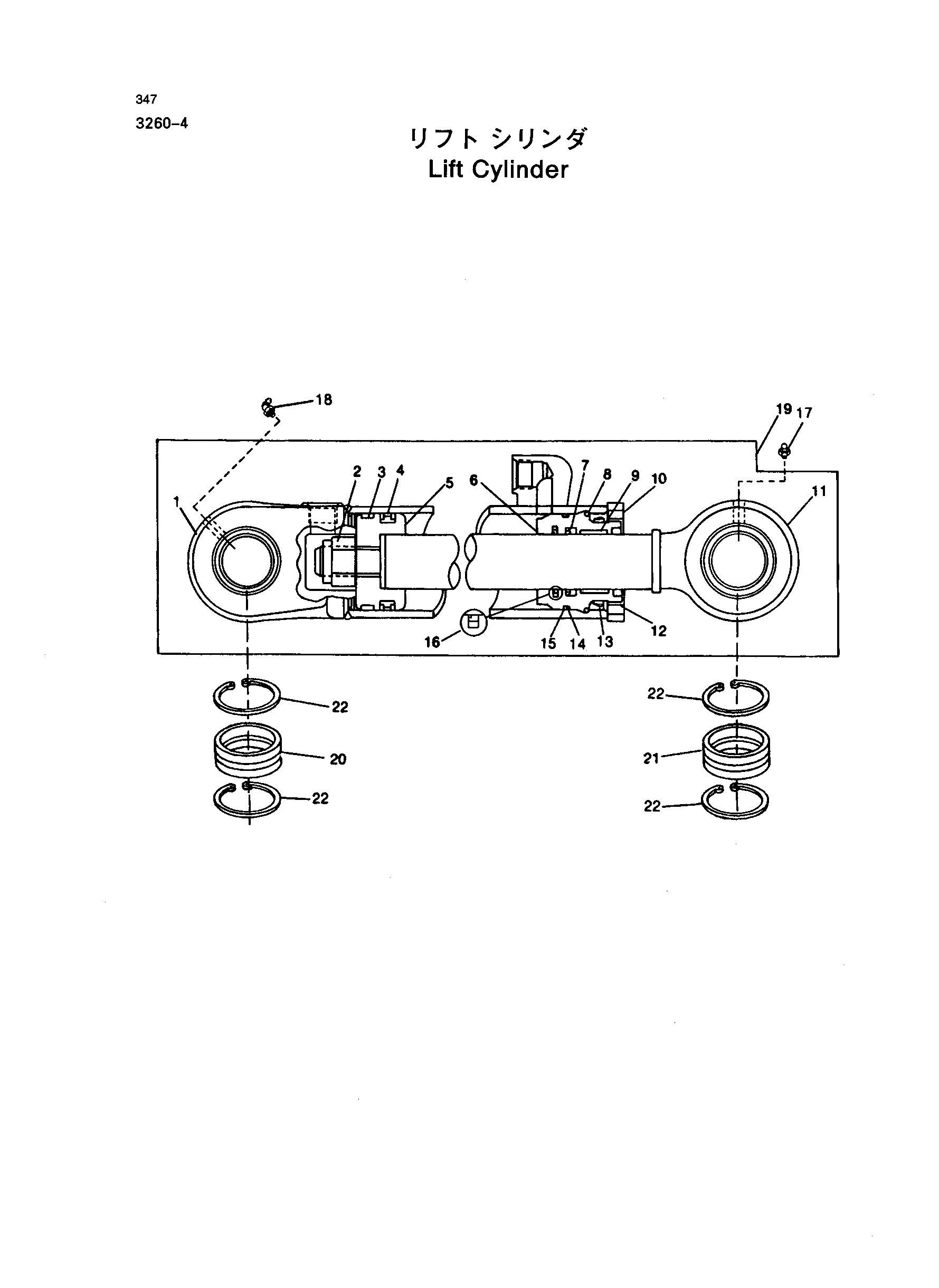

Заводская схема «Подъём сйлиндер» для HITACHI DX75M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | RE28859 | Труба гидроцилиндра | 1 |
| 2 | R81866 | Гайка | 1 |
| 3 | R81777 | Износостойкое кольцо | 1 |
| 4 | RE20345 | Уплотнение | 1 |
| 5 | R87313 | Поршень | 1 |
| 6 | R87731 | Направляющая кйл.род | 1 |
| 7 | R81857 | Уплотнение | 1 |
| 8 | R81789 | Кольцо | 1 |
| 9 | R81780 | Износостойкое кольцо | 1 |
| 10 | R81795 | Гайка | 1 |
| 11 | RE28861 | Шток | 1 |
| 11 | AH143027 | Шток | 1 |
| 11 | AH143027 | Шток | 1 |
| 12 | RE24534 | Уплотнение | 1 |
| 13 | R91729 | Опорное кольцо | 1 |
| 14 | R81864 | Опорное кольцо | 1 |
| 15 | R83575 | Уплотнительное кольцо | 1 |
| 16 | RE20492 | Уплотнение | 1 |
| 17 | JD7798 | Пресс-маслёнка | 1 |
| 18 | JD7799 | Пресс-маслёнка | 1 |
| 19 | RE28350 | Гидроцилиндр. подъём | 2 |
| 19 | AH143026 | Гидроцилиндр. подъём | 2 |
| 19 | AH143026 | Гидроцилиндр. подъём | 2 |
| 19 | AH150066 | Гидроцилиндр. подъём | 2 |
| 19 | AH150066 | Гидроцилиндр. подъём | 2 |
| 20 | R89683 | Втулка | 1 |
| 21 | R89940 | Втулка | 1 |
| 22 | 40M5099 | Кольцо стопорный | 4 |
| 23 | RE31138 | Комплект боре репаир | 1 |
| 24 | RE20433 | Комплект шток репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
