Трансмиссия гидравлический линии — HITACHI DX75M

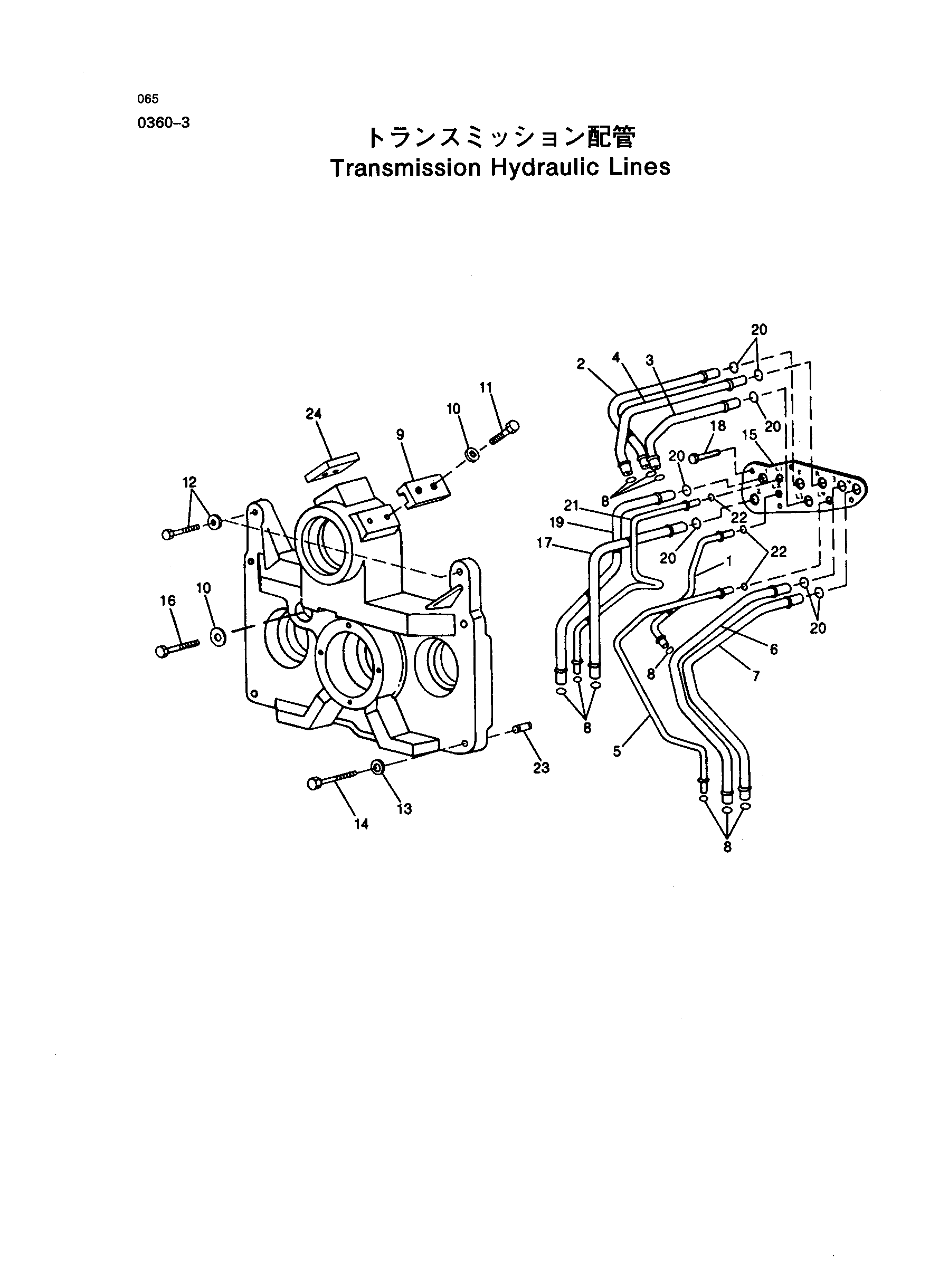

Заводская схема «Трансмиссия гидравлический линии» для HITACHI DX75M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT113149 | Масляный линия | 1 |
| 2 | AT141937 | Масляный линия | 1 |
| 3 | AT141935 | Масляный линия | 1 |
| 4 | AT141938 | Масляный линия | 1 |
| 5 | AT113139 | Масляный линия | 1 |
| 6 | AT141934 | Масляный линия | 1 |
| 7 | AT141933 | Масляный линия | 1 |
| 8 | T40308 | Уплотнительное кольцо | 10 |
| 9 | T83419 | Хомут | 1 |
| 10 | 24M7239 | Шайба | 3 |
| 11 | 19M7550 | Винт | 2 |
| 12 | 19M7489 | Винт | 2 |
| 12-1 | 24M7241 | Шайба | 2 |
| 13 | 24M7240 | Шайба | 4 |
| 14 | 19M7493 | Винт | 4 |
| 15 | T105257 | Пластина | 1 |
| 16 | 19M7662 | Винт | 1 |
| 17 | AT141939 | Масляный линия | 1 |
| 18 | 19M7933 | Винт | 4 |
| 19 | AT141940 | Масляный линия | 1 |
| 20 | R65397 | Уплотнительное кольцо | 7 |
| 21 | AT113146 | Масляный линия | 1 |
| 22 | F3353R | Уплотнительное кольцо | 3 |
| 23 | R48685 | Довел палец | 2 |
| 24 | U42356 | Страп | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
