Одинарный редуктион финал привод (DX75) — HITACHI DX75M

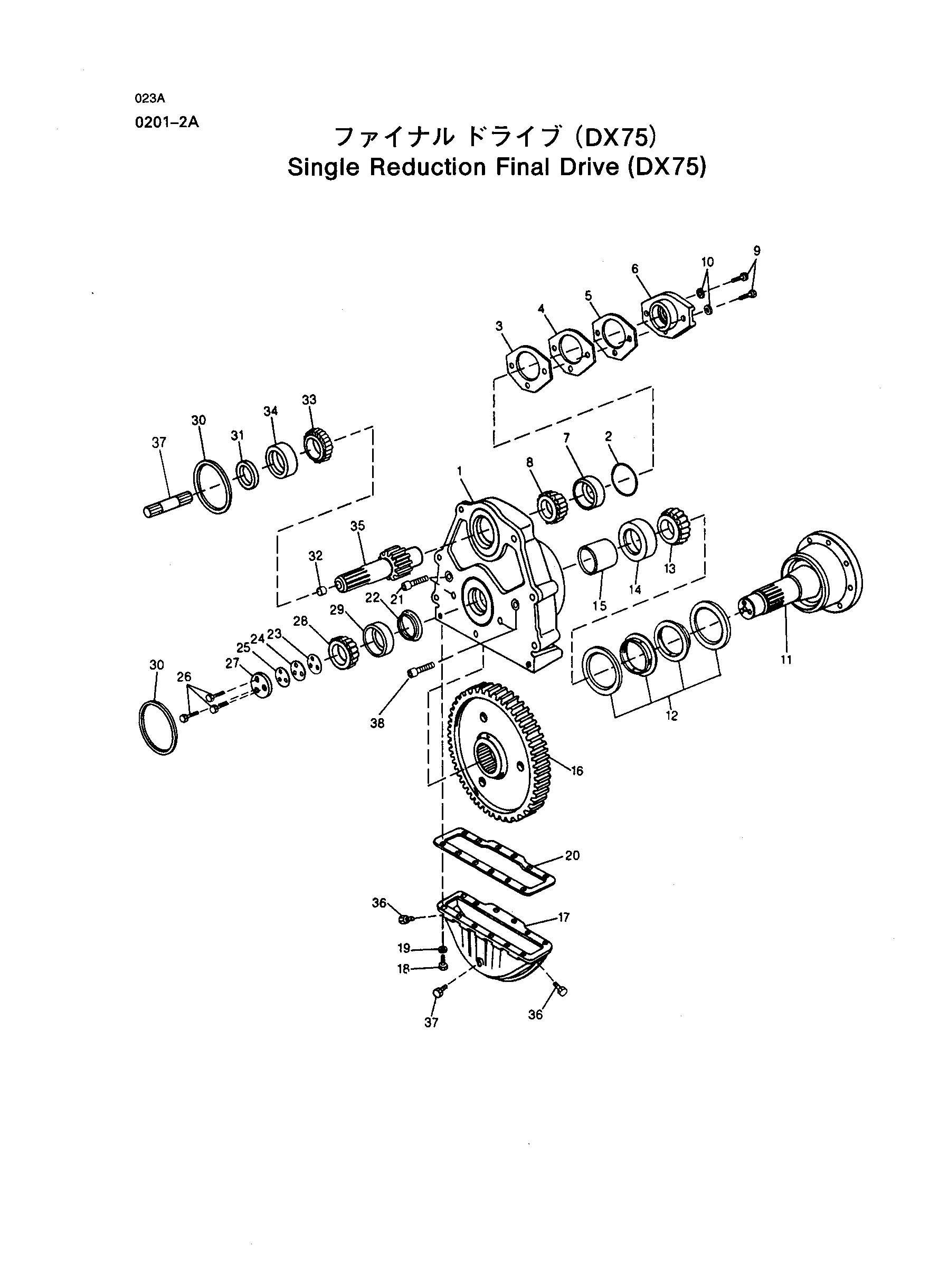

Заводская схема «Одинарный редуктион финал привод (DX75)» для HITACHI DX75M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1-1 | T128368 | Корпус (правый) | 1 |
| 1-2 | T128369 | Корпус (левый) | 1 |
| 2 | U10746 | Уплотнительное кольцо | 2 |
| 3 | T121376 | Регулировочная шайба * | 1 |
| 4 | T121377 | Регулировочная шайба * | 1 |
| 5 | T121378 | Регулировочная шайба * | 1 |
| 6 | T120909 | Куилл | 2 |
| 7 | JD8223 | Подшипник. чашка | 2 |
| 8 | JD8182 | Подшипник. коне | 2 |
| 9 | 19H3579 | Винт | 6 |
| 10 | 12H301 | Стопорная шайба | 6 |
| 11 | T105114 | Шпиндель | 2 |
| 12 | AT72157 | Уплотнение | 2 |
| 12-1 | AT18941 | Комплект | 2 |
| 13 | JD9055 | Подшипник. коне | 2 |
| 14 | JD9118 | Подшипник. чашка | 2 |
| 15 | T83329 | Проставка | 2 |
| 16 | T83328 | Шестерня | 2 |
| 17 | T148795 | Поддон | 2 |
| 18 | 19H2633 | Винт | 24 |
| 19 | 12H304 | Стопорная шайба | 24 |
| 20 | T147998 | Прокладка | 2 |
| 21 | 22M7130 | Винт | 2 |
| 22 | T83327 | Проставка | 2 |
| 23 | T83331 | Регулировочная шайба * | 1 |
| 24 | T83332 | Регулировочная шайба * | 1 |
| 25 | T83333 | Регулировочная шайба * | 1 |
| 26 | 19H3579 | Винт | 6 |
| 27 | T83330 | Фиксатор | 2 |
| 28 | JD9086 | Подшипник. коне | 2 |
| 29 | JD9119 | Подшипник. чашка | 2 |
| 30 | T120970 | Уплотнение | 4 |
| 31 | AT39525 | Уплотнение | 2 |
| 32 | R57083 | Втулка | 2 |
| 33 | JD8154 | Подшипник. коне | 2 |
| 34 | JD8208 | Подшипник. чашка | 2 |
| 35 | T83325 | Ведущая шестерня | 2 |
| 36 | 15H665 | Пробка | 4 |
| 37 | 15H561 | Пробка | 2 |
| 38 | 22M7130 | Винт | 2 |
| 39 | T125579 | Вал | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
