Дасх и монитор — HITACHI DX75M

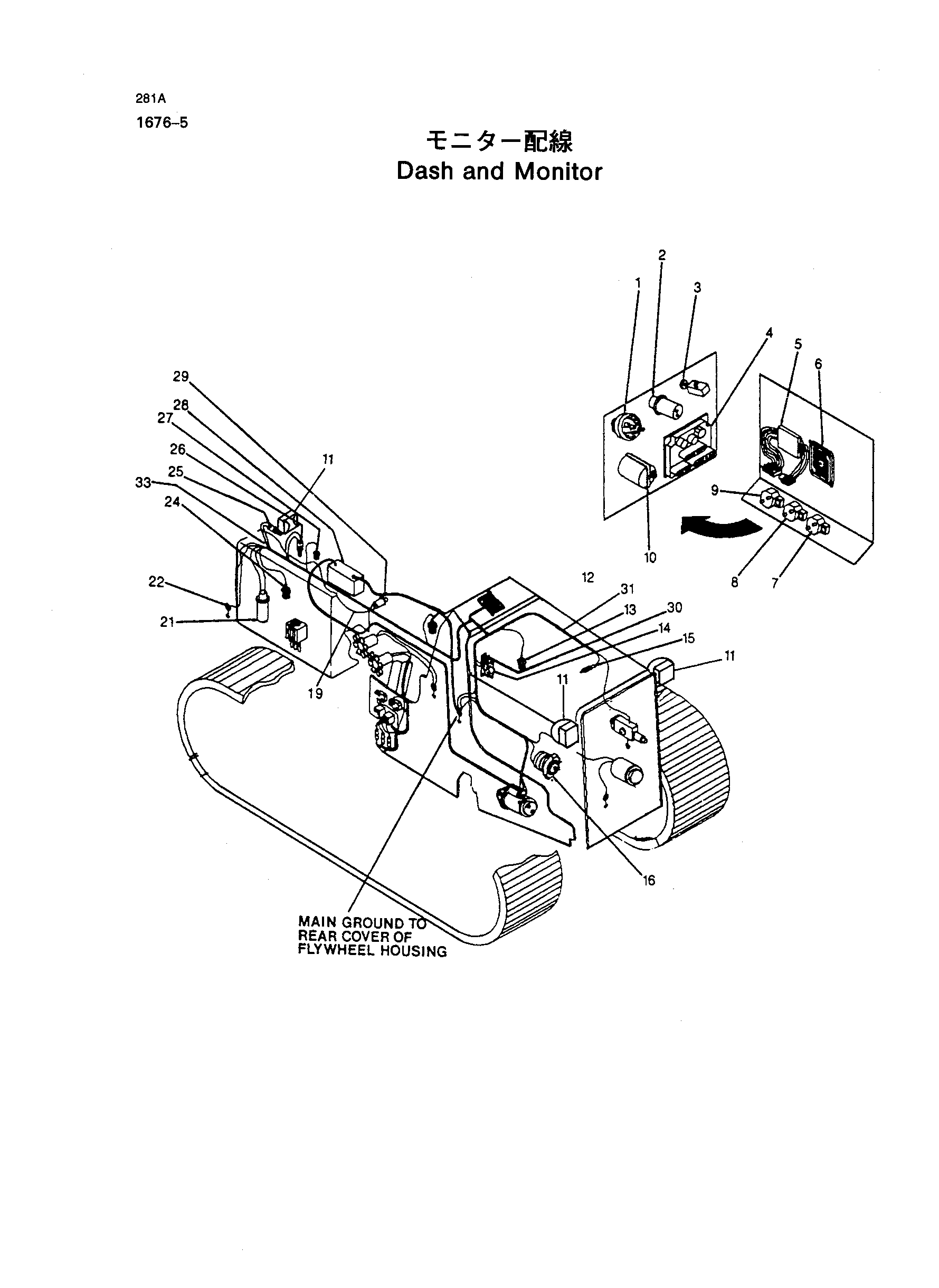

Заводская схема «Дасх и монитор» для HITACHI DX75M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT101484 | Выключатель | 1 |
| 1-1 | AR51481 | Шпонка | 2 |
| 1-2 | 12H329 | Стопорная шайба | 1 |
| 1-3 | R52725 | Штуцер | 1 |
| 2 | AT25258 | Выключатель | 1 |
| 2-1 | R44342 | Гайка | 1 |
| 3 | AH85260 | Выключатель | 1 |
| 3-1 | AT25440 | Ручка | 1 |
| 3-2 | T21199 | Винт | 1 |
| 3-3 | T23884 | Гайка | 1 |
| 4 | T121391 | Табличка | 1 |
| 4-1 | AR62407 | Лампа | 6 |
| 4-2 | AT100484 | Панель приборов | 1 |
| 4-3 | AT101131 | Модуле | 1 |
| 4-4 | AT101132 | Предупреждение буззер | 1 |
| 4-5 | T100812 | Прокладка | 1 |
| 4-6 | 21H1469 | Винт | 3 |
| 4-7 | T100474 | Табличка | 1 |
| 4-8 | T100475 | Табличка | 1 |
| 4-9 | T121391 | Табличка | 1 |
| 4-10 | T82791 | Винт | 4 |
| 4-11 | T82792 | Гайка | 4 |
| 4-12 | M2655T | Пробка | 1 |
| 4-13 | R44720 | Пробка | 1 |
| 4-14 | T83060 | Винт | 4 |
| 5 | AT134934 | Модуле | 1 |
| 5-1 | T120894 | Панель | 1 |
| 5-2 | 14M7272 | Гайка | 2 |
| 5-3 | T83060 | Винт | 4 |
| 5-4 | 37H137 | Винт | 2 |
| 6 | AT141999 | Жгут проводов | 1 |
| 6 | AT162828 | Жгут проводов | 1 |
| 6 | AT162828 | Жгут проводов | 1 |
| 6 | AT176393 | Проводка жгут проводов | 1 |
| 6 | AT176393 | Проводка жгут проводов | 1 |
| 6-1 | E73240 | Гайка | 2 |
| 6-2 | T126704 | Электрический пробка | 1 |
| 7 | AT42040 | Киркуит гидромолот | 1 |
| 7-1 | 14H631 | Гайка | 2 |
| 7-2 | 37H137 | Винт | 1 |
| 7-3 | 12H295 | Стопорная шайба | 2 |
| 8 | AT42040 | Киркуит гидромолот | 1 |
| 8-1 | 14H631 | Гайка | 4 |
| 8-2 | 14H778 | Гайка | 1 |
| 8-3 | 37H137 | Винт | 1 |
| 8-4 | 12H295 | Стопорная шайба | 4 |
| 9 | AM33621 | Киркуит гидромолот | 1 |
| 9-1 | 14H778 | Гайка | 1 |
| 9-2 | 37H137 | Винт | 1 |
| *10 | AT86509 | Хоур измеритель | 1 |
| *10 | AT104809 | Указатель | 1 |
| *10 | AT104809 | Указатель | 1 |
| *10 | AT86509 | Хоур измеритель | 1 |
| *10 | AT86509 | Хоур измеритель | 1 |
| *10 | AT176475 | Хоур измеритель | 1 |
| *10 | AT176475 | Хоур измеритель | 1 |
| *10-1 | 14M7272 | Гайка | 2 |
| *11 | AT135486 | Фонарь | 3 |
| *11-1 | T28583 | Рекептакле | 3 |
| *11-2 | 12H292 | Стопорная шайба | 6 |
| *11-3 | T28585 | Клемма | 4 |
| *11-4 | H77698 | TIE лента | 1 |
| *11-5 | 24M7240 | Шайба | 3 |
| *11-6 | H77698 | TIE лента | 1 |
| *11-7 | AT75769 | Реле | 1 |
| *11-8 | R56264 | Пробка | 1 |
| *12 | AT129776 | Комплект | 1 |
| *13 | AT135260 | Выключатель | 1 |
| *13 | AT124052 | Сендер | 1 |
| *13 | AT124052 | Сендер | 1 |
| *13-1 | 24H1283 | Шайба | 1 |
| *13-2 | 14H605 | Гайка | 1 |
| *13-3 | 14H631 | Гайка | 1 |
| *14 | AT141011 | Реле | 1 |
| *14-1 | 24H1287 | Шайба | 2 |
| *14-2 | 19M7861 | Винт | 2 |
| *14-3 | 24M7088 | Шайба | 2 |
| *15 | RE15583 | Сендер | 1 |
| *16 | TY6678 | Генератор | 1 |
| *16 | TY6750 | Генератор | 1 |
| *16 | TY6750 | Генератор | 1 |
| *16 | AT173624 | Генератор | 1 |
| *16 | AT173624 | Генератор | 1 |
| *20-1 | T120787 | Кханнел | 1 |
| *20-2 | T31161 | Шпилька | 1 |
| *20-3 | T42199 | Табличка | 1 |
| *20-4 | T74405 | Защитный чехол | 2 |
| *20-5 | 12H303 | Стопорная шайба | 1 |
| *20-6 | 14H785 | Гайка | 1 |
| *21 | AR97514 | Соленоид | 1 |
| *22 | 19M7700 | Винт | 1 |
| *22-1 | 12H295 | Стопорная шайба | 1 |
| *24 | AT70977 | Базовый | 1 |
| *24-1 | AT60644 | Сендер | 1 |
| *24-2 | R26375 | Уплотнительное кольцо | 1 |
| *24-3 | 14H778 | Гайка | 2 |
| *25 | AT85152 | Выключатель неутрал запуск | 1 |
| *26 | AT101906 | Выключатель баккуп сигнализация | 1 |
| *27 | AT135260 | Выключатель | 1 |
| *27-1 | 14H605 | Гайка | 1 |
| *27-2 | 24H1283 | Шайба | 1 |
| *27-3 | 14H631 | Гайка | 1 |
| *27-4 | 12H295 | Стопорная шайба | 1 |
| *28 | TY6127 | Аккумулятор | 1 |
| *29 | AT25258 | Выключатель | 1 |
| *30 | 19H1919 | Винт | 2 |
| *30-1 | H77698 | TIE лента | 1 |
| *31 | AT161124 | Жгут проводов | 1 |
| *31 | AT177684 | Жгут проводов | 1 |
| *31 | AT177684 | Жгут проводов | 1 |
| *31 | AT179196 | Жгут проводов | 1 |
| *31 | AT179196 | Жгут проводов | 1 |
| *31-1 | T14264 | Хомут | 1 |
| *31-2 | 19H2353 | Винт | 1 |
| *31-3 | 19H3530 | Винт | 1 |
| *31-4 | 19M7861 | Винт | 1 |
| *31-5 | T13744 | Хомут | 1 |
| *31-6 | 24H1890 | Шайба | 1 |
| *31-7 | 24H1287 | Шайба | 1 |
| *31-8 | 24H1136 | Шайба | 2 |
| *31-9 | AH89486 | Зажим | 1 |
| *31-1 | T75276 | Хомут | 1 |
| *31-1 | H77698 | TIE лента | 1 |
| *31-1 | AH96317 | Зажим | 1 |
| *32 | AT113759 | Жгут проводов | 1 |
| *33 | AT124060 | Жгут проводов | 1 |
| *33-1 | R73292 | Хомут | 1 |
| *33-2 | T19935 | Хомут | 1 |
| *33-3 | 14M7274 | Гайка | 1 |
| *33-4 | 19M7861 | Винт | 1 |
| *33-5 | 19M7932 | Винт | 1 |
| *33-6 | AH89486 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
