Лимб рисер и задний экран (DX75L) — HITACHI DX75M

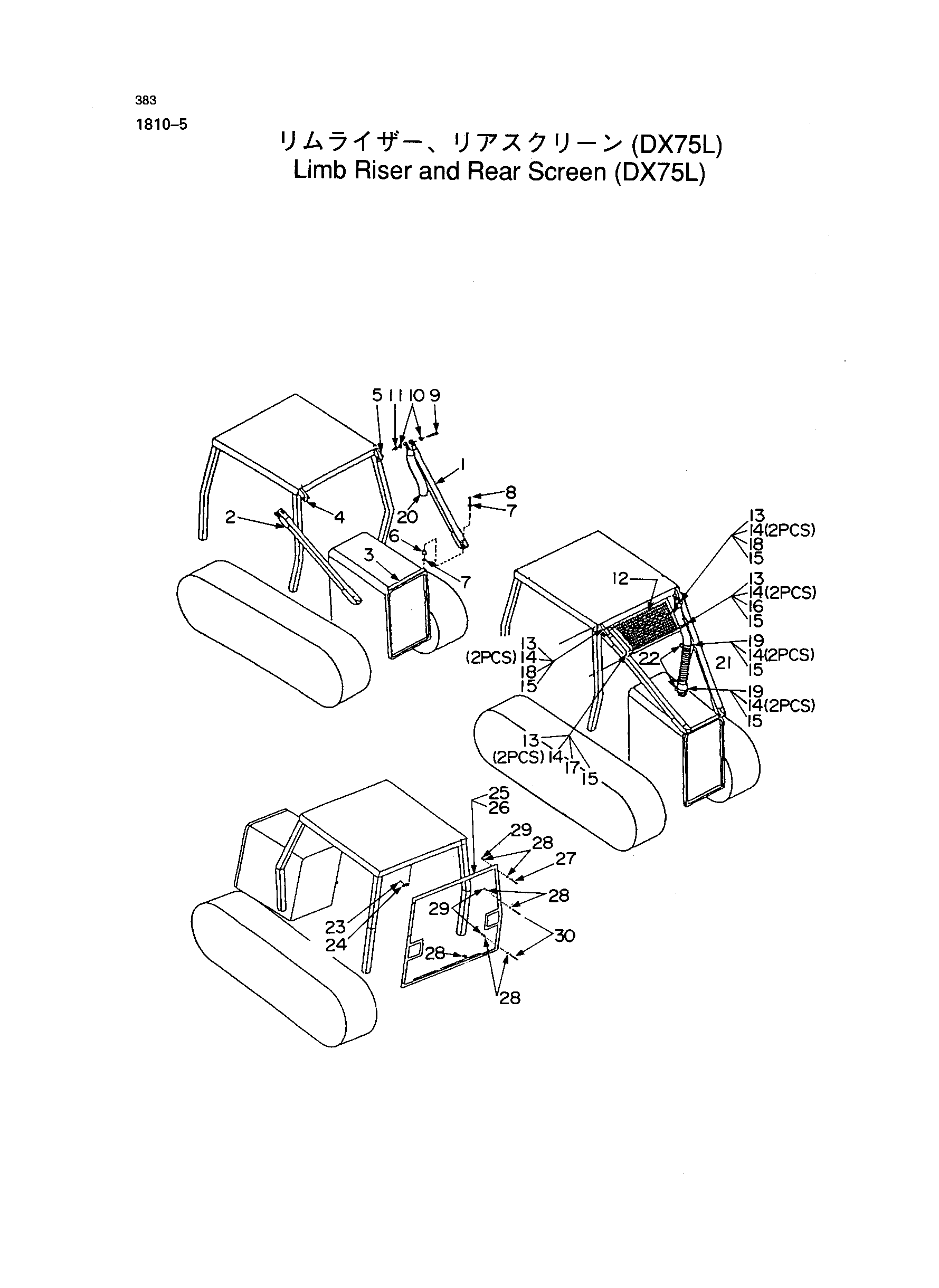

Заводская схема «Лимб рисер и задний экран (DX75L)» для HITACHI DX75M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| AT129838 | Ловфиле ROPS навес комплект | 1 | |
| 1 | JD300005 | Лимб RIS.: L | 1 |
| 2 | JD300006 | Лимб RIS.: R | 1 |
| 3 | JD100016 | Лимб рис.лов. | 1 |
| 4 | JD500011 | Кронштейн: R | 1 |
| 5 | JD500012 | Кронштейн: L | 1 |
| 6 | JD100079 | Виброизолятор | 2 |
| 7 | JD100085 | Шайба | 4 |
| 8 | 900115-75 | Болт | 2 |
| 9 | 900115-198 | Болт | 2 |
| 10 | 900323-17 | Шайба | 4 |
| 11 | 900490-59 | Стопорная гайка | 2 |
| 12 | JD30008 | Экран: F | 1 |
| 13 | 900115-23 | Болт | 4 |
| 14 | 900323-9 | Шайба | 12 |
| 15 | 900490-29 | Стопорная гайка | 6 |
| 16 | JD100063 | Кронштейн | 1 |
| 17 | JD100040 | Кронштейн | 1 |
| 18 | JD100062 | Кронштейн | 2 |
| 19 | JDT48590 | Хомут | 2 |
| 20 | JD100087 | Трубка EXH. | 1 |
| 21 | JD100090 | Трубка флекс | 1 |
| 22 | 900115-103 | Болт | 2 |
| 23 | JD37H106 | Болт | 1 |
| 24 | JDT68080 | Кронштейн | 1 |
| 25 | JDAT133194 | Экран: R | 1 |
| 26 | JDAR62151 | Палец | 2 |
| 27 | 900115-174 | Болт | 2 |
| 28 | 900323-11 | Шайба | 20 |
| 29 | 900490-76 | Гайка | 10 |
| 30 | 900115-154 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
