Подъём секция поситионер — HITACHI DX75M

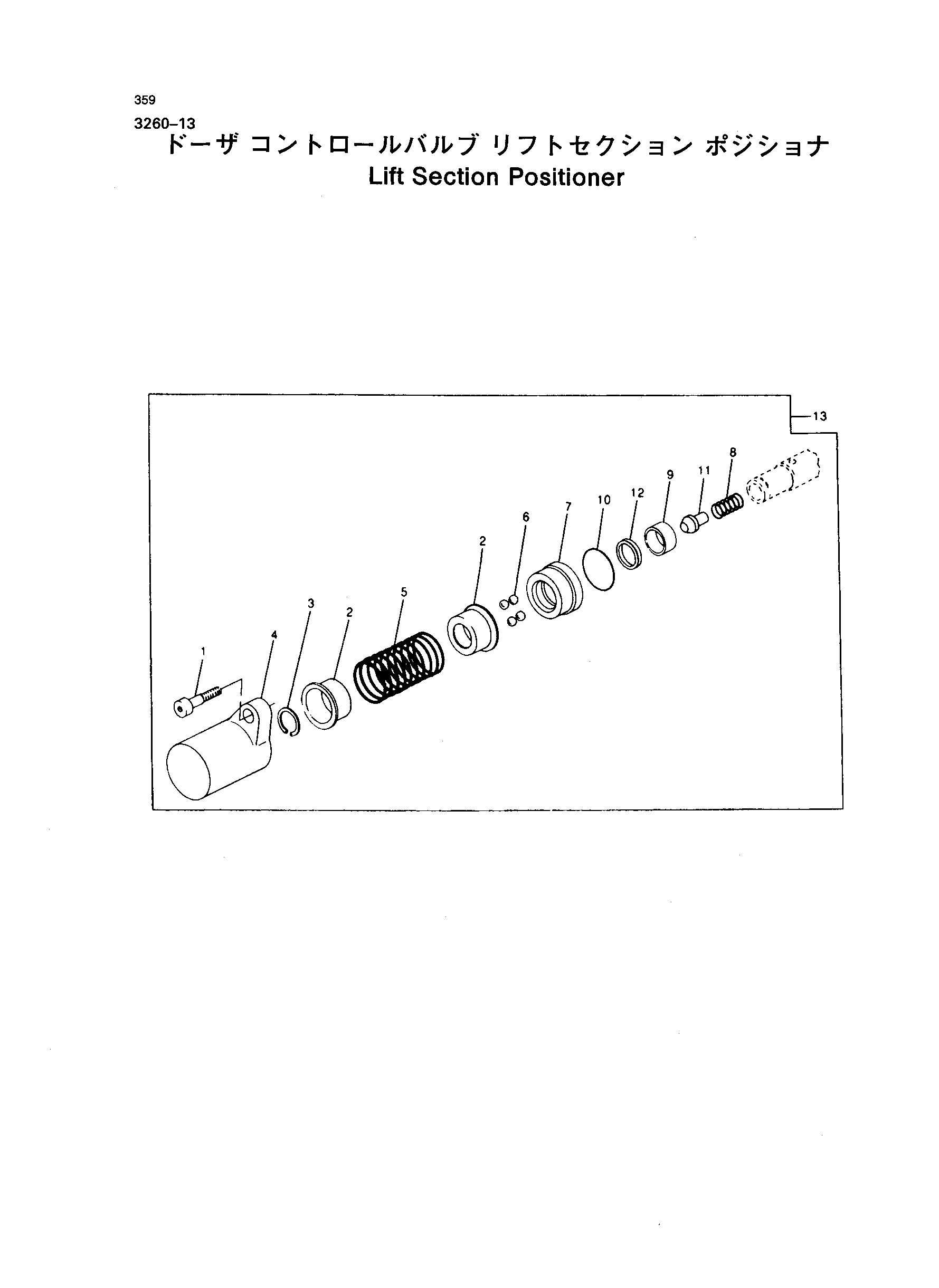

Заводская схема «Подъём секция поситионер» для HITACHI DX75M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19H3554 | Винт | 2 |
| 2 | T104774 | Локкинг втулка | 2 |
| 3 | A11318 | Кольцо стопорный | 1 |
| 4 | T118653 | Колпачок * | 1 |
| 5 | T125548 | Пружина | 1 |
| 5 | T142965 | Пружина | 1 |
| 5 | T142965 | Пружина | 1 |
| 6 | H22694 | Шарик | 4 |
| 7 | T104779 | Втулка | 1 |
| 8 | T125549 | Пружина | 1 |
| 9 | T104781 | Втулка | 1 |
| 10 | U15242 | Уплотнительное кольцо | 1 |
| 10 | T127155 | Уплотнительное кольцо | 1 |
| 10 | T127155 | Уплотнительное кольцо | 1 |
| 11 | T104782 | Фолловер | 1 |
| 12 | T104783 | Уплотнение | 1 |
| 13 | AT114502 | Фиксатор | 1 |
| 13 | AT160313 | Фиксатор | 1 |
| 13 | AT160313 | Фиксатор | 1 |
| 14 | AT135676 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
