Трансмиссия корпус, крышка и геарс — HITACHI DX75M

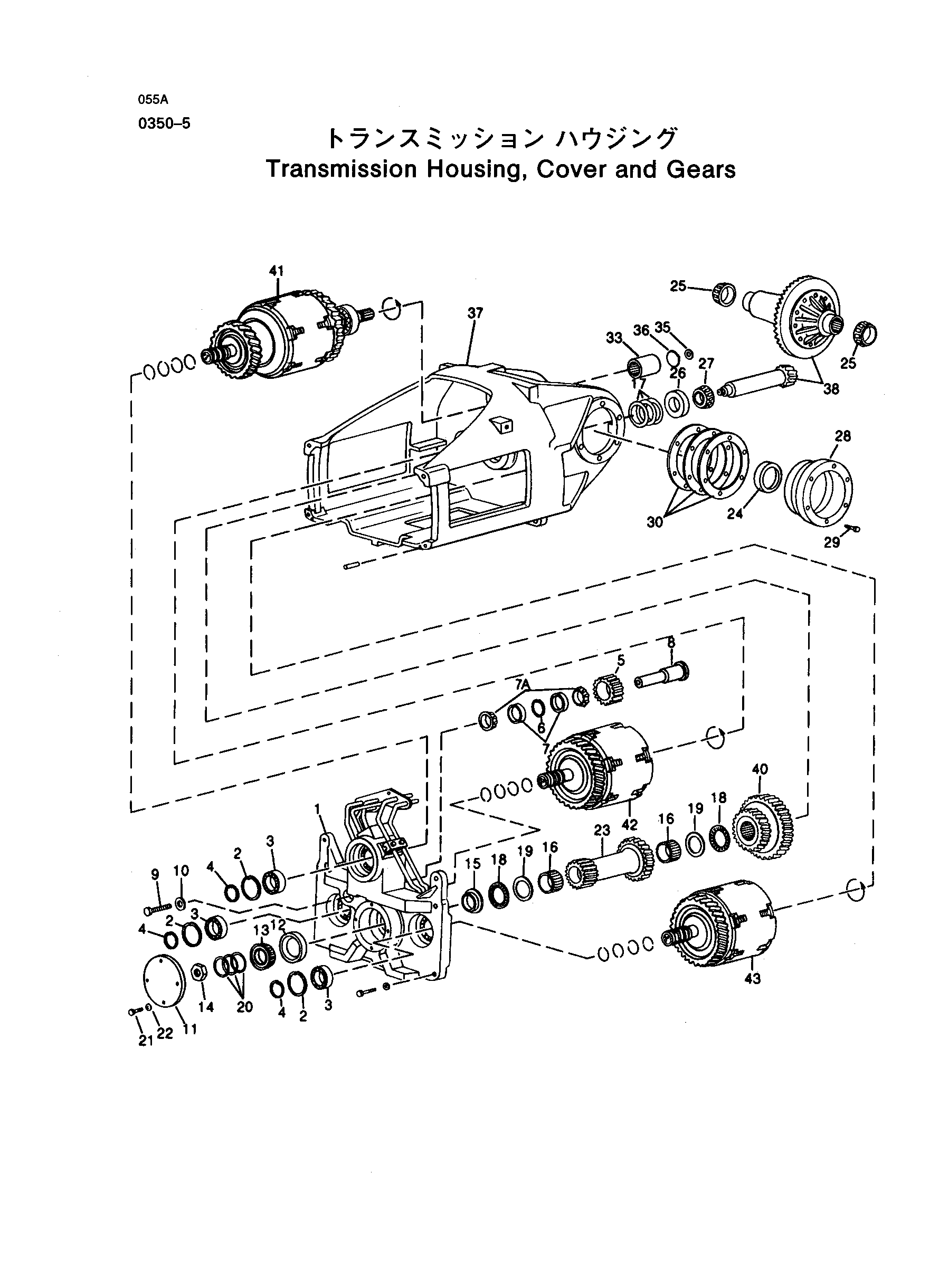

Заводская схема «Трансмиссия корпус, крышка и геарс» для HITACHI DX75M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T127869 | Крышка | 1 |
| 1-1 | 19M7603 | Винт | 1 |
| 1-2 | 24H1287 | Шайба | 1 |
| 2 | U42675 | Кольцо стопорный | 3 |
| 3 | JD7692 | Шариковый подшипник | 3 |
| 4 | T13179 | Кольцо стопорный | 3 |
| 5 | T83448 | Шестерня | 1 |
| 6 | T112214 | Кольцо стопорный | 1 |
| 7 | JD10495 | Подшипник. чашка | 2 |
| 7A | JD10496 | Подшипник. коне | 2 |
| 8 | T83449 | Палец * | 1 |
| 9 | 19M8093 | Винт | 1 |
| 10 | M49812 | Шайба | 1 |
| 11 | T83459 | Крышка | 1 |
| 12 | JD8240 | Подшипник. чашка | 1 |
| 13 | JD8907 | Подшипник. коне | 1 |
| 14 | T83458 | Гайка | 1 |
| 15 | T83457 | Проставка | 1 |
| 16 | JD10070 | Игольчатый подшипник | 2 |
| 17 | R26227 | Регулировочная шайба (0.1mm) | 1 |
| 17-1 | R26228 | Регулировочная шайба (1.8mm) | 1 |
| 17-2 | R26229 | Регулировочная шайба (2.5mm) | 1 |
| 18 | T83454 | Подшипник. упорный | 2 |
| 19 | JD8678 | Подшипник. раке | 2 |
| 20 | T112548 | Регулировочная шайба (0.1mm) | 1 |
| 20-1 | T112549 | Регулировочная шайба (1.8mm) | 1 |
| 20-2 | T112550 | Регулировочная шайба (2.5mm) | 1 |
| 21 | 19M7402 | Винт | 4 |
| *22 | 24M7233 | Шайба | 4 |
| *23 | T83455 | Шестерня | 1 |
| *24 | JD7446 | Подшипник. чашка | 2 |
| *25 | JD8130 | Подшипник. коне | 2 |
| *26 | T83446 | Подшипник. чашка | 1 |
| *27 | T83447 | Подшипник. коне | 1 |
| *28 | T83460 | Бобышка | 2 |
| *29 | 19M7550 | Винт | 12 |
| *30 | R46323 | Регулировочная шайба * | 1 |
| *30-1 | R46324 | Регулировочная шайба * | 1 |
| *30-2 | R46325 | Регулировочная шайба * | 1 |
| *33 | T125551 | Сплинед муфта | 1 |
| *33-1 | T53977 | Кольцо стопорный | 1 |
| *35 | 24M7098 | Шайба | 1 |
| *36 | H35226 | Кольцо стопорный | 1 |
| *37 | T128574 | Корпус | 1 |
| *38 | AT120427 | Кольцо шестерня (75) | 1 |
| *38-1 | AT142405 | Кольцо шестерня (75M) | 1 |
| *40 | T128027 | Шестерня | 1 |
| *41 | AT162441 | Вал (F/R) | 1 |
| *42 | AT139780 | Вал (1ST, 2ND) | 1 |
| *43 | AT139780 | Вал (3RD, 4TH) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
