Трансмиссия масляный насос — HITACHI DX75L

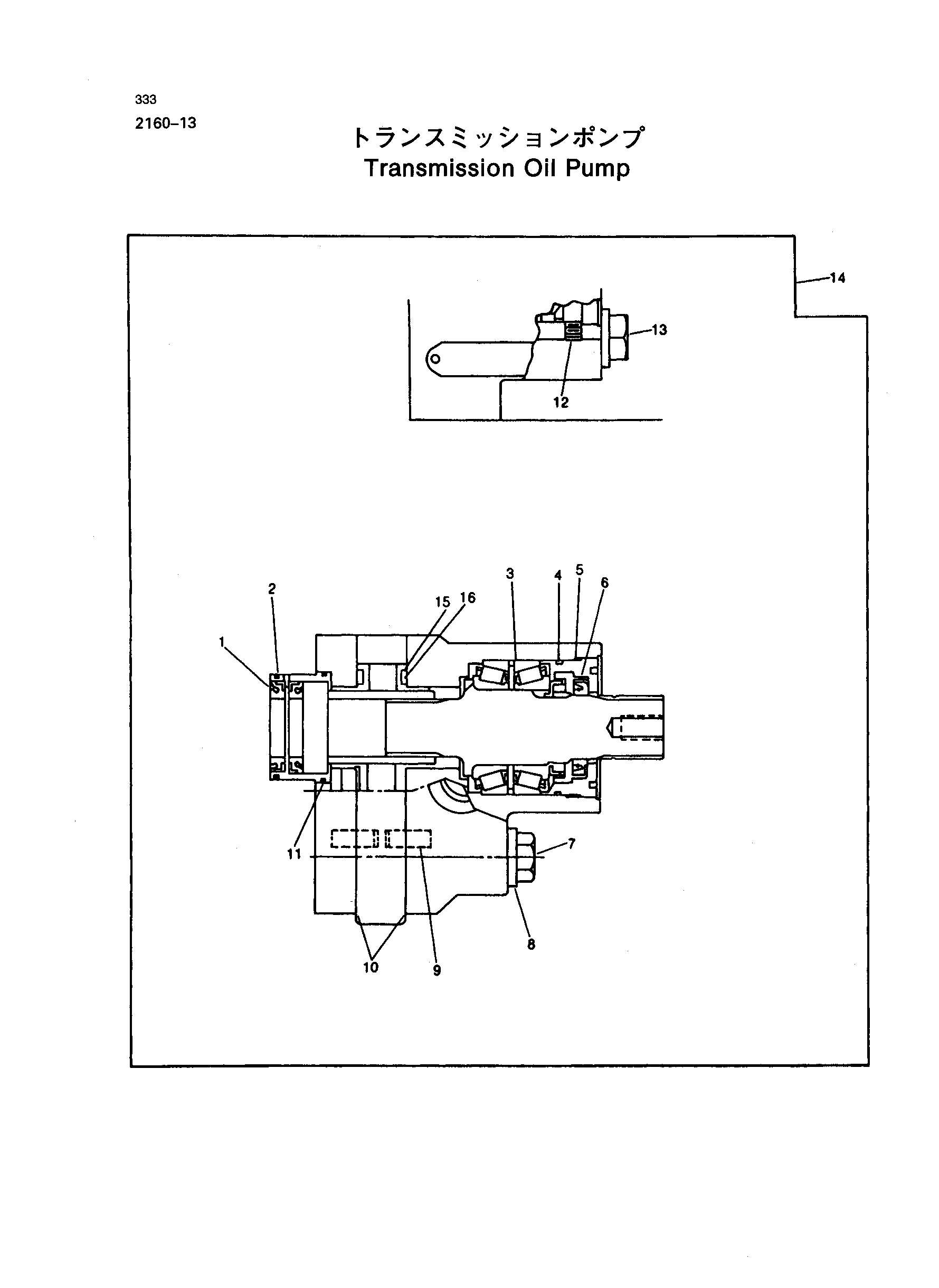

Заводская схема «Трансмиссия масляный насос» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT116664 | Уплотнение | 2 |
| 2 | U40708 | Уплотнительное кольцо | 1 |
| 3 | AT116661 | Вал | 1 |
| 4 | R53543 | Уплотнительное кольцо | 1 |
| 5 | T118548 | Фиксатор | 1 |
| 6 | T81110 | Уплотнение | 1 |
| 7 | 19H3170 | Винт | 1 |
| 7 | R57727 | Винт | 2 |
| 7 | R57727 | Винт | 2 |
| 8 | 24M7241 | Шайба | 2 |
| 8 | T27795 | Шайба | 4 |
| 8 | T27795 | Шайба | 4 |
| 9 | BP11440 | Довел палец | 4 |
| 10 | T127875 | Прокладка | 2 |
| 11 | T118549 | Уплотнительное кольцо | 1 |
| 12 | 22H1033 | Винт | 2 |
| 13 | 19H3275 | Винт | 1 |
| 13 | R57727 | Винт | 2 |
| 13 | R57727 | Винт | 2 |
| 14 | AT149337 | Гидравлический насос | 1 |
| 14 | AT156801 | Насос | 1 |
| 14 | AT156801 | Насос | 1 |
| 15 | T143338 | Пластина | 2 |
| 16 | T143337 | Уплотнение | 2 |
| 17 | AT116663 | Уплотнение комплект | 1 |
| 17 | AT157930 | Уплотнение комплект | 1 |
| 17 | AT157930 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
