Тиминг шестерня крышка — HITACHI DX75L

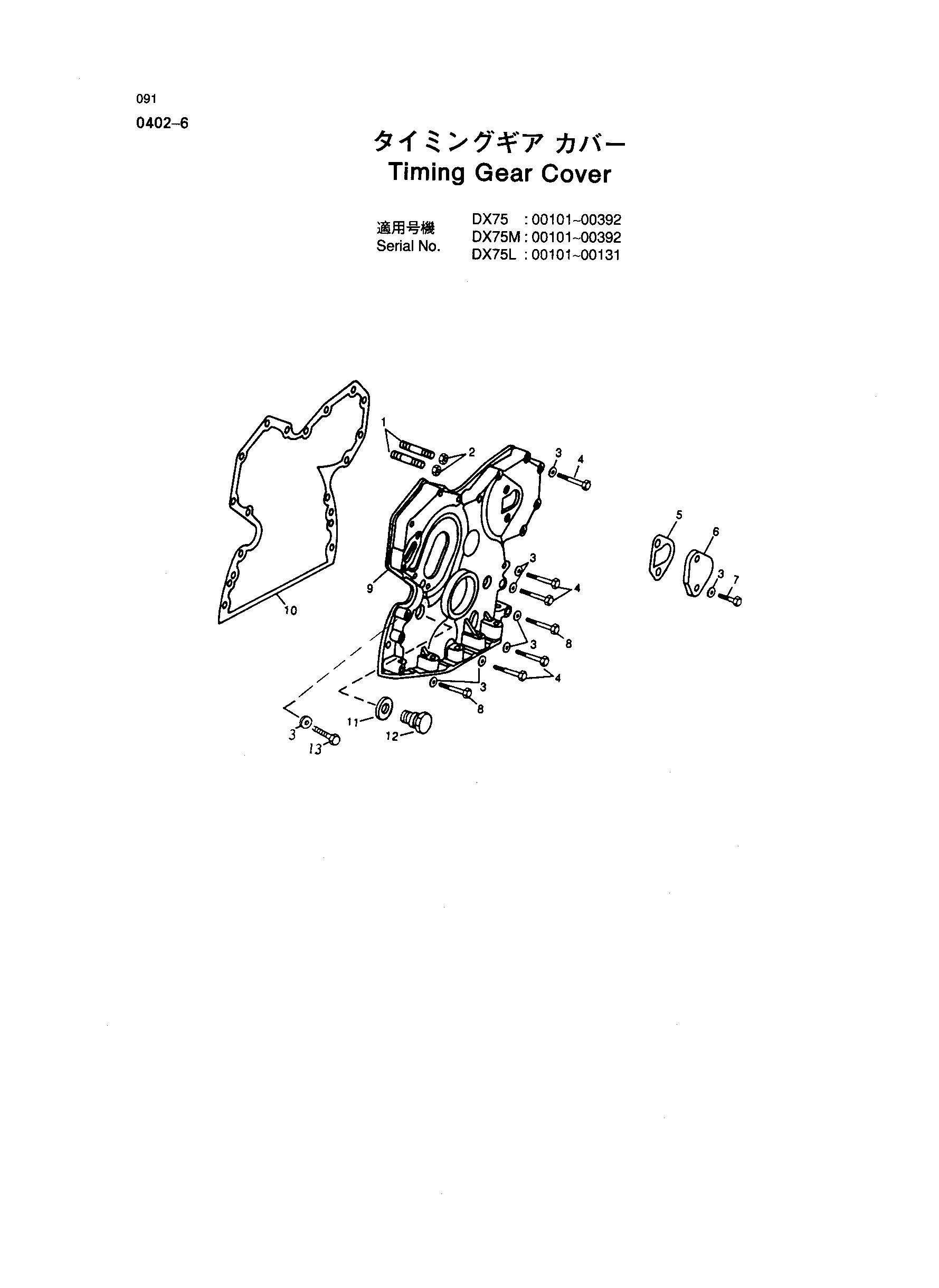

Заводская схема «Тиминг шестерня крышка» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T33279 замена: R122226 | Шпилька | 2 |
| 2 | 14H812 замена: N10215 | Гайка | 2 |
| 2-1 | 12H304 замена: 24M7106 | Шайба блокировка | 2 |
| 3 | 24H1304 | Шайба | 16 |
| *3 | 24M7106 | Шайба | 10 |
| *3 | 24M7106 | Шайба | 10 |
| 4 | 19H2549 замена: 19H3408 | Винт | 5 |
| 4-1 | 19H3219 замена: 19H3693 | Винт | 5 |
| 5 | R97773 замена: R125066 | Прокладка | 1 |
| 6 | T20362 замена: R126041 | Крышка | 1 |
| 7 | 19H2284 замена: R124277 | Винт | 2 |
| 8 | 19H268 замена: 19H3733 | Винт | 2 |
| 9 | RE27895 | Крышка | 1 |
| *9 | RE56443 | Крышка | 1 |
| *9 | RE56443 | Крышка | 1 |
| 10 | R97454 замена: R121314 | Прокладка | 1 |
| 11 | A4827R | Шайба | 1 |
| 12 | T27657 | Штуцер пробка | 1 |
| *13 | 19H1819 | Винт | 1 |
| *13 | 19H1819 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
