Масляный линии и фиттингс угол кйлиндерс — HITACHI DX75L

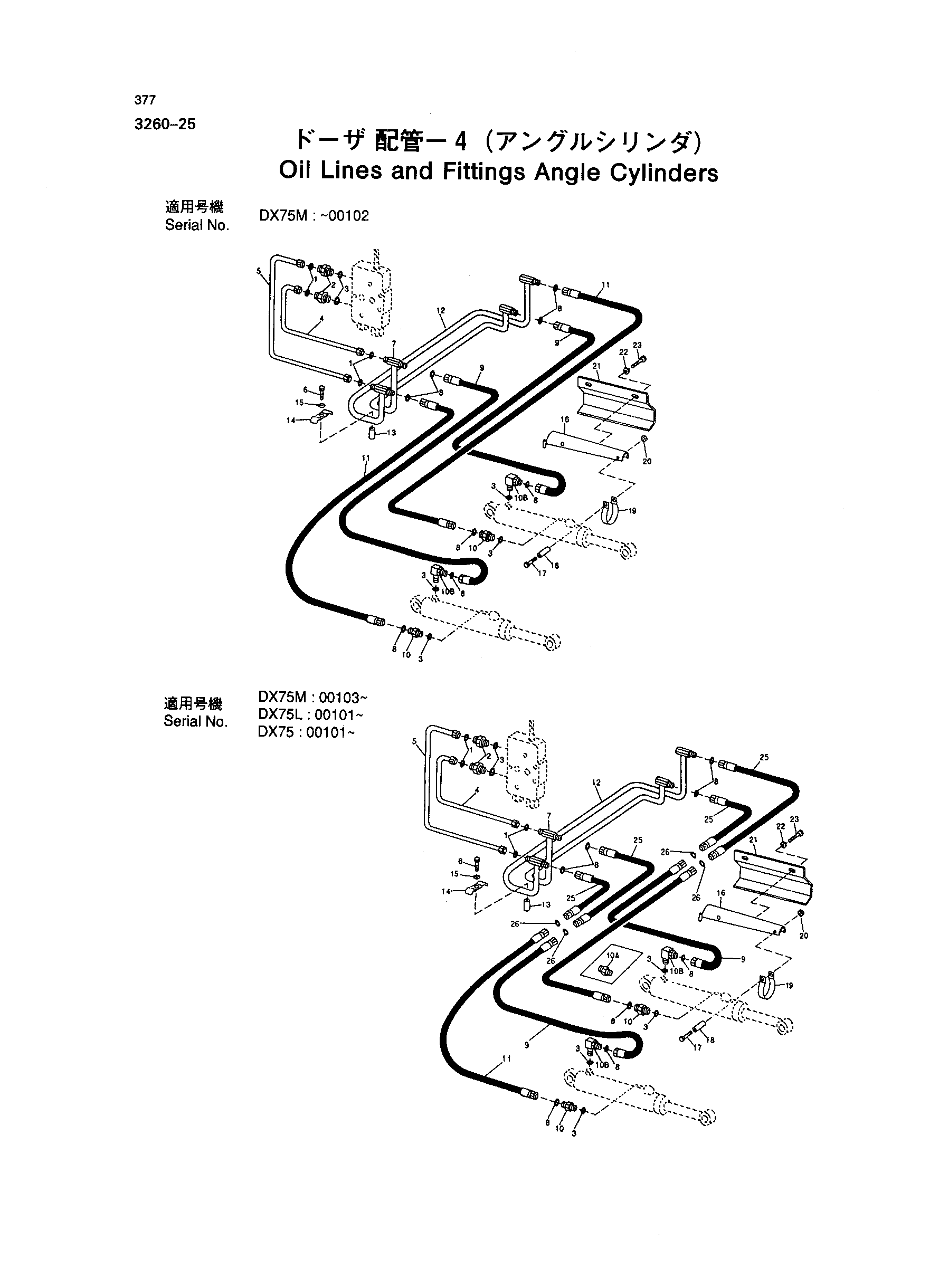

Заводская схема «Масляный линии и фиттингс угол кйлиндерс» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T77932	Уплотнительное кольцо	4
2	38H1162	Адаптер	2
2	T142545	Адаптер	2
2	T142545	Адаптер	2
3	R26906	Уплотнительное кольцо	6
4	AT116504	Масляный линия	1
5	AT116505	Масляный линия	1
6	19M7662	Винт	2
7	AT157151	Масляный линия	1
8	T77857	Уплотнительное кольцо	8
9	AT135466	Гидравлический шланг	2
9	AT159309	Шланг	2
9	AT159309	Шланг	2
10	38H1174	Адаптер	2
10B	38H1012	Угловой штуцер	2
11	AT135467	Гидравлический шланг	2
11	AT159310	Шланг	2
11	AT159310	Шланг	2
12	AT157152	Масляный линия	1
13	28H1878	Проставка	2
14	U10516	Хомут	2
15	24M7239	Шайба	2
16	AT135497	Щиток	2
16-R	AT164308	Щиток R	1
16-R	AT164308	Щиток R	1
16-L	AT135497	Щиток L	1
16-L	AT135497	Щиток L	1
17	19M8081	Винт	4
18	28H1534	Втулка	4
19	T121387	Хомут	4
20	14M7337	Гайка	4
21	T128542	Щиток	4
22	24H1783	Шайба	4
23	19M7402	Винт	4
24	T140614	Втулка	2
25	AT159311	Шланг	4
25	AT159311	Шланг	4
26	T77613	Уплотнительное кольцо	4
26	T77613	Уплотнительное кольцо	4

Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
