Педаль рулевое управление линкаге (для экспортный) — HITACHI DX75L

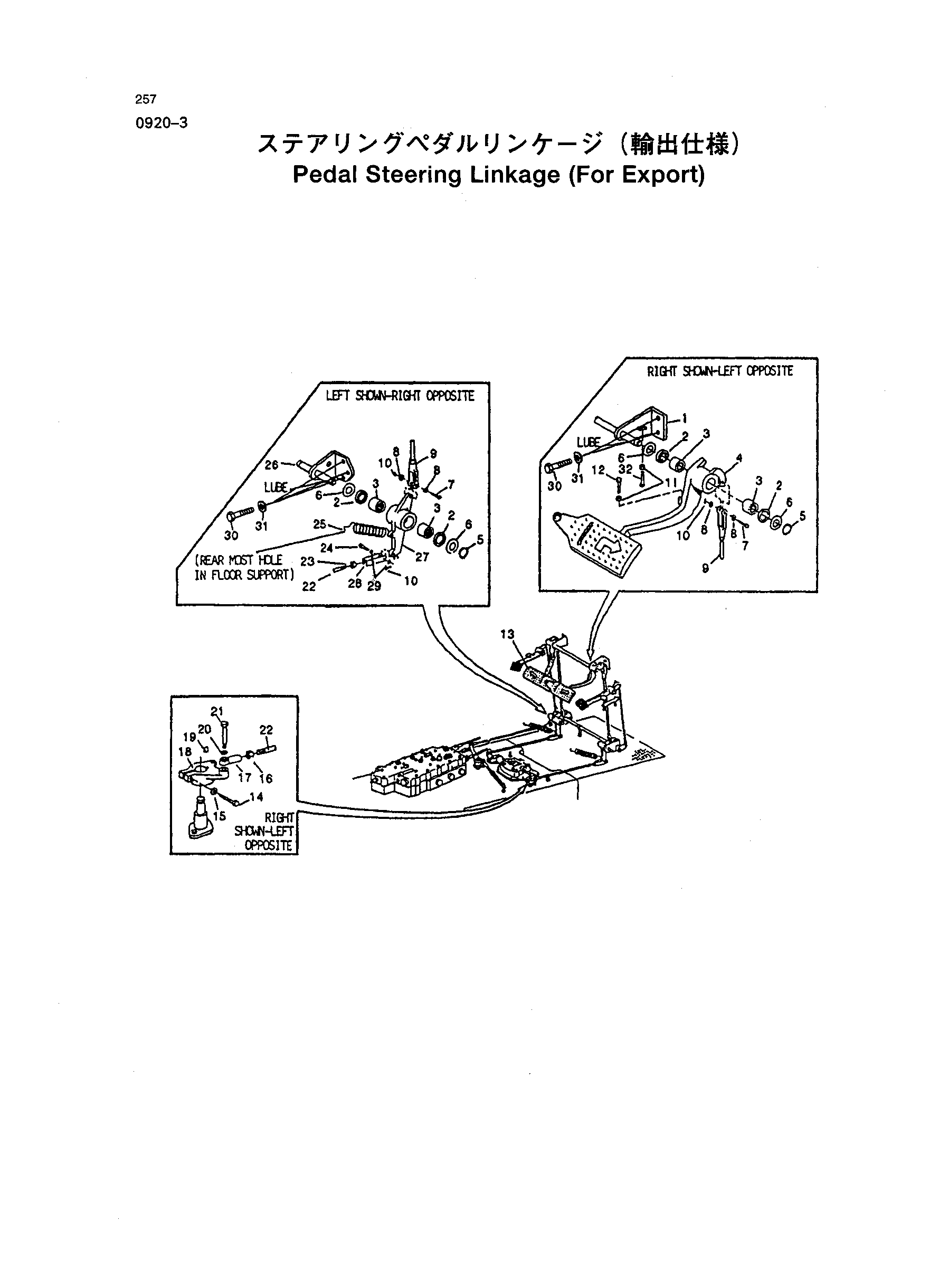

Заводская схема «Педаль рулевое управление линкаге (для экспортный)» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT135424 | Опора | 2 |
| 2 | T83343 | Уплотнение | 8 |
| 3 | AT85677 | Игольчатый подшипник | 8 |
| 4 | T121150 | Педаль | 1 |
| 5 | 40M1828 | SNP кольцо | 4 |
| 6 | 24H1453 | Шайба | 1 |
| 7 | D1994R | Палец | 4 |
| 8 | R68625 | Шайба | 8 |
| 9 | AT124134 | Шток TIE | 2 |
| 10 | 11H236 | Палец коттер | 6 |
| 11 | 14M7273 | Гайка | 4 |
| 12 | 19M7513 | Болт | 2 |
| 13 | T121151 | Педаль | 1 |
| 14 | 19M7513 | Болт | 2 |
| 15 | 24M7238 | Шайба | 1 |
| 16 | 14H1080 | Гайка | 2 |
| 17 | AE37072 | Вилка | 2 |
| 18 | T121221 | Рычаг | 1 |
| 19 | T105062 | Вал шпонка | 1 |
| 20 | 12H304 | Стопорная шайба | 2 |
| 21 | 19H2309 | Болт | 2 |
| 22 | T104909 | Шток | 2 |
| 23 | 14H1063 | Гайка | 2 |
| 24 | 45M7060 | Палец | 2 |
| 25 | T121225 | Пружина | 2 |
| 26 | AT125927 | Опора | 2 |
| 27 | T121152 | Беллкранк | 2 |
| 28 | T121154 | Вилка | 2 |
| 29 | 24M7239 | Шайба | 4 |
| 30 | 19M7403 | Винт | 10 |
| 31 | 24M7240 | Шайба | 10 |
| 32 | 19M7164 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
