Каталог запчастей HITACHI
Лубрикатед гусеница цепь (DX75M, DX75L) — HITACHI DX75L

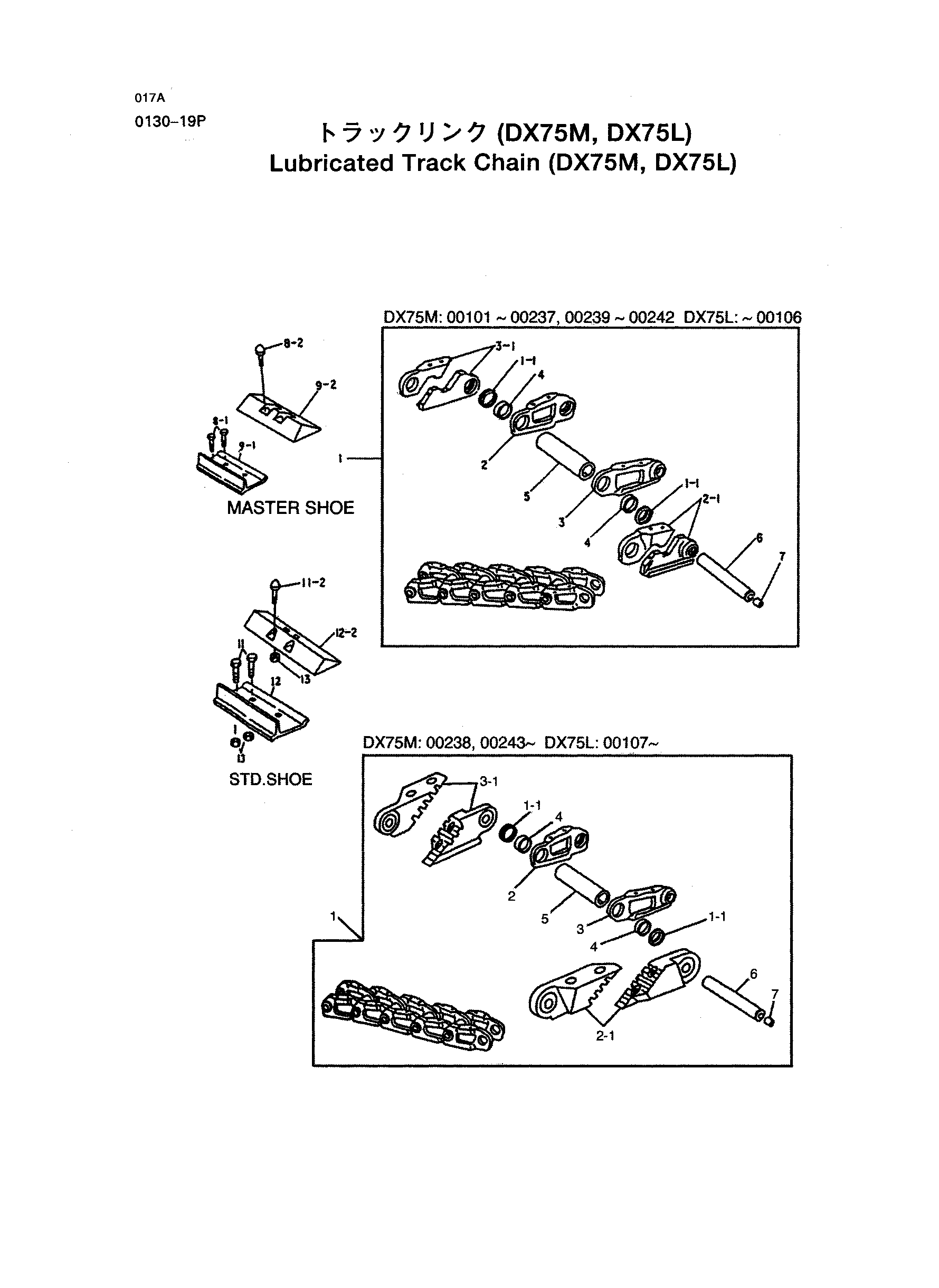

Заводская схема «Лубрикатед гусеница цепь (DX75M, DX75L)» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT143165 | Гусеница цепь | 2 |
| 1-1 | AT113118 | Уплотнение | 80 |
| 1-G | AT160834 | Гусеница цепь грунтозацеп | 2 |
| *1-T | AT160835 | Гусеница цепь траиангле | 2 |
| *1 | AT167324 | Гусеница цепь | 2 |
| *1 | AT167324 | Гусеница цепь | 2 |
| *1 | AT167324 | Гусеница цепь | 2 |
| *1 | AT167324 | Гусеница цепь | 2 |
| 2 | T126959 | Тяга L | 39 |
| *2-1 | AT135355 | Тяга мастер-р | 1 |
| *2-1 | AT135355 | Тяга мастер-р | 1 |
| *2-1 | AT135355 | Тяга мастер-р | 1 |
| *2-1 | AT167327 | Тяга мастер-р | 1 |
| *2-1 | AT167327 | Тяга мастер-р | 1 |
| *2-1 | AT167327 | Тяга мастер-р | 1 |
| *2-1 | AT167327 | Тяга мастер-р | 1 |
| *3 | T126958 | Тяга R | 39 |
| *3-1 | AT135354 | Тяга мастер-л | 1 |
| *3-1 | AT135354 | Тяга мастер-л | 1 |
| *3-1 | AT135354 | Тяга мастер-л | 1 |
| *3-1 | AT167329 | Тяга мастер-л | 1 |
| *3-1 | AT167329 | Тяга мастер-л | 1 |
| *3-1 | AT167329 | Тяга мастер-л | 1 |
| 4 | T112252 | Кольцо упорный | 80 |
| *5 | T112245 | Втулка | 40 |
| 5 | T135646 | Втулка | 40 |
| *6 | T112247 | Палец | 40 |
| *7 | T112246 замена: T151270 | Пробка | 40 |
| *7 | T112246 замена: T149248 | Пробка | 40 |
| *7 | T151270 | Пробка | 40 |
| *7-1 | T149248 | Пробка пластиковый | 40 |
| 8-1 | T126771 | Болт(T124064) | 4 |
| 8-1 | T126771 | Болт(T124064) | 4 |
| 8-1 | T126771 | Болт(T124064) | 4 |
| 8-2 | T142436 | Болт(WK10002) | 4 |
| 8-2 | T142436 | Болт(WK10002) | 4 |
| 9-1 | T127064 | Башмак гроусер-м610 | 1 |
| 9-1 | T127064 | Башмак гроусер-м610 | 1 |
| *9-2 | T140587 | Башмак траиангле-м | 1 |
| *9-2 | T140587 | Башмак траиангле-м | 1 |
| *9-3 | T127060 | Башмак гроусер-м406 | 1 |
| 11-1 | T126931 | Болт(T127063) | 156 |
| *11-1 | T151271 | Болт мастер-с | 2 |
| *11-1 | T151271 | Болт мастер-с | 2 |
| *11-1 | T151271 | Болт мастер-с | 2 |
| *11-1 | T151271 | Болт мастер-с | 2 |
| *11-1 | T151272 | Болт мастер-л | 2 |
| *11-1 | T151272 | Болт мастер-л | 2 |
| *11-1 | T151272 | Болт мастер-л | 2 |
| *11-1 | T151272 | Болт мастер-л | 2 |
| 11-2 | T142435 | Болт(WK10001) | 156 |
| *11-2 | T152285 | Болт мастер-с | 2 |
| *11-2 | T152285 | Болт мастер-с | 2 |
| *11-2 | T152285 | Болт мастер-с | 2 |
| *11-2 | T152286 | Болт мастер-л | 2 |
| *11-2 | T152286 | Болт мастер-л | 2 |
| *11-2 | T152286 | Болт мастер-л | 2 |
| 12-1 | T127063 | Башмак грунтозацеп 610 | 39 |
| 12-1 | T127063 | Башмак грунтозацеп 610 | 39 |
| *12-1 | T127063 | Башмак грунтозацеп 610 | 40 |
| *12-1 | T127063 | Башмак грунтозацеп 610 | 40 |
| *12-1 | T127063 | Башмак грунтозацеп 610 | 40 |
| *12-2 | T140585 | Башмак траиангле | 39 |
| *12-2 | T140585 | Башмак траиангле | 39 |
| *12-2 | T140585 | Башмак траиангле | 40 |
| *12-2 | T140585 | Башмак траиангле | 40 |
| *12-2 | T140585 | Башмак траиангле | 40 |
| 12-3 | T112400 замена: T127057 | Башмак гроусер-л | 39 |
| *12-3 | T127057 | Башмак гроусер-л | 40 |
| 13 | T126932 | Гайка | 156 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
