Генератор и аттакхинг детали — HITACHI DX75L

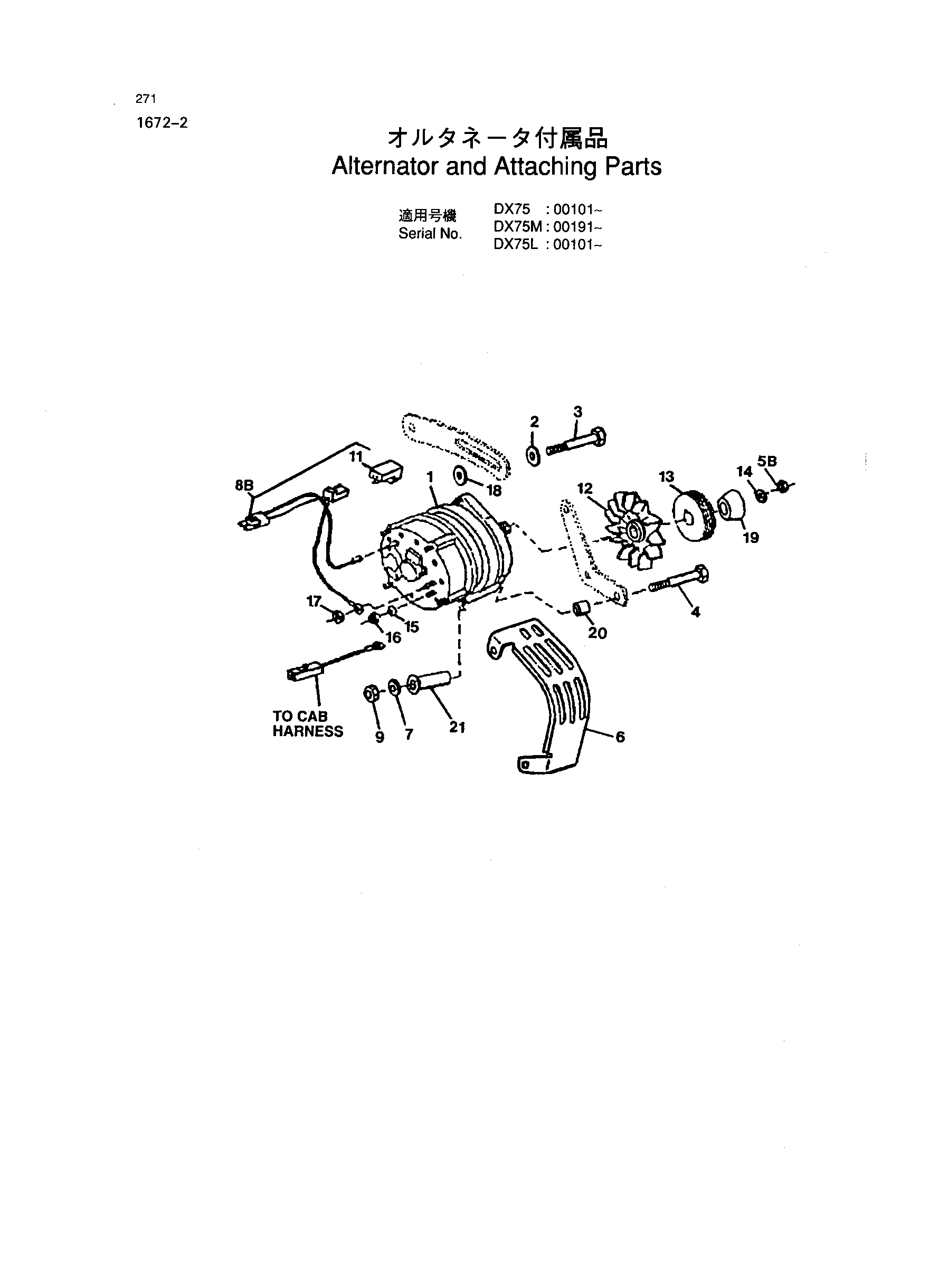

Заводская схема «Генератор и аттакхинг детали» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | TY6750 | Генератор | 1 |
| *1 | TY6750 | Генератор | 1 |
| *1 | 24M7036 | Шайба | 1 |
| *1 | 24M7036 | Шайба | 1 |
| 1-1 | AT173624 | Генератор | 1 |
| 1-1 | AT173624 | Генератор | 1 |
| , | M144094 | Регулятор | 1 |
| , | M144094 | Регулятор | 1 |
| , | M144095 | Капакитор | 1 |
| , | M144095 | Капакитор | 1 |
| 2 | 24H1621 | Шайба | 1 |
| 3 | 19M7868 | Винт | 1 |
| 4 | 19M8081 | Болт с головкой | 1 |
| 5B | 14M7158 | Гайка | 1 |
| 6 | R122848 | Щиток | 1 |
| 7 | 24M7239 | Шайба | 1 |
| 8B | AT160732 | Жгут проводов | 1 |
| 9 | 14M7274 | Гайка | 1 |
| 11 | AT103399 | Диод | 1 |
| *12 | L33993 | Вентилятор | 1 |
| *12 | L33993 | Вентилятор | 1 |
| *12 | T158584 | Вентилятор | |
| *12 | T158584 | Вентилятор | |
| 13 | T123088 | Шкив | 1 |
| 14 | T10745 | Шайба | 1 |
| 14 | T10745 | Шайба | 1 |
| 15 | 12H291 | Стопорная шайба | 1 |
| 16 | 14M7298 | Гайка фланец | 1 |
| 17 | 14M7375 | Гайка | 1 |
| 18 | 24M7296 | Шайба | 1 |
| 19 | R94351 | Втулка | 1 |
| 19 | R94351 | Втулка | 1 |
| 20 | R135423 | Втулка | 1 |
| 20 | R135423 | Втулка | 1 |
| 21 | R134010 | Втулка | 1 |
| 21 | R134010 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
