Трансмиссия инкхинг управление линкаге — HITACHI DX75L

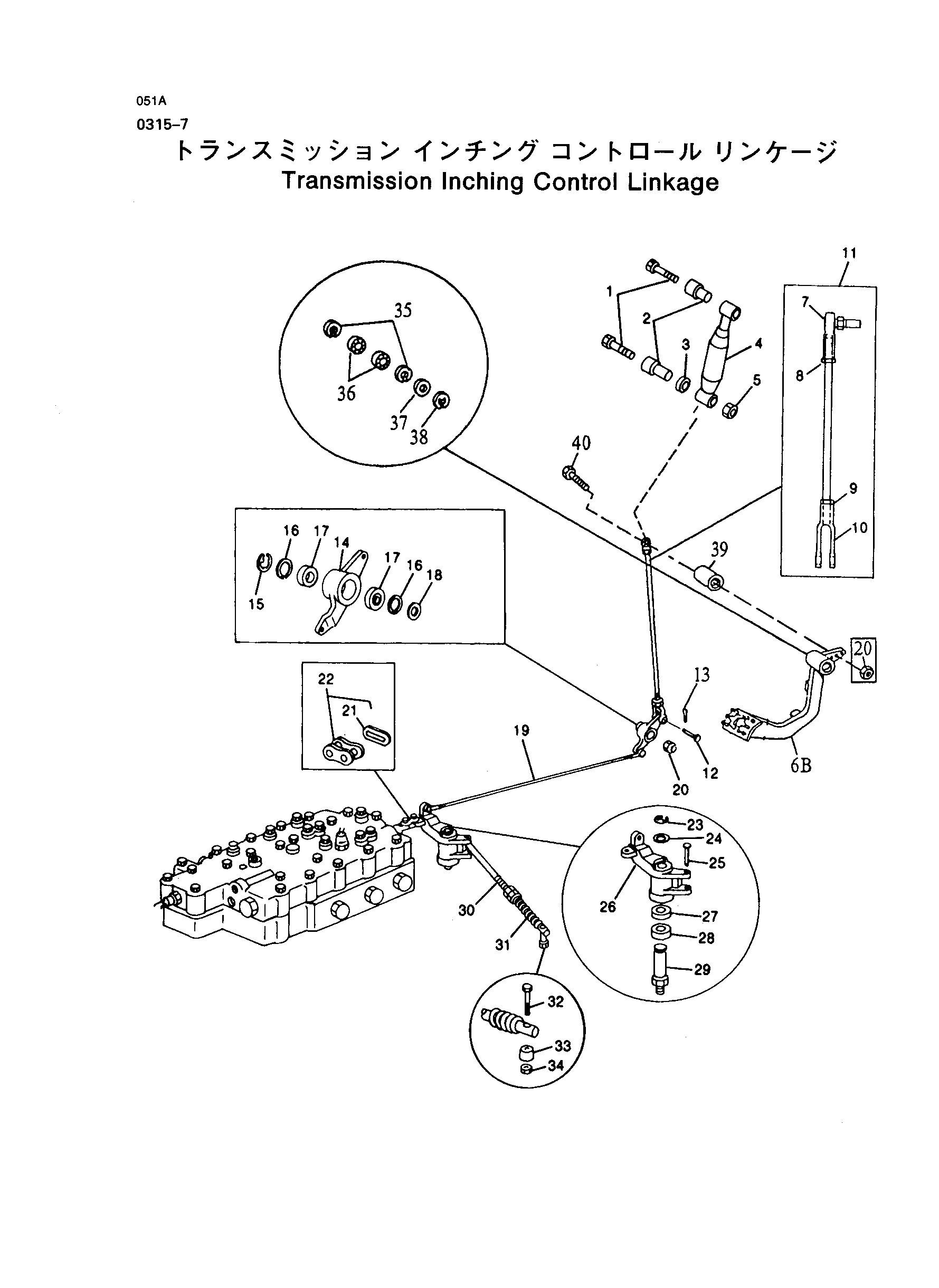

Заводская схема «Трансмиссия инкхинг управление линкаге» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T126708	Винт	2
2	T126707	Втулка	2
3	24M7240	Шайба	1
4	AT106396	Абсорбер	1
5	K40003	Блокировка гайка	1
6B	T126863	Педаль	1
6B	T141134	Педаль	1
6B	T141134	Педаль	1
7	AT117918	Шарик соединение	1
7	AM120039	Шарик соединение	1
7	AM120039	Шарик соединение	1
8	14H1075	Гайка	1
9	14H650	Гайка	1
10	L299T	Вилка	1
11	AT135425	TIE шток	1
11	AT158666	Шток	1
11	AT158666	Шток	1
12	P46404	Палец *	1
13	11M7081	Палец коттер	1
14	T112422	Беллкранк	1
15	F2863R	Кольцо стопорный	1
16	L1610N	Кольцо стопорный	2
17	JD8535	Шариковый подшипник	2
18	24H1376	Шайба	2
19	AT113299	TIE шток	1
20	R11151	Блокировка гайка	3
21	P24350	Зажим	1
22	B5235H	Цепь тяга	1
23	P46402	Кольцо стопорный	1
24	24H1419	Шайба	2
25	B2290R	Палец *	1
26	T112421	Беллкранк	1
27	JD8837	Игольчатый подшипник	2
28	T22260	Уплотнение	2
29	T112423	Вал	1
30	T121491	Шток	1
31	T112420	Пружина сжатия	1
32	19M7364	Винт	1
33	28H1682	Втулка	1
34	14M7275	Гайка	1
35	T83343	Уплотнение	2
36	AT85677	Игольчатый подшипник	2
37	24H1453	Шайба	2
38	40M1828	Кольцо стопорный	1
39	T131169	Проставка	1
39	T131169	Проставка	1
40	19H3374	Винт	1
40	19H3374	Винт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
