Коромысло рукоять вал, пусх родс и коромысло армс — HITACHI DX75L

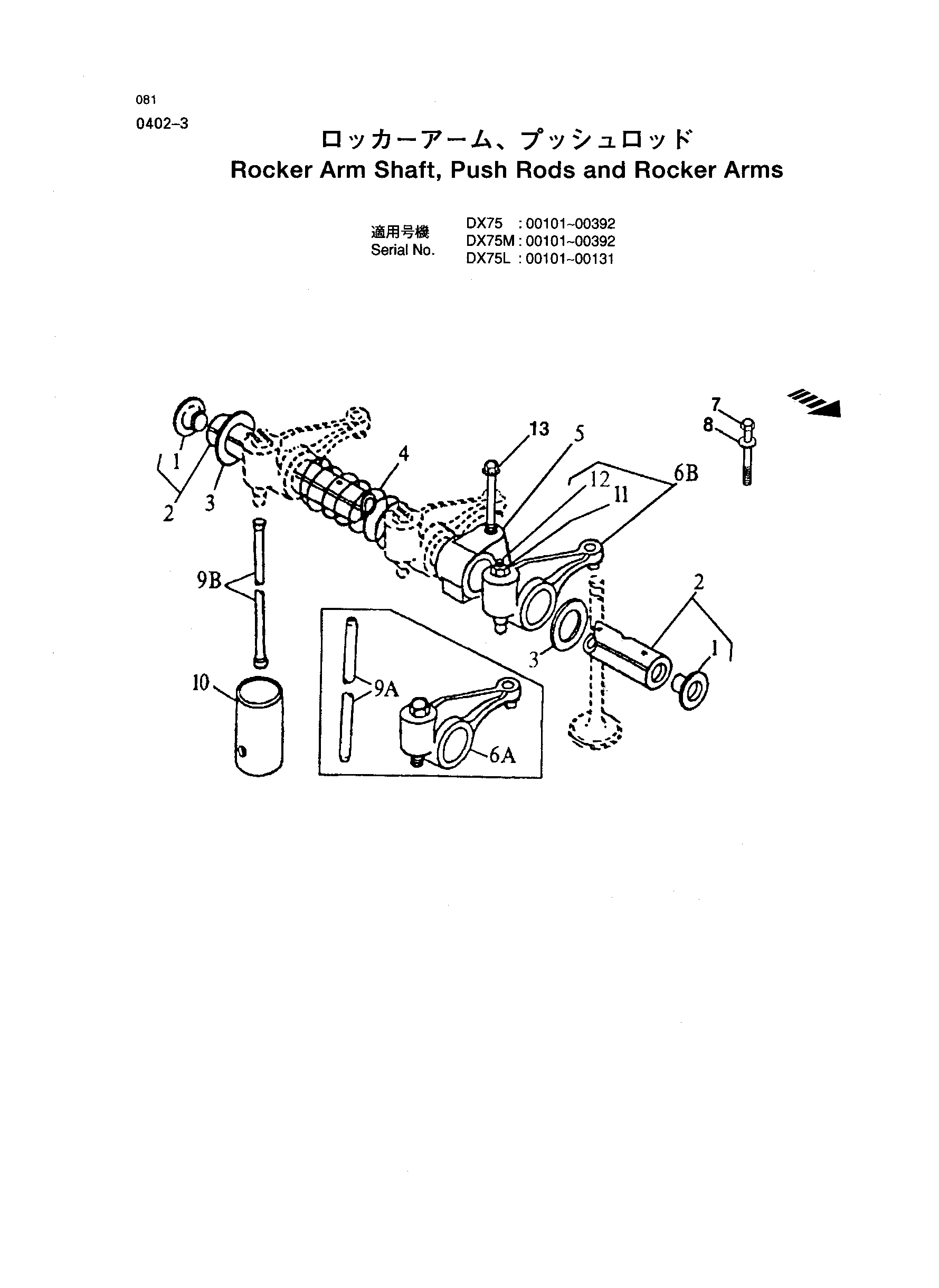

Заводская схема «Коромысло рукоять вал, пусх родс и коромысло армс» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R54565 | Пробка | 2 |
| 2 | R54987 | Вал | 1 |
| 3 | T20316 | Шайба | 2 |
| 4 | T20314 | Пружина | 3 |
| 5 | T20315 | Опора | 4 |
| 6A | RE31973 | Коромысло рукоять | 8 |
| 6B | RE62148 | Коромысло рукоять | 8 |
| 6B | RE62148 | Коромысло рукоять | 8 |
| *7 | 19H268 замена: 19H3031 | Винт | 4 |
| *8 | R42729 | Шайба | 4 |
| 9A | R83429 | Пусх шток | 8 |
| *9B | R107731 | Пусх шток | 8 |
| *9B | R107731 | Пусх шток | 8 |
| *10 | T20073 | Таппет | 8 |
| 11 | R125881 | Блокировка гайка | 8 |
| 12 | R125880 | Винт | |
| 13 | 19H3733 | Болт с головкой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
