Коленчатый вал, шестерня, основной подшипник — HITACHI DX75L

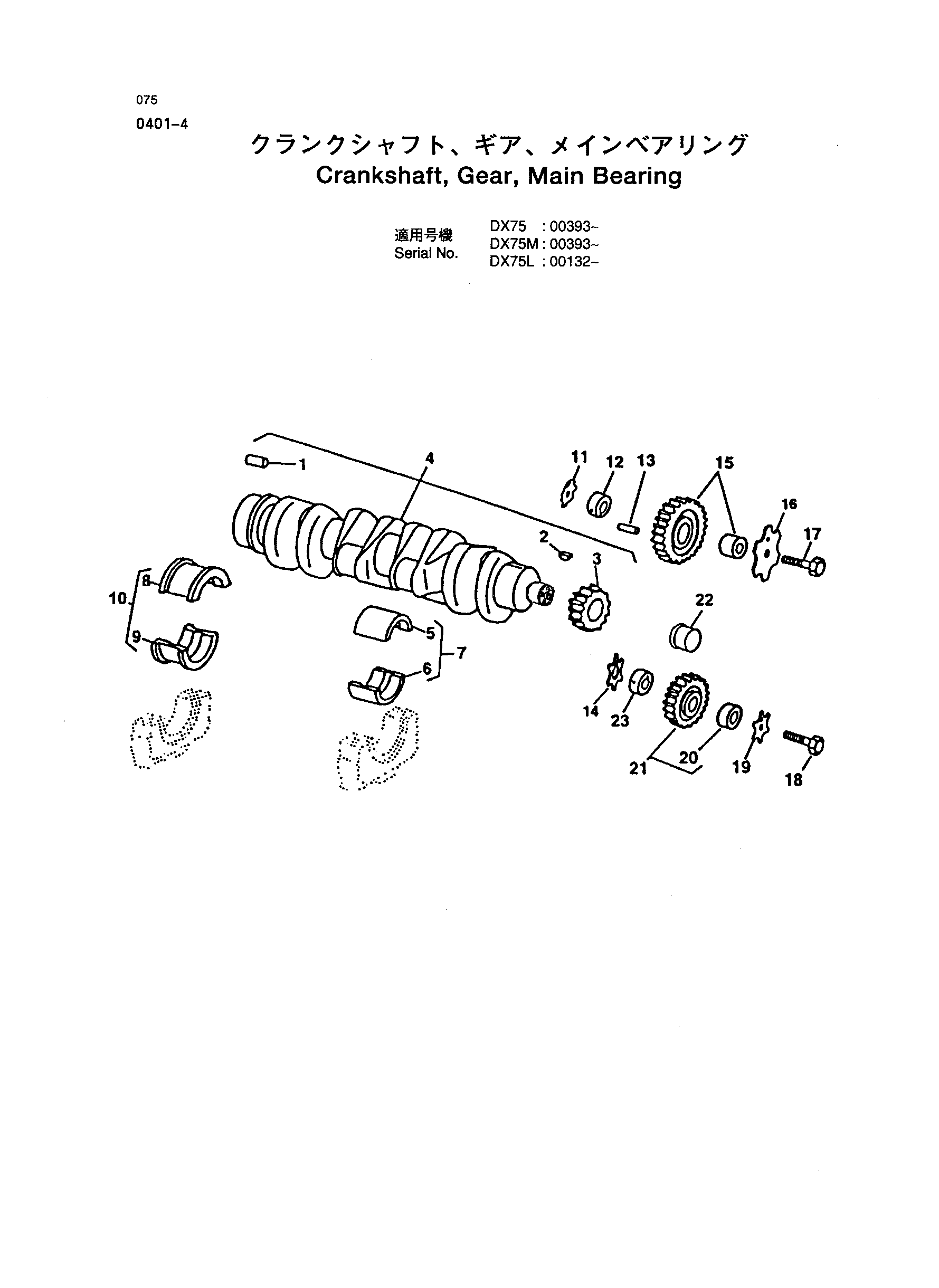

Заводская схема «Коленчатый вал, шестерня, основной подшипник» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | R48685 | Довел палец | 1 |
| 02 | 26M4224 | Вал шпонка | 1 |
| 03 | R120631 | Шестерня | 1 |
| 04 | RE50618 | Коленчатый вал | 1 |
| 07 | RE65165 | Подшипник | 4 |
| *07 | RE65911 | Подшипник | 4 |
| 10 | RE65168 | Подшипник | 1 |
| *10 | RE65912 | Упорный подшипник | 1 |
| 11 | R123174 | Блокировка шайба | 1 |
| 12 | R120641 | Вал | 1 |
| 13 | 34H288 | Пружина палец | 1 |
| 14 | R101225 | Упорный шайба | 1 |
| 15 | RE56313 | Шестерня | 1 |
| 16 | R131206 | Упорный шайба | 1 |
| 17 | 19M7808 | Винт | 1 |
| 18 | 19M8292 | Винт | 1 |
| 19 | R131283 | Упорный шайба | 1 |
| 20 | R114193 | Втулка | 1 |
| 21 | RE56369 | Шестерня | 1 |
| 22 | RE59811 | Втулка | 1 |
| 23 | R114194 | Вал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
