Масляный линии и фиттингс подъём гидроцилиндр — HITACHI DX75L

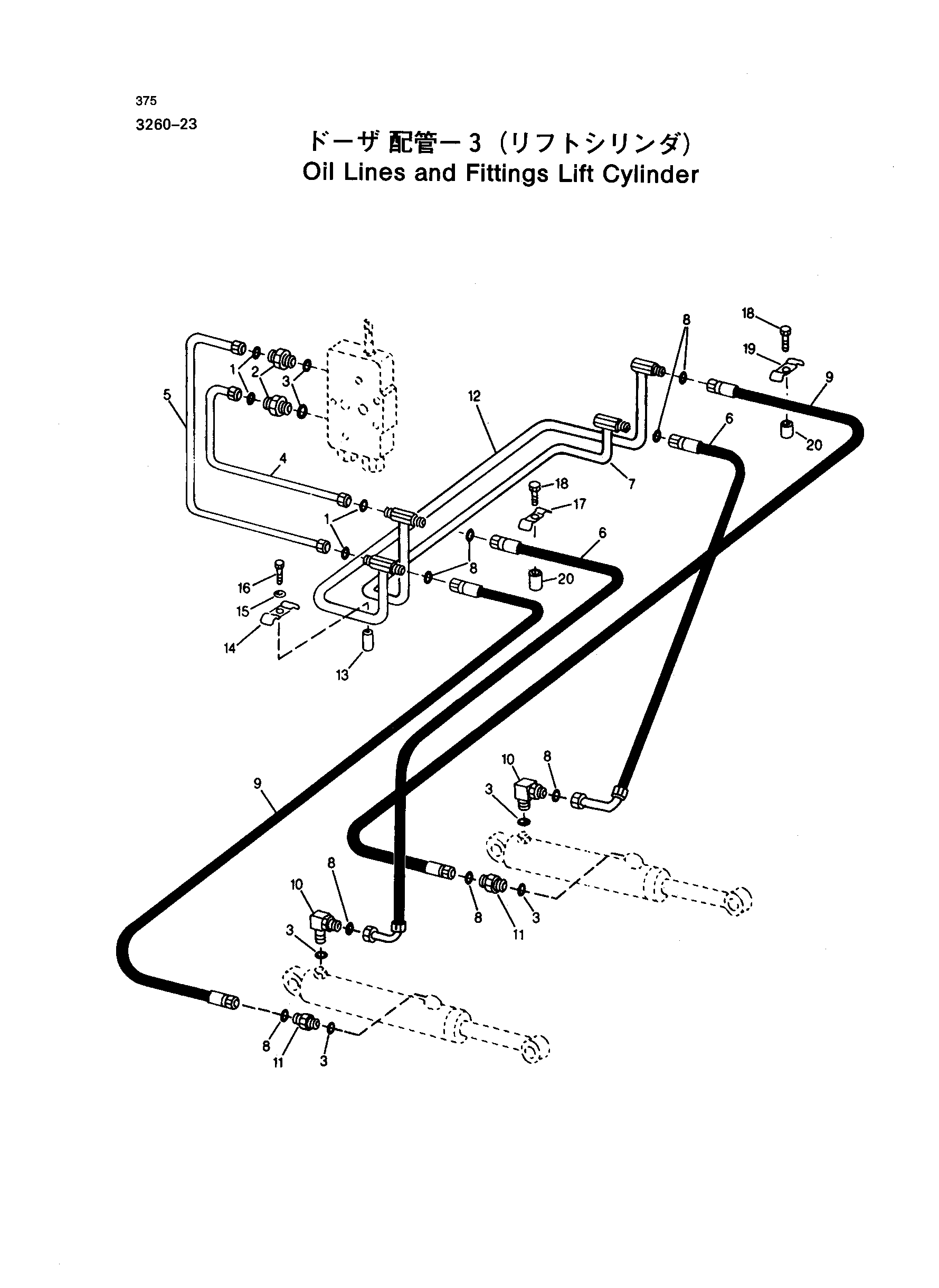

Заводская схема «Масляный линии и фиттингс подъём гидроцилиндр» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T77932 | Уплотнительное кольцо | 4 |
| 2 | 38H1162 | Адаптер | 2 |
| 3 | R26906 | Уплотнительное кольцо | 6 |
| 4 | AT116504 | Масляный линия | 1 |
| 5 | AT116505 | Масляный линия | 1 |
| 6 | AT159307 | Гидравлический шланг | 2 |
| 7 | AT157153 | Масляный линия | 1 |
| 8 | T77857 | Уплотнительное кольцо | 24 |
| 9 | AT159308 | Гидравлический шланг | 2 |
| 10 | 38H1012 | Угловой штуцер | 2 |
| 11 | 38H1174 | Адаптер | 2 |
| 12 | AT157154 | Масляный линия | 1 |
| 13 | 28H1878 | Проставка | 2 |
| 14 | U10516 | Хомут | 2 |
| 15 | 24M7239 | Шайба | 2 |
| 16 | 19M7662 | Винт | 2 |
| 17 | AR21842 | Хомут | 2 |
| 18 | 19M7358 | Винт | 2 |
| 19 | U10516 | Хомут | 1 |
| 20 | 28H3381 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
