Баттериес и каблес — HITACHI DX75L

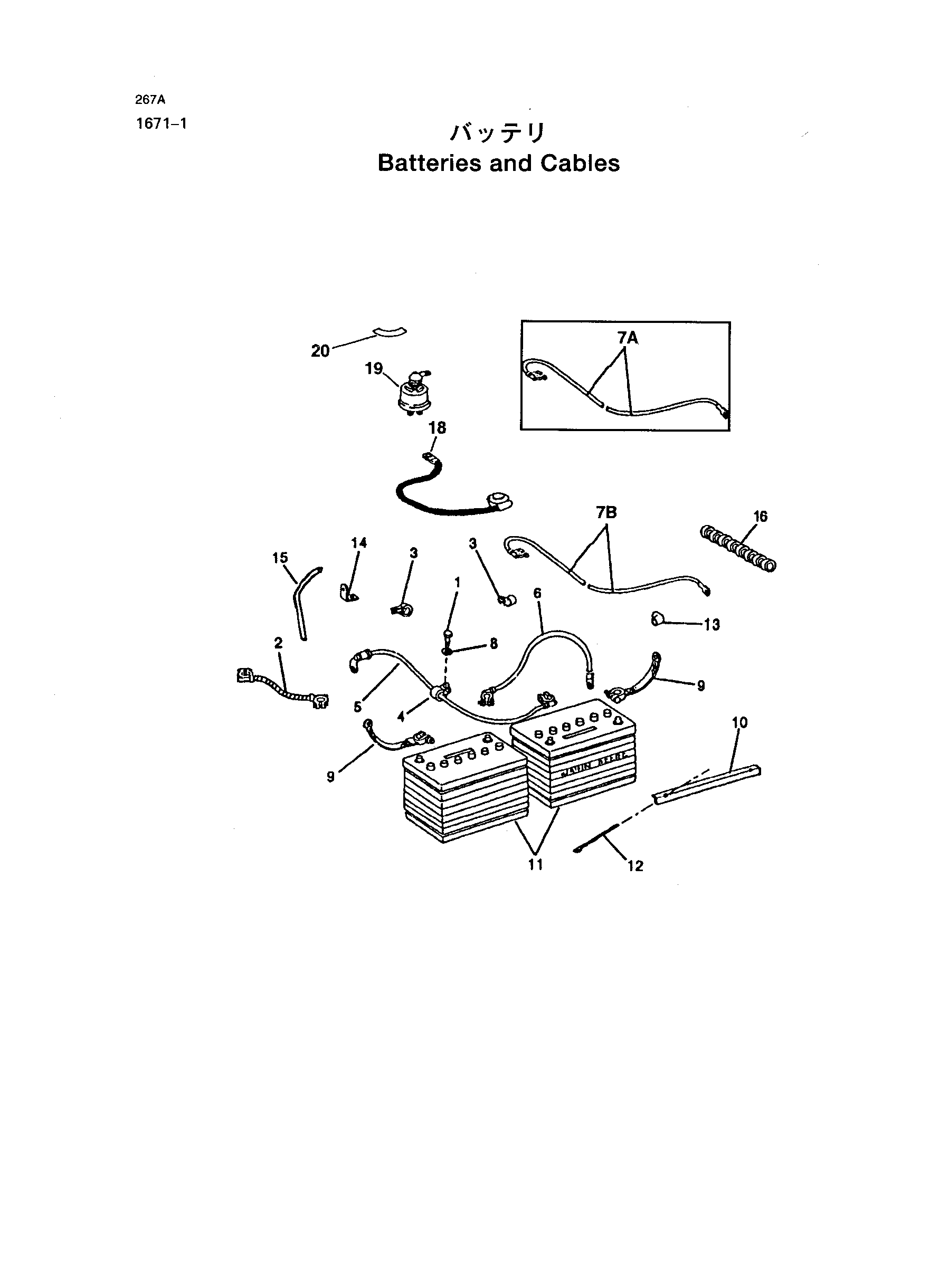

Заводская схема «Баттериес и каблес» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19H1648 | Болт с головкой | 1 |
| 2 | AT10252 | Трос | 1 |
| 2 | AT10252 | Трос | 1 |
| *2 | AT173458 | Трос | 1 |
| *2 | AT173458 | Трос | 1 |
| 3 | R49921 | Хомут | 2 |
| 3-1 | 14M7274 | Гайка | 1 |
| 4 | T70659 | Хомут | 4 |
| 5 | AT141539 | Трос | 1 |
| 5 | AT141539 | Трос | 1 |
| *5 | AT173461 | Трос | 1 |
| *5 | AT173461 | Трос | 1 |
| *5 | AT181124 | Трос | 1 |
| *5 | AT181124 | Трос | 1 |
| 6 | AT35332 | Трос | 1 |
| 6 | AT35332 | Трос | 1 |
| *6 | AT173463 | Трос | |
| *6 | AT173463 | Трос | |
| 7A | AT120312 | Трос | 1 |
| 7A | AT120312 | Трос | 1 |
| 7B | AT173459 | Трос | 1 |
| 7B | AT173459 | Трос | 1 |
| 8 | 24M7239 | Шайба | 3 |
| 9 | AT167399 замена: AT100506 | Гроунд трос | 1 |
| 10 | T121288 | Угол | 2 |
| 10-1 | M40333 | Блокировка гайка | 4 |
| 10-2 | 24H1288 | Шайба | 4 |
| 11 | TY6127 | Аккумулятор | 2 |
| 11 | TY6128 | Аккумулятор | 2 |
| 12 | T22571 | Болт | 2 |
| 14 | AT12875 | Кронштейн | 1 |
| 15 | T119816 | Шланг | 1 |
| , | N31425 | Уплотнительная втулка | 1 |
| 16 | T72117 | Кондуит | 1 |
| *17 | T145590 | Табличка(поситон) | 1 |
| 18 | AT173462 | Трос | 1 |
| 18 | AT173462 | Трос | 1 |
| 19 | AT41188 | Выключатель | 1 |
| *20 | T42199 | Табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
