Трансмиссия гидравлический компонентс — HITACHI DX75L

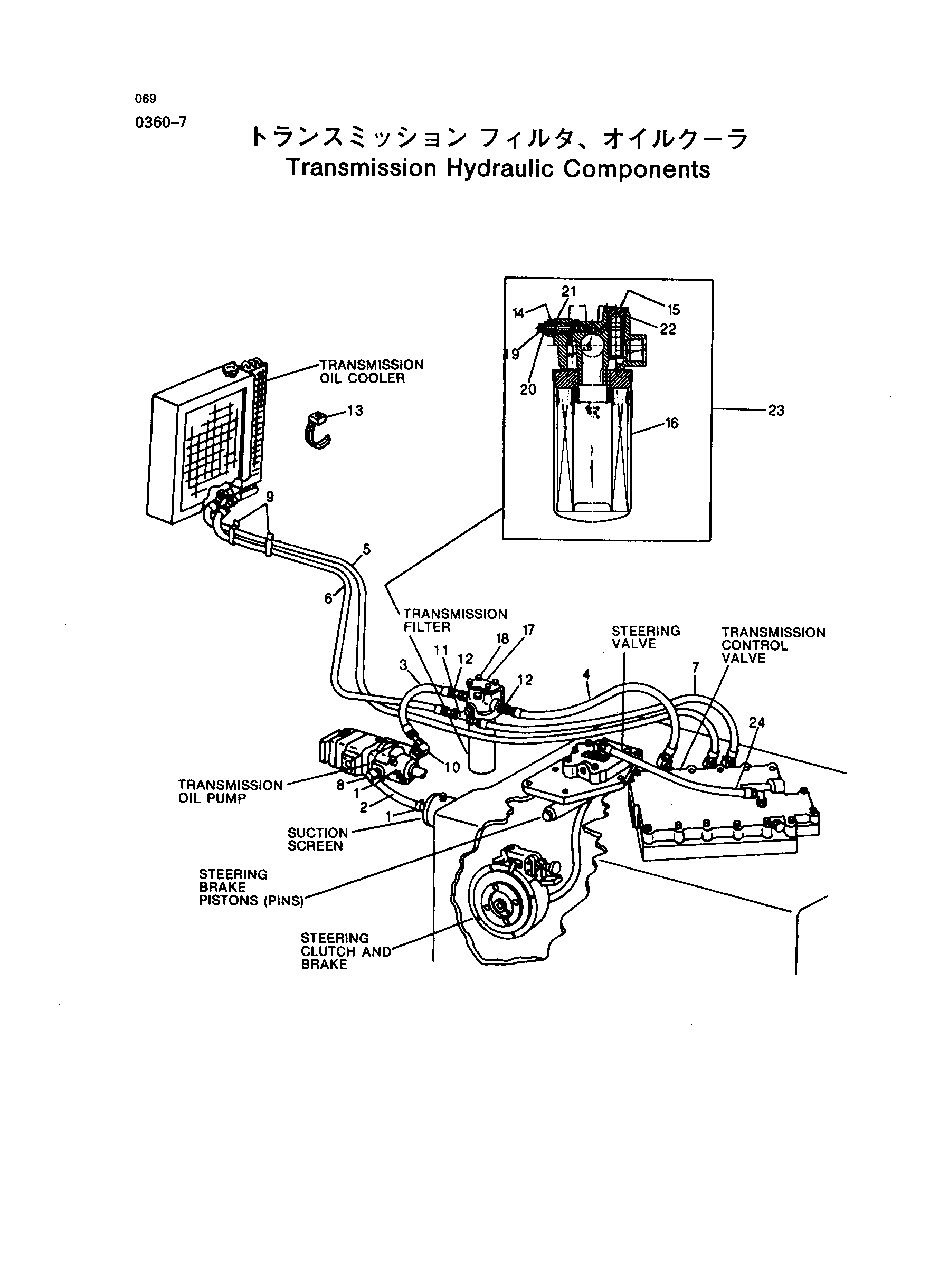

Заводская схема «Трансмиссия гидравлический компонентс» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AE43629 | Хомут | 2 |
| 2 | T127439 | Гидравлический шланг | 1 |
| 3 | AT113157 | Гидравлический шланг | 1 |
| 4 | AT113158 | Гидравлический шланг | 1 |
| 5 | AT113160 | Гидравлический шланг | 1 |
| 5-1 | 19H2353 | Винт | 1 |
| 5-2 | 19H1732 | Винт | 2 |
| 5-3 | R73290 | Шайба | 1 |
| 5-4 | 24M7239 | Шайба | 4 |
| 5-5 | T77858 | Уплотнительное кольцо | 2 |
| 5-6 | T126299 | Хомут | 1 |
| 6 | AT113162 | Гидравлический шланг | 1 |
| 6-1 | T77858 | Уплотнительное кольцо | 2 |
| 7 | AT113170 | Гидравлический шланг | 1 |
| 8 | AT135964 | Угловой штуцер штуцер | 1 |
| 8-1 | U13639 | Уплотнительное кольцо | 1 |
| 9 | A49232 | TIE лента | 2 |
| 9-1 | R50454 | Хомут | 2 |
| 10 | 38H1007 | Угловой штуцер | 1 |
| 10-1 | U12547 | Уплотнительное кольцо | 1 |
| 11 | 38H1019 | Тройник | 1 |
| 11-1 | U12547 | Уплотнительное кольцо | 3 |
| 11-2 | T77858 | Уплотнительное кольцо | 2 |
| 12 | 38H1163 | Адаптер | 2 |
| 12-1 | U12547 | Уплотнительное кольцо | 2 |
| 12-2 | T77858 | Уплотнительное кольцо | 2 |
| 13 | N189220 | TIE лента | 1 |
| 14 | AT129776 | Комплект | 1 |
| 15 | AH128451 | Клапан | 1 |
| 16 | AT105663 | Фильтрующий элемент | 1 |
| 17 | T123282 | Кронштейн | 1 |
| 18 | 19M7402 | Винт | 1 |
| 18-1 | 24M7239 | Шайба | 1 |
| 19 | 14H631 | Гайка | 1 |
| 20 | 12H295 | Стопорная шайба | 1 |
| 21 | R26448 | Уплотнительное кольцо | 1 |
| 22 | R26906 | Уплотнительное кольцо | 1 |
| 23 | AT141566 | Фильтр | 1 |
| 24 | AT72067 | Гидравлический шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
