Топливный и бак линии — HITACHI DX75L

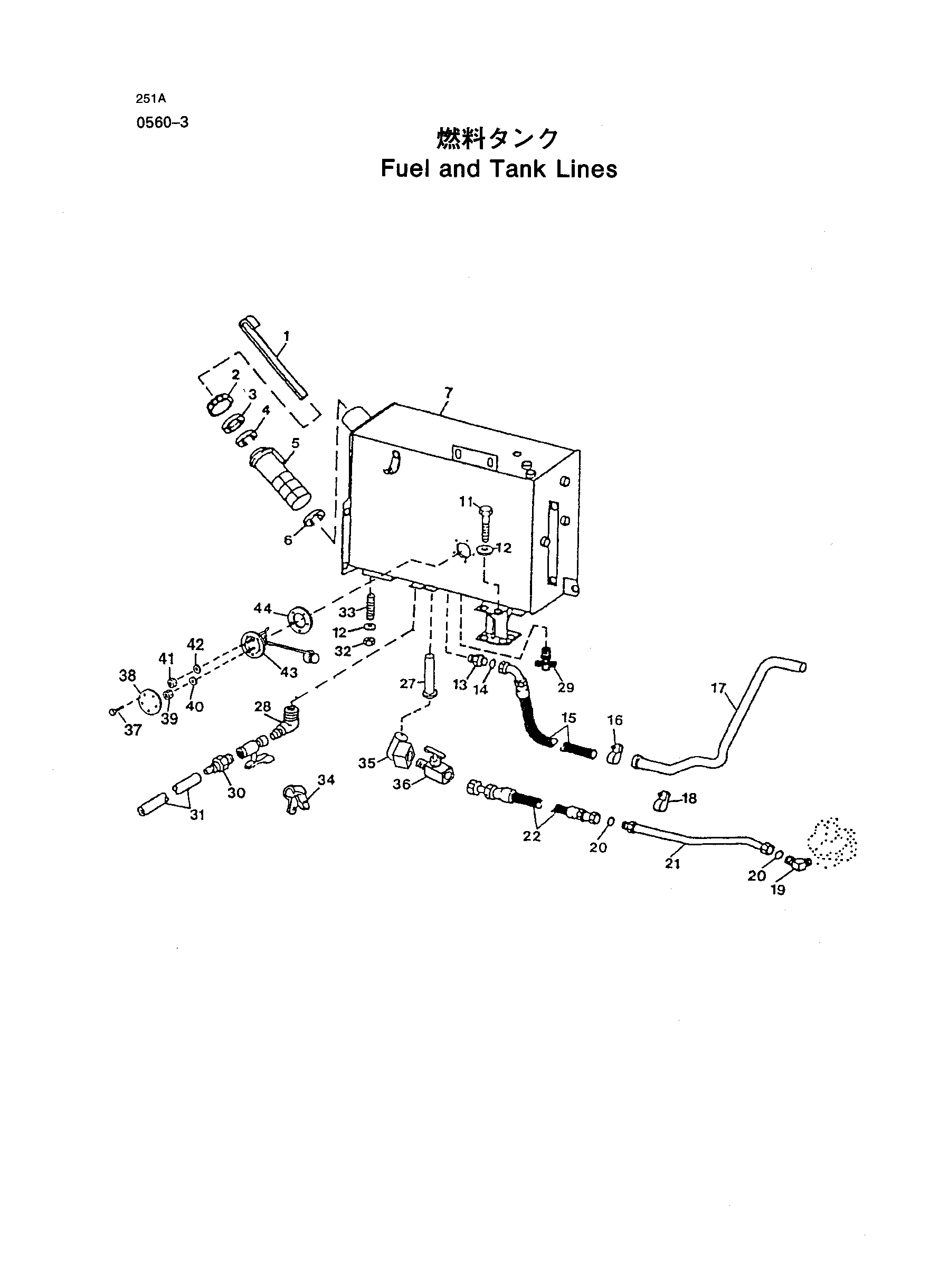

Заводская схема «Топливный и бак линии» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T104804 замена: T140579 | Дипстикк | 1 |
| 2 | AT113668 | Заливная горловина колпачок | 1 |
| 2 | AT113668 замена: AT150836 | Заливная горловина колпачок | 1 |
| 2 | AT150836 | Колпачок заливная горловина | 1 |
| 2 | AT150836 | Колпачок заливная горловина | 1 |
| 2-1 | AE38448 | Клапан предохранительный | 1 |
| 2-2 | E14814 | Сапун | 1 |
| 2-3 | T24652 | Шарик | 2 |
| 3 | T103461 | Прокладка | 1 |
| 4 | T39155 | Кольцо стопорный | 1 |
| 5 | AT36652 | Сетчатый фильтр | 1 |
| 5 | AT36652 замена: AT161638 | Сетчатый фильтр | 1 |
| 5 | AT161638 | Сетчатый фильтр | 1 |
| 5 | AT161638 | Сетчатый фильтр | 1 |
| 6 | M596T | Кольцо стопорный | 1 |
| 7 | AT150795 | Топливный бак | 1 |
| 7 | AT165042 | Топливный бак | 1 |
| 7 | AT165042 | Топливный бак | 1 |
| 7 | AT174580 | Бак топливный | 1 |
| 7 | AT174580 | Бак топливный | 1 |
| 11 | 19M8035 | Винт | 3 |
| 11-1 | H100293 | Регулировочная шайба * | 1 |
| 12 | 24M7241 | Шайба | 5 |
| 15 | AT125943 | Гидравлический шланг | 1 |
| 16 | AR48236 | Хомут | 1 |
| 17 | T66891 | Линия | 1 |
| 17-1 | T29969 | Хомут | 1 |
| 17-2 | T72117 | Трубка | 1 |
| 18 | T13814 | Хомут | 2 |
| 19 | T112804 | Угловой штуцер штуцер | 1 |
| 20 | T77613 | Уплотнительное кольцо | 3 |
| 21 | AT124053 замена: AT160604 | Масляный линия | 1 |
| 21 | AT160604 | Трубка | 1 |
| 21 | AT160604 | Трубка | 1 |
| 21 | AT179922 | Топливный линия | 1 |
| 21 | AT179922 | Топливный линия | 1 |
| 22 | AT141884 | Гидравлический шланг | 1 |
| 24 | T77857 | Уплотнительное кольцо | 1 |
| 27 | T42633 | Топливный фильтр | 1 |
| 29 | AT13740 | Клапан дренажный | 1 |
| 31 | T79477 | Шланг | 1 |
| 32 | 14M7276 | Гайка | 2 |
| 33 | 42M7035 | Шпилька | 2 |
| 34 | R64212 | Халф хомут | 1 |
| 35 | T11645 | Угловой штуцер штуцер | 1 |
| 36 | AT141885 | Схут-офф клапан | 1 |
| 37 | 37H129 | Винт | 5 |
| 37 | 37H129 | Винт | 5 |
| 37 | 37H129 | Винт | 5 |
| 38 | T147050 | Пластина | 1 |
| 38 | T147050 | Пластина | 1 |
| 38 | T147050 | Пластина | 1 |
| 39 | 14M7100 | Гайка | 1 |
| 39 | 14M7100 | Гайка | 1 |
| 39 | 14M7100 | Гайка | 1 |
| 40 | 12M7063 | Стопорная шайба | 1 |
| 40 | 12M7063 | Стопорная шайба | 1 |
| 40 | 12M7063 | Стопорная шайба | 1 |
| 41 | 14H631 | Гайка | 1 |
| 41 | 14H631 | Гайка | 1 |
| 41 | 14H631 | Гайка | 1 |
| 42 | 12H246 | Стопорная шайба | 1 |
| 42 | 12H246 | Стопорная шайба | 1 |
| 42 | 12H246 | Стопорная шайба | 1 |
| 43 | AT162641 | Сендер | 1 |
| 43 | AT162641 | Сендер | 1 |
| 43 | AT162641 | Сендер | 1 |
| 44 | R27181 | Прокладка | 1 |
| 44 | R27181 | Прокладка | 1 |
| 44 | R27181 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
