Лебёдка гидрораспределитель линкаге (DX75L)(модел 4000 повер-ин / повер-о — HITACHI DX75L

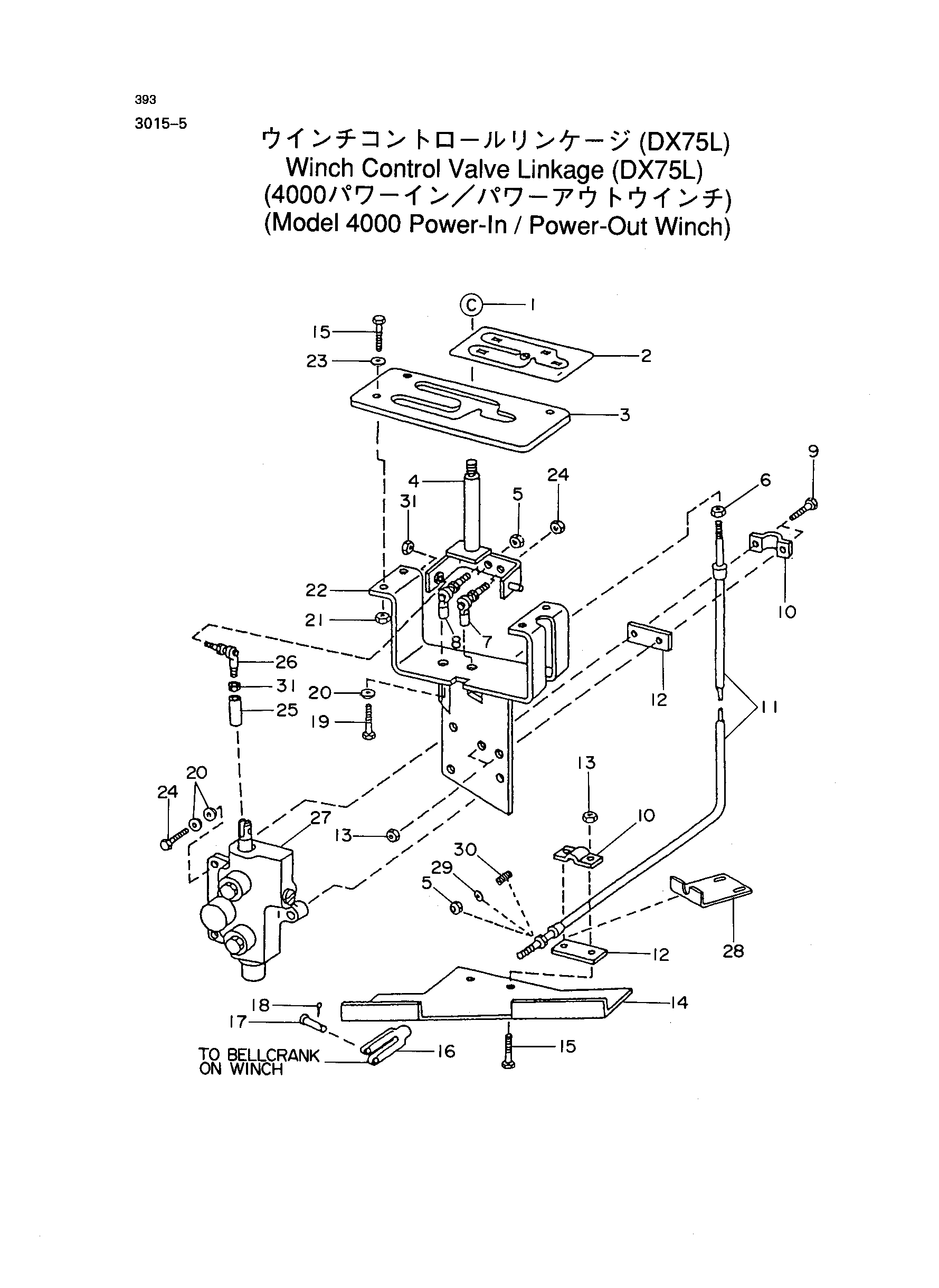

Заводская схема «Лебёдка гидрораспределитель линкаге (DX75L)(модел 4000 повер-ин / повер-о» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AP17808 | Ручка | 1 |
| 2 | T132832 | Табличка | 1 |
| 3 | T129794 | Вставка | 1 |
| 4 | AT139745 | Рычаг управления | 1 |
| 5 | M68954 | Блокировка гайка | 1 |
| 6 | 14H650 | Гайка | 1 |
| 7 | AT48548 | Шарик соединение | 1 |
| 8 | AT112928 | Шарик соединение | 1 |
| 9 | 19M7881 | Винт | 2 |
| 11 | AT139771 | Пусх пулл CA | 1 |
| 13 | 14M7273 | Гайка | 1 |
| 14 | AT139761 | Кронштейн | 1 |
| 15 | 19M7513 | Болт с головкой | 1 |
| 16 | L299T | Вилка | 1 |
| 17 | P46404 | Палец | 1 |
| 18 | 11M7082 | Коттер палец | 1 |
| 19 | 19H2987 | Болт с головкой | 1 |
| 20 | 24M7239 | Шайба | 1 |
| 21 | 14M7166 | Блокировка гайка | 4 |
| 22 | AT139746 | Кронштейн | 1 |
| 23 | 24M7238 | Шайба | 4 |
| 24 | 19M7662 | Болт с головкой | 3 |
| 25 | T131460 | Проставка | 1 |
| 26 | AT46597 | Шарик соединение | 1 |
| 27 | AT87429 | Клапан | 1 |
| 28 | T133132 | Кронштейн | 1 |
| 29 | 24H1122 | Шайба | 1 |
| 30 | R64776 | Пружина | 1 |
| 31 | R76686 | Блокировка гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
