Основной фрамес — HITACHI DX75L

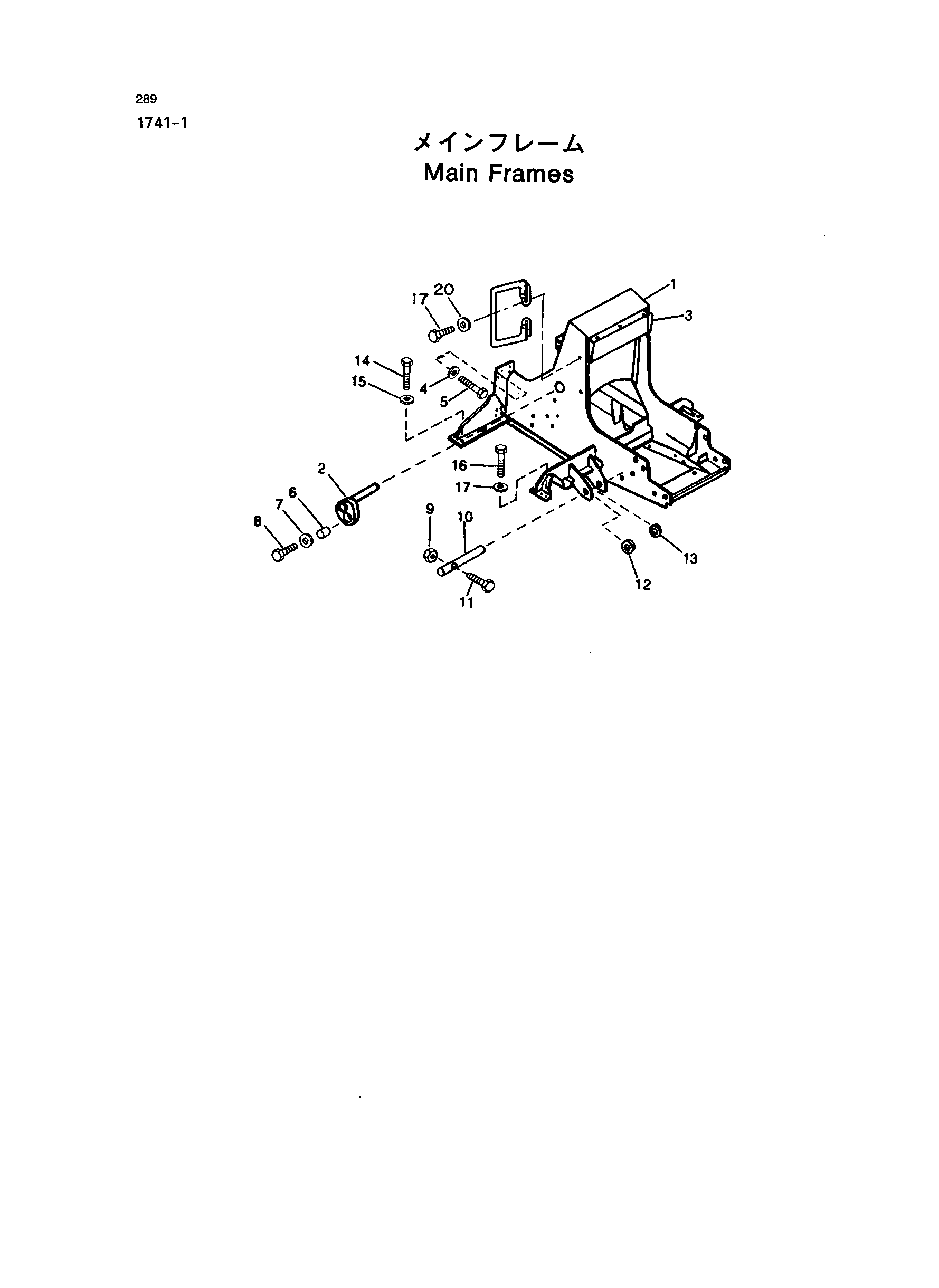

Заводская схема «Основной фрамес» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT161868 | Основной рама(DX75, 75L) | 1 |
| 1 | AT161868 | Основной рама(DX75, 75L) | 1 |
| 1-1 | AT125202 | Основной рама(DX75M) | 1 |
| 1-1 | AT161869 | Основной рама(DX75M) | 1 |
| 2 | AT85792 | Палец * | 2 |
| 4 | T83426 | Шайба | 24 |
| 5 | 19M8224 | Винт | 24 |
| 6 | 28H1596 | Шайба | 2 |
| 7 | L139T | Шайба | 2 |
| 8 | 19M7872 | Винт | 2 |
| 9 | 14M7328 | Гайка | 2 |
| 10 | T122628 | Палец * | 2 |
| 11 | 19M7884 | Винт | 2 |
| 12 | T63795 замена: M467M | Шайба | 1 |
| 12 | M467M | Шайба | 1 |
| 13 | 24H988 | Шайба | 1 |
| 14 | 19M8224 | Винт | 8 |
| 15 | T83426 | Шайба | 8 |
| 16 | 19M8224 | Винт | 12 |
| 17 | T83426 | Шайба | 12 |
| 18 | AT151501 | Штанга, граб | 2 |
| 19 | 19M7402 | Винт | 8 |
| 20 | 24M7239 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
