Пилотный клапан (DX75L)(для модел 4000, повер-ин / повер-оут лебёдка ON — HITACHI DX75L

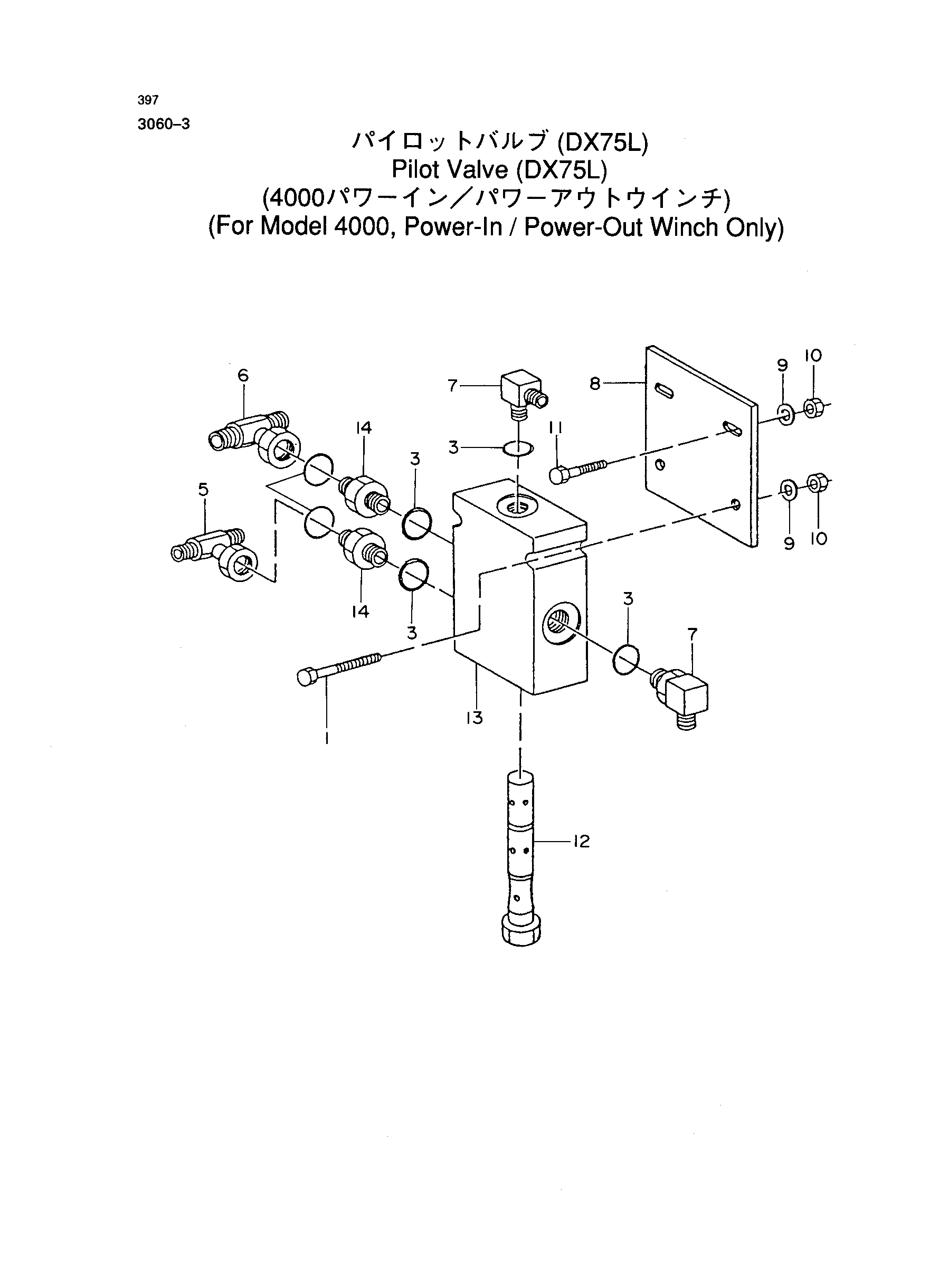

Заводская схема «Пилотный клапан (DX75L)(для модел 4000, повер-ин / повер-оут лебёдка ON» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7663 | Болт с головкой | 2 |
| 2 | 38H1175 | Адаптер | 1 |
| 3 | U12547 | Уплотнительное кольцо | 4 |
| 4 | T77932 | Уплотнительное кольцо | 2 |
| 5 | 38H1039 | TEE штуцер | 1 |
| 6 | 38H1040 | TEE штуцер | 1 |
| 7 | 38H1404 | Угловой штуцер FIT. | 2 |
| 8 | T128002 | Кронштейн | 1 |
| 9 | 24M7238 | Шайба | 4 |
| 10 | 14M7166 | Блокировка гайка | 4 |
| 11 | 19M7513 | Болт с головкой | 2 |
| 12 | AT142007 | Клапан | 1 |
| 13 | AT142006 | Клапан | 1 |
| AT142008 | Уплотнение комплект | 1 | |
| 14 | 38H1329 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
