Нон-суспенсион сиденье — HITACHI DX75L

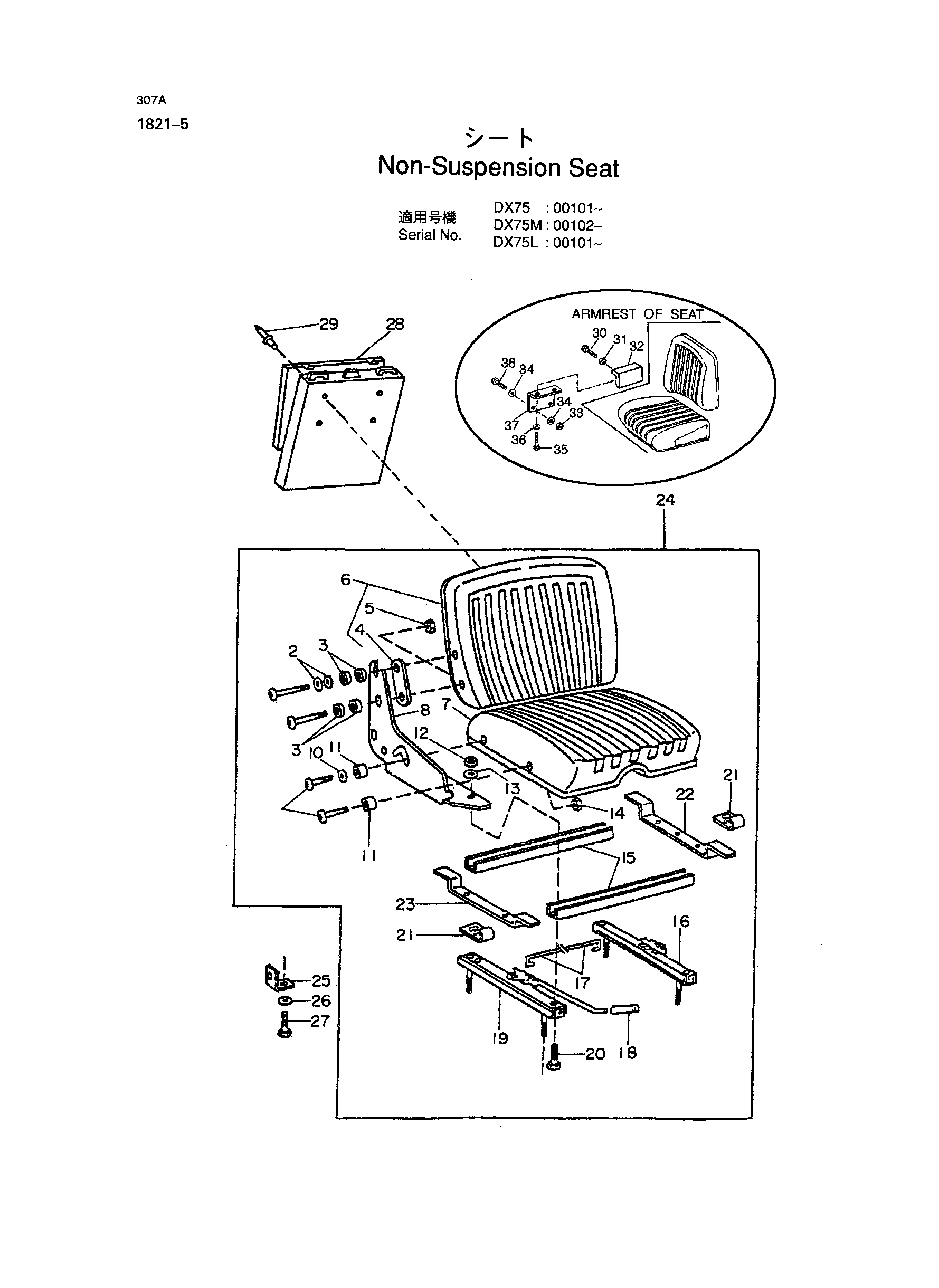

Заводская схема «Нон-суспенсион сиденье» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T72350 | Болт | 4 |
| 2 | 24H1122 | Шайба | 4 |
| 3 | T81931 | Шайба | 8 |
| 4 | T81930 | Страп | 2 |
| 5 | T11234 | Блокировка гайка | 2 |
| 6 | AT69467 | Амортизатор | 1 |
| 7 | AT113195 | Амортизатор | 1 |
| 8-R | AT113193 | Кронштейн R | 1 |
| 8-L | AT113194 | Кронштейн L | 1 |
| 9 | M83213 | Болт | 4 |
| 10 | 24H1111 | Шайба | 2 |
| 11 | T81370 | Втулка | 4 |
| 12 | T10321 | Блокировка гайка | 4 |
| 13 | 24H1136 | Шайба | 4 |
| 14 | H32811 | Блокировка гайка | 2 |
| 15 | T81932 | Кханнел | 2 |
| 16 | AT82844 | Механизм натяжения | 1 |
| 17 | T81372 | Шток | 1 |
| 18 | T81933 | Рукоятка | 1 |
| 19 | AT113190 | Рычаг | 1 |
| 20 | 19H1849 | Болт | 4 |
| 21 | T112455 | Петля | 2 |
| 22 | AT113192 | Кронштейн | 1 |
| 23 | AT113191 | Кронштейн | 1 |
| 24 | AT105140 | Сиденье | 1 |
| 25 | T68080 | Угол | 2 |
| 26 | 24M7239 | Шайба | 2 |
| 27 | 19M7402 | Болт | 2 |
| 28 | RE14246 | Держатель | 1 |
| 29 | R79033 | Заклёпка | 4 |
| *30 | 19H1819 | Болт с головкой | 2 |
| *31 | 14H1076 | Гайка | 2 |
| *32 | AT104453 | Рукоять опора | 2 |
| *32-1 | T1226696 | Крышка пластиковый деталь | 2 |
| *33 | 14M7274 | Гайка | 4 |
| *34 | 24H1730 | Шайба | 8 |
| *35 | 19H1648 | Болт с головкой | 4 |
| *36 | 24H1682 | Шайба | 4 |
| *37 | T149920 | Кронштейн | 2 |
| *38 | 19M7402 | Болт с головкой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
