Передний и задний трактор лампс и разъём — HITACHI DX75L

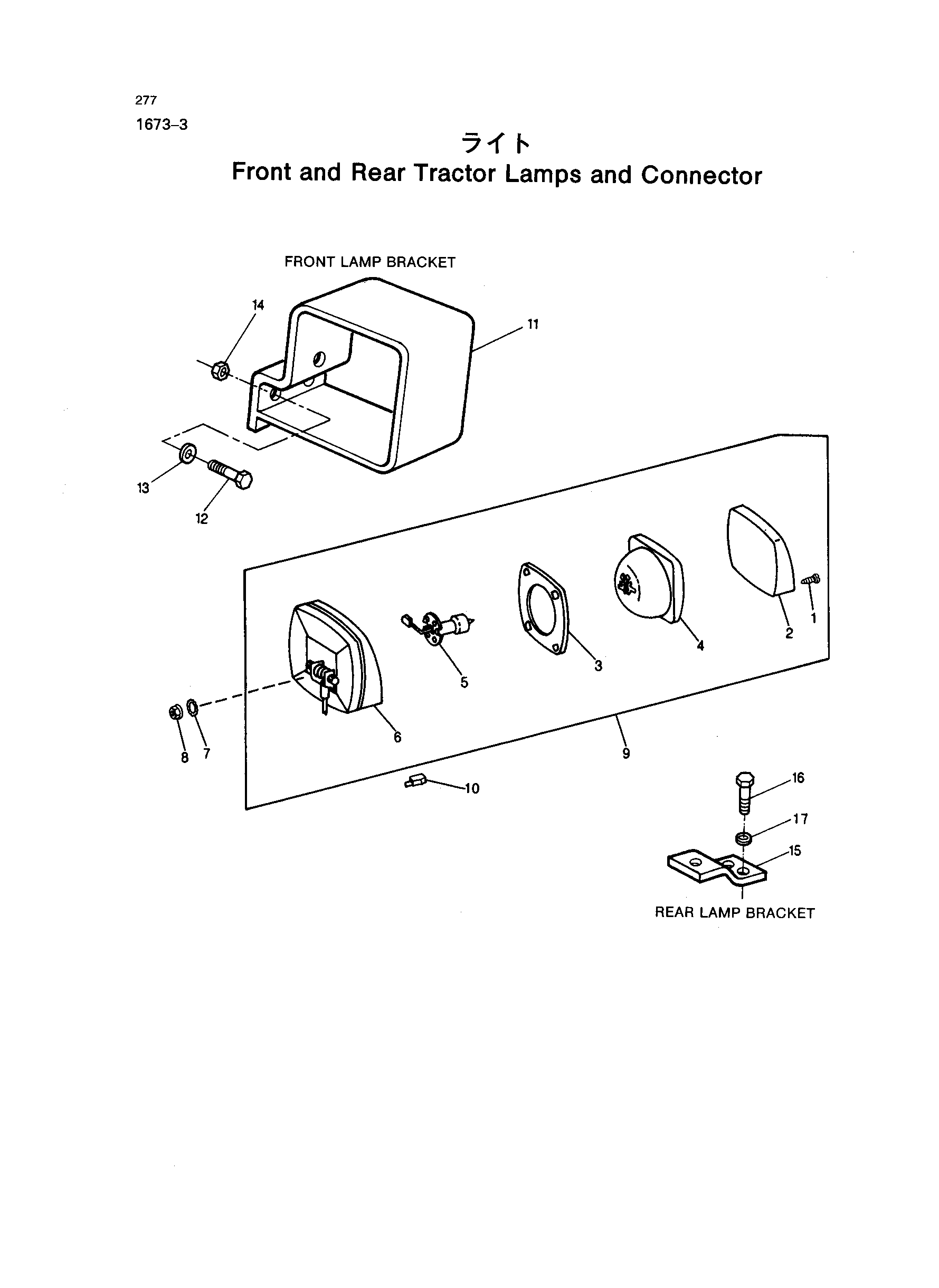

Заводская схема «Передний и задний трактор лампс и разъём» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T80394 | Винт | 4 |
| 2 | T80391 | Базовый | 1 |
| 3 | T80393 | Прокладка | 1 |
| 5 | AT130104 | Лампа | 1 |
| 7 | 24M7240 | Шайба | 1 |
| 8 | 14M7275 | Гайка | 1 |
| 9 | AT135486 | Фонарь | 2 |
| 9 | AT135485 | Фонарь задний | 1 |
| 9 | AT135485 | Фонарь задний | 1 |
| 9 | AT163948 | Фонарь L | 1 |
| 9 | AT163948 | Фонарь L | 1 |
| 9 | AT163950 | Фонарь R | 1 |
| 9 | AT163950 | Фонарь R | 1 |
| 10 | T28585 | Клемма | 1 |
| 11 | T140610 | Передний освещение кронштейн | 2 |
| 12 | 19M7402 | Винт | 4 |
| 13 | 24M7239 | Шайба | 4 |
| 14 | 14M7296 | Гайка | 4 |
| 15 | T140611 | Задний освещение кронштейн | 1 |
| 16 | 19M7938 | Винт | 2 |
| 17 | 24M7239 | Шайба | 2 |
| 18 | AT150811 | Жгут проводов, рабочий освещение | 1 |
| 18 | AT170008 | Жгут проводов, рабочий освещение | 1 |
| 18 | AT170008 | Жгут проводов, рабочий освещение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
