Угол гидроцилиндр (DX75, DX75L) — HITACHI DX75L

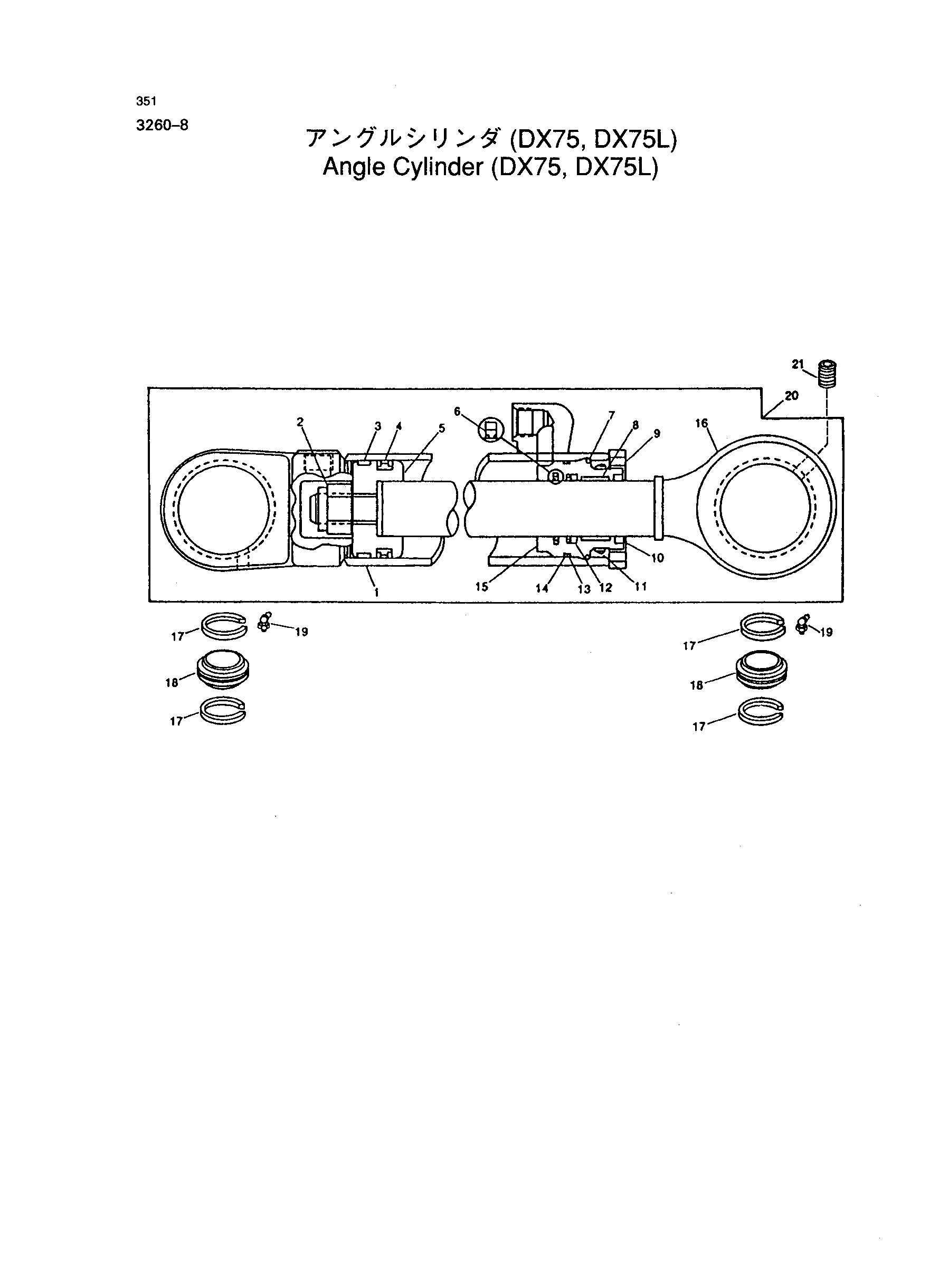

Заводская схема «Угол гидроцилиндр (DX75, DX75L)» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AH137777 | Труба гидроцилиндра | 1 |
| 2 | R81861 | Гайка | 1 |
| 3 | R81774 | Износостойкое кольцо | 1 |
| 4 | RE20342 | Уплотнение | 1 |
| 5 | R90038 | Поршень | 1 |
| 6 | RE20492 | Уплотнение | 1 |
| 7 | R81786 | Кольцо | 1 |
| 8 | R81780 | Износостойкое кольцо | 1 |
| 9 | R81792 | Гайка | 1 |
| 10 | RE24534 | Уплотнение | 1 |
| 11 | R91728 | Опорное кольцо | 1 |
| 12 | R81857 | Уплотнение | 1 |
| 13 | R81195 | Опорное кольцо | 1 |
| 14 | R83469 | Уплотнительное кольцо | 1 |
| 15 | R81764 | Направляющая гидроцилиндр. шток | 1 |
| 16 | RE35224 | Шток | 1 |
| 17 | 40M5099 | Кольцо стопорный | 4 |
| 18 | AT125753 | Втулка | 2 |
| 19 | JD7799 | Пресс-маслёнка | 2 |
| *20 | AH137775 | Гидроцилиндр. угол (DX75, 75L) | 2 |
| *20 | AH137775 | Гидроцилиндр. угол (DX75, 75L) | 2 |
| 20 | AH149949 | Гидроцилиндр. угол | 2 |
| 21 | 15H566 | Пробка | 1 |
| 22 | RE20428 | Комплект боре репаир | 1 |
| 23 | RE20433 | Комплект шток репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
