Дривен вал, шестерня и беарингс (силовой IN / силовой выпуск лебёдка) — HITACHI DX75L

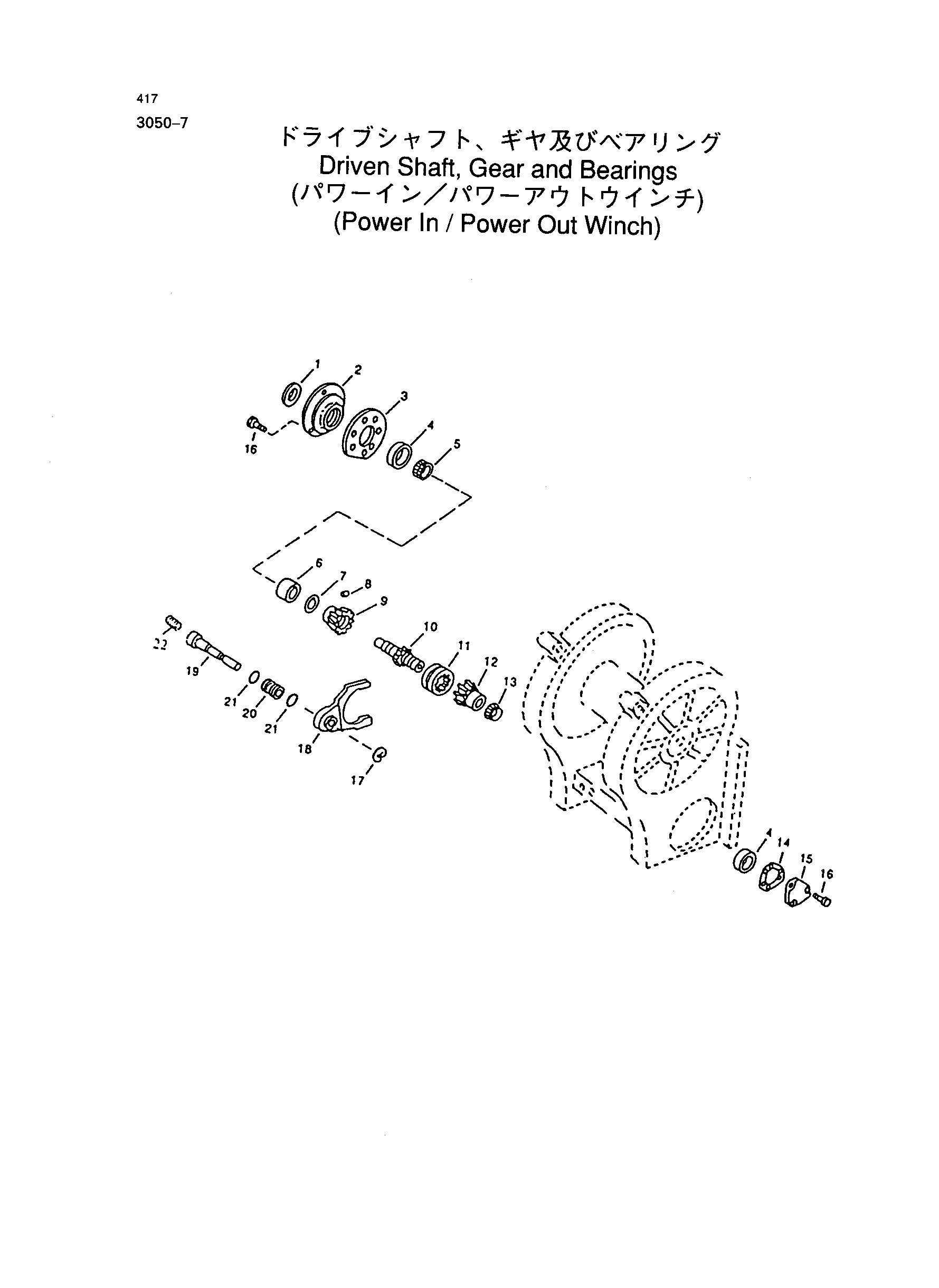

Заводская схема «Дривен вал, шестерня и беарингс (силовой IN / силовой выпуск лебёдка)» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT12431 | Уплотнение | 1 |
| 2 | T37592 | Регулировочная шайба: 0.0508 | 1 |
| *2 | T37593 | Регулировочная шайба: 0.127 | 1 |
| *2 | T37594 | Регулировочная шайба: 0.254 | 1 |
| 3 | T43615 | Куилл | 1 |
| 4 | JD7418 | Подшипник. чашка | 2 |
| 5 | JD8129 | Подшипник. коне | 1 |
| 6 | T84735 | Проставка | 1 |
| 7 | R44357 | Регулировочная шайба: 0.0762 | 1 |
| *7 | R44358 | Регулировочная шайба: 0.127 | 1 |
| *7 | R44359 | Регулировочная шайба: 0.254 | 1 |
| 8 | T16573 | Палец | 1 |
| 9 | T56840 | Шестерня | 1 |
| T129870 | Шестерня | 1 | |
| 10 | T84834 | Вал | 1 |
| 11 | T48412 | Схифт втулка | 1 |
| 12 | T56840 | Шестерня | 1 |
| 13 | JD8129 | Подшипник. коне | 1 |
| 14 | R44365 | Регулировочная шайба: 0.0762 | 1 |
| *14 | R44366 | Регулировочная шайба: 0.127 | 1 |
| *14 | R44367 | Регулировочная шайба: 0.254 | 1 |
| 15 | T51622 | Куилл | 1 |
| 16 | 19M7662 | Винт | 6 |
| 17 | H86839 | Стопорное кольцо | 1 |
| 18 | T58769 | Схифтер | 1 |
| 19 | T142389 | Поршень | 1 |
| 20 | T132939 | Втулка | 1 |
| 21 | T22827 | Уплотнительное кольцо | 2 |
| 22 | 15H558 | Трубка пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
