Топливный впрыск/фильтр линии, фиттингс и крепление браккетс — HITACHI DX75L

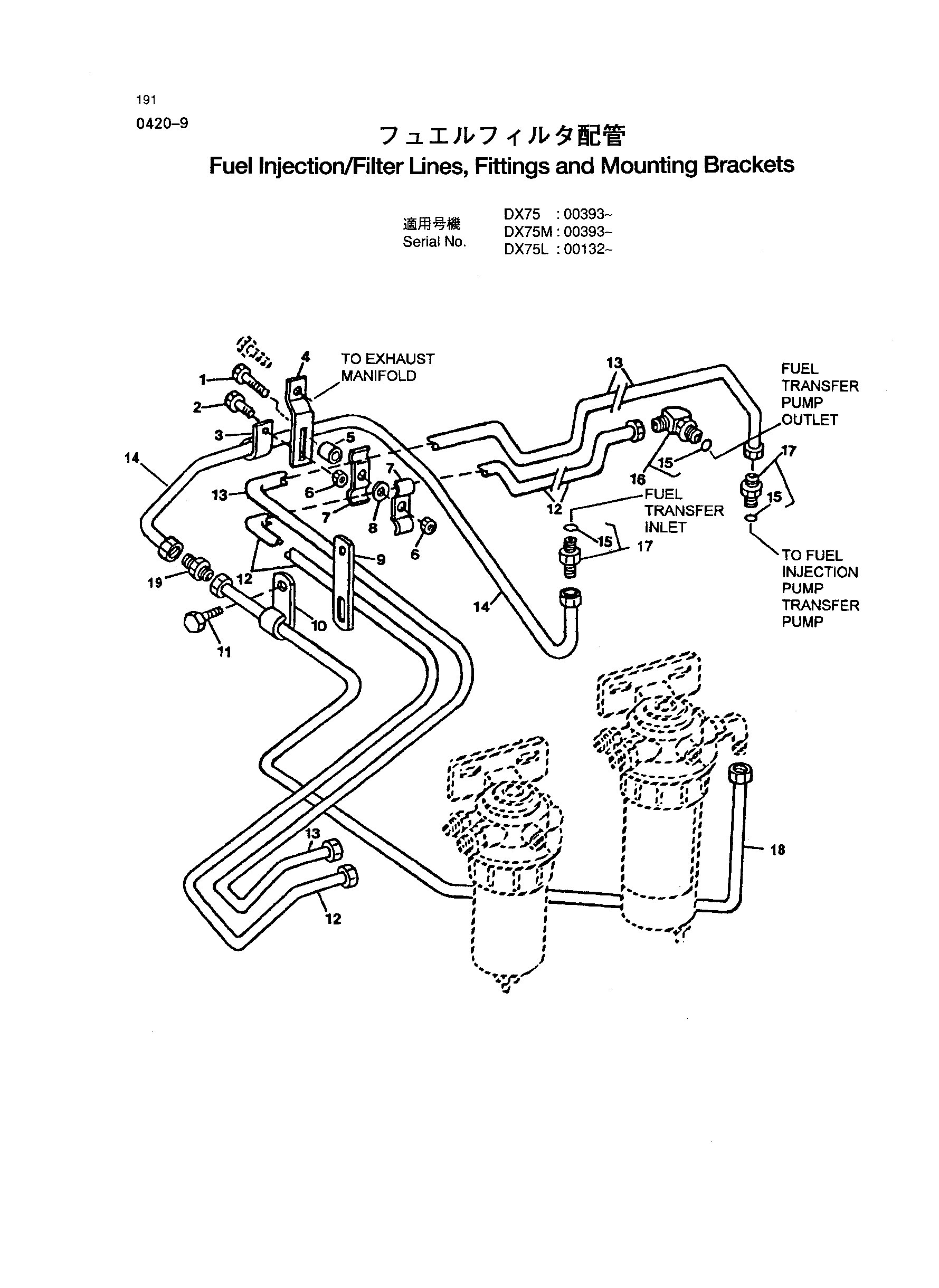

Заводская схема «Топливный впрыск/фильтр линии, фиттингс и крепление браккетс» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 19M7868 | Винт | 1 |
| 02 | 19M7865 | Винт | 1 |
| 03 | T13814 | Хомут | 1 |
| 04 | R131881 | Кронштейн | 1 |
| 05 | 28H1517 | Шайба | 1 |
| 06 | 14M7298 | Фланец гайка | 2 |
| 07 | R81004 | Хомут | 2 |
| 08 | 24M7096 | Шайба | 1 |
| 09 | R56588 | Страп | 1 |
| 10 | R132927 | Хомут | 1 |
| 11 | 19M7783 | Винт | 1 |
| 12 | RE60178 | Топливный линия | 1 |
| 13 | RE60176 | Топливный линия | 1 |
| 14 | RE71507 | Топливный линия | 1 |
| 15 | 51M7041 | Уплотнительное кольцо | 3 |
| 16 | RE60187 | Штуцер | 1 |
| 17 | RE60031 | Штуцер | 2 |
| 18 | RE71508 | Топливный линия | 1 |
| 19 | R76259 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
