Трансмиссия привод вал и всасывание страинер — HITACHI DX75L

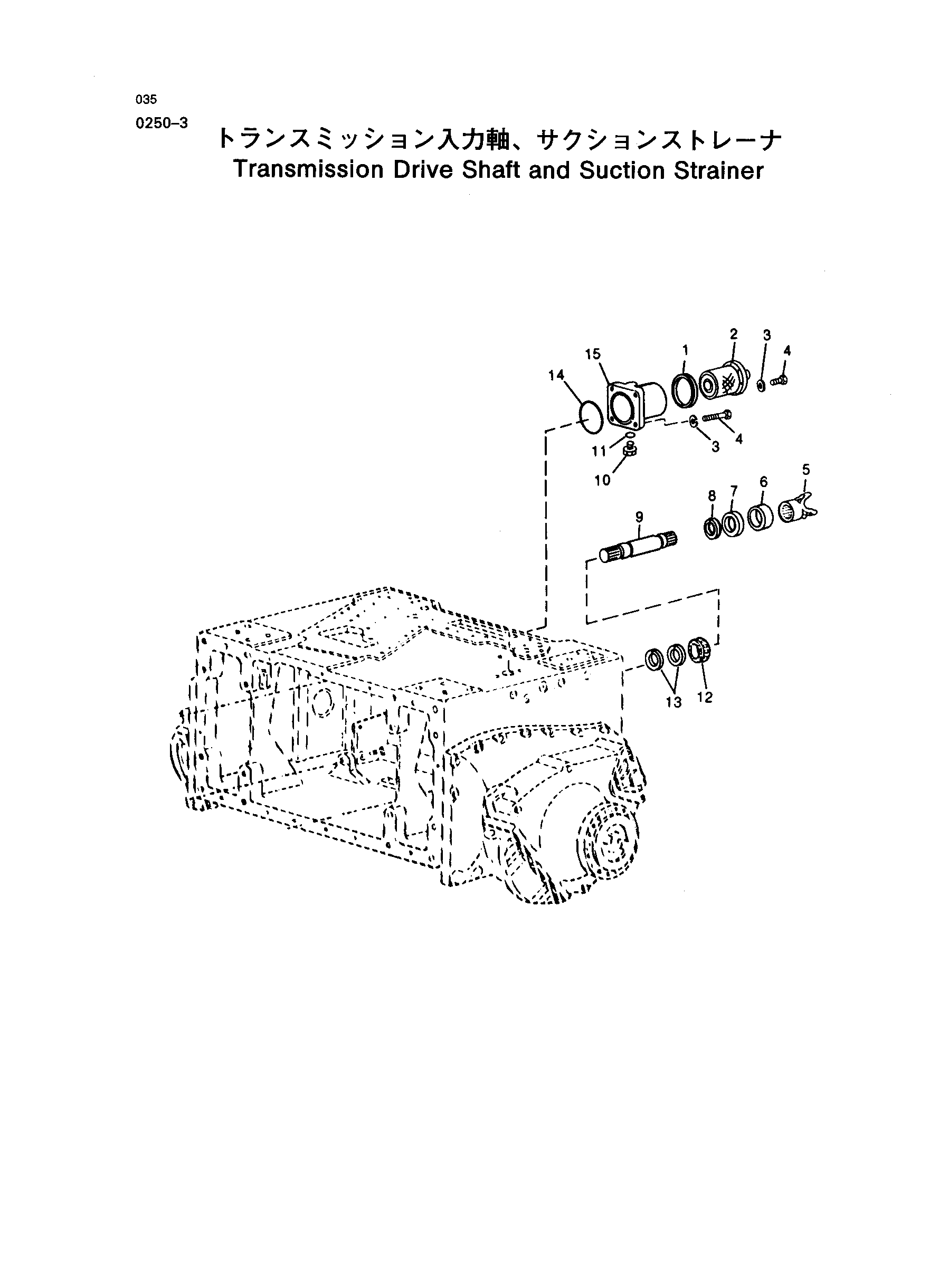

Заводская схема «Трансмиссия привод вал и всасывание страинер» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T42302 | Уплотнительное кольцо | 1 |
| 2 | AT135191 | Фильтр | 1 |
| 3 | 24M7239 | Шайба | 10 |
| 4 | 19M7402 | Винт | 10 |
| 5 | AT105017 | Вилка | 1 |
| 6 | T121280 | Уплотнение | 1 |
| 7 | AT124011 | Уплотнение | 1 |
| 8 | N119316 | Кольцо стопорный | 4 |
| 9 | T126183 | Вал | 1 |
| 10 | R27218 | Штуцер пробка | 1 |
| 11 | R26448 | Уплотнительное кольцо | 1 |
| 12 | JD9344 | Шариковый подшипник | 1 |
| 13 | 40M7044 | Кольцо стопорный | 2 |
| 14 | T51625 | Уплотнительное кольцо | 1 |
| 15 | T112197 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
