Рулевое управление муфта — HITACHI DX75L

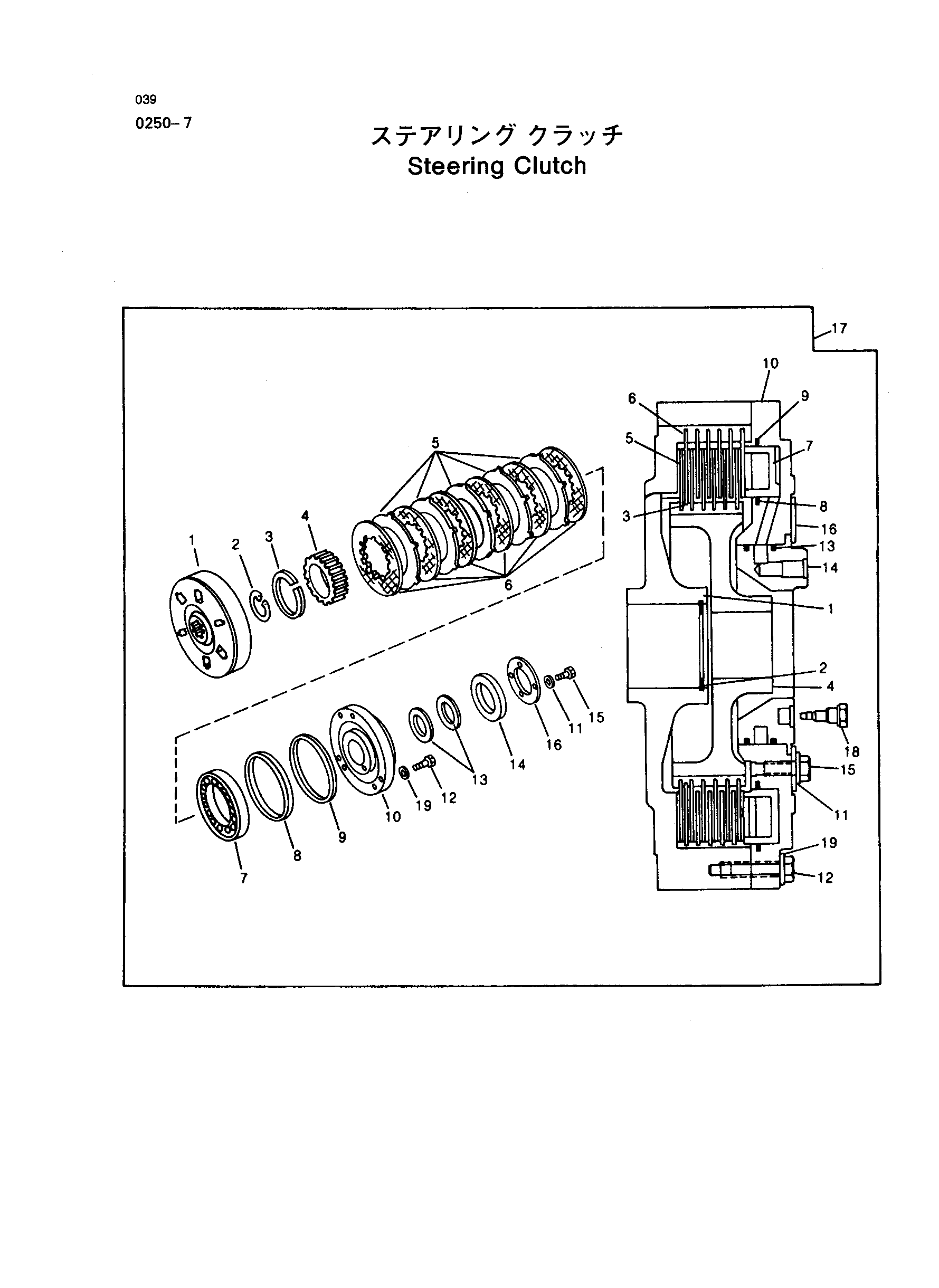

Заводская схема «Рулевое управление муфта» для HITACHI DX75L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T127160 | Тормоз барабан | 1 |
| 2 | N30323 | Кольцо стопорный | 1 |
| 3 | T20718 | Кольцо стопорный | 1 |
| 4 | T126750 | HUB | 1 |
| 5 | T82356 | Муфта диск | 7 |
| 6 | T82355 | Накладка | 6 |
| 7 | T126748 | Поршень | 1 |
| 8 | T41465 | Шайба | 1 |
| 9 | T41466 | Шайба | 1 |
| 10 | T123287 замена: T146231 | Корпус | 1 |
| 10 | T123287 замена: 19H3065 | Корпус | 1 |
| 10 | T146231 | Корпус | 1 |
| 11 | 24M7239 | Шайба | 4 |
| 12 | 19H3267 | Винт | 6 |
| 12 | 19H3065 | Винт | 6 |
| 13 | R36881 | Кольцо | 2 |
| 14 | T126749 | Коллектор | 1 |
| 15 | 19H2676 | Винт | 4 |
| 16 | T106824 | Кольцо | 1 |
| 17 | AT135325 | Муфта | 1 |
| 18 | T83351 | Болт | 2 |
| 19 | 12H304 | Стопорная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
