Лубрикатед гусеница цепь (DX75) — HITACHI DX75

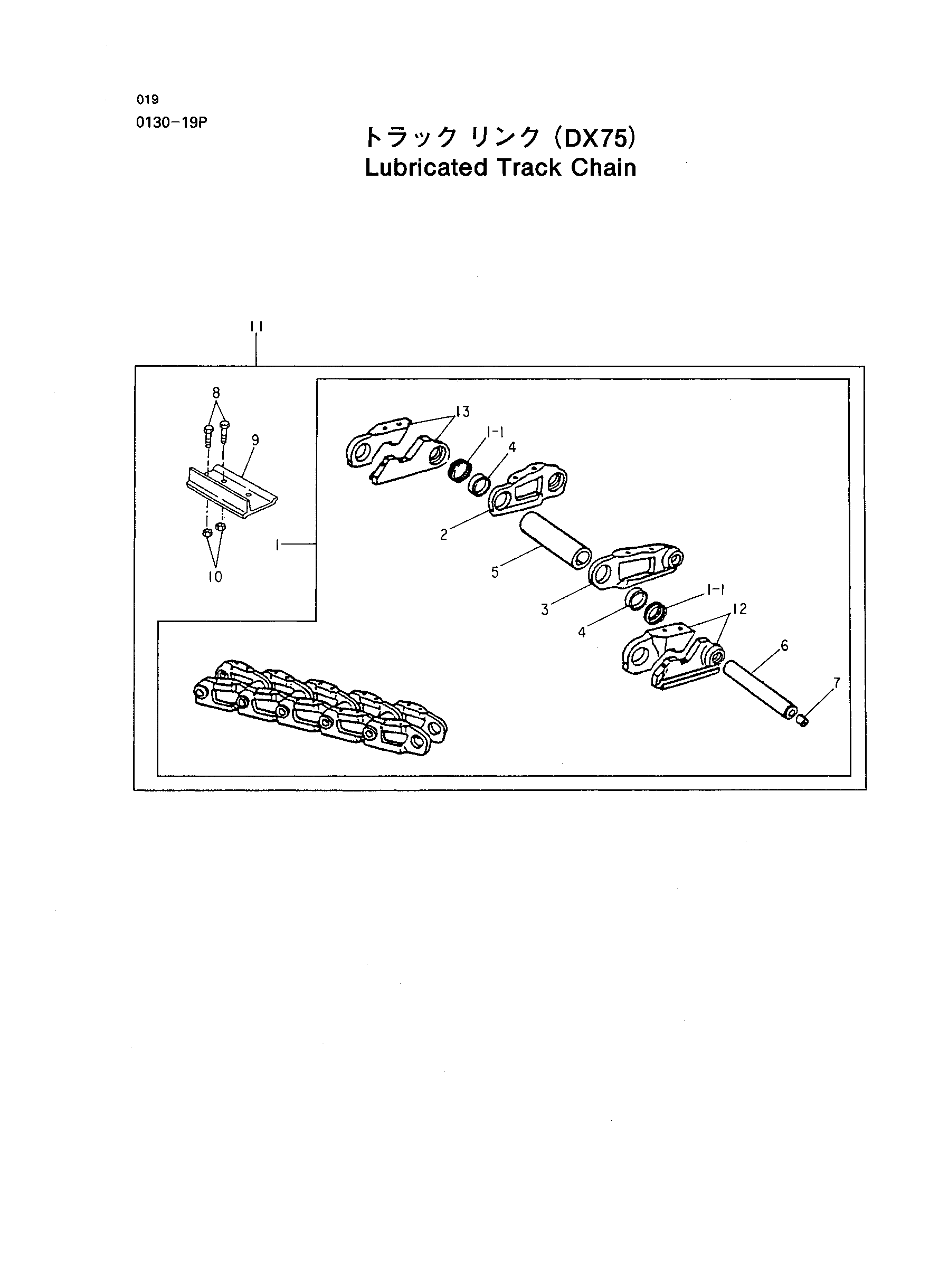

Заводская схема «Лубрикатед гусеница цепь (DX75)» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT160824 | Гусеница цепь | 1 |
| 1-1 | AT113118 | Уплотнение | 74 |
| 2 | T126959 | Тяга L | 36 |
| 3 | T126958 | Тяга R | 36 |
| 4 | T112252 | Кольцо упорный | 74 |
| 5 | T135646 | Втулка | 37 |
| 6 | T112247 | Палец * | 37 |
| 7 | T112246 | Пробка | 37 |
| 8 | T126931 | Болт | 144 |
| 8-1 | T126771 | Болт | 4 |
| 9 | T127059 | Башмак гросер 406 | 36 |
| 9-1 | T127060 | Башмак гросер-м 406 | 1 |
| 10 | T126932 | Гайка | 144 |
| 11 | AT160826 | Гусеница цепь | 2 |
| 12 | AT135355 | Тяга | 1 |
| 13 | AT135354 | Тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
