Педаль рулевое управление линкаге (для экспортный) — HITACHI DX75

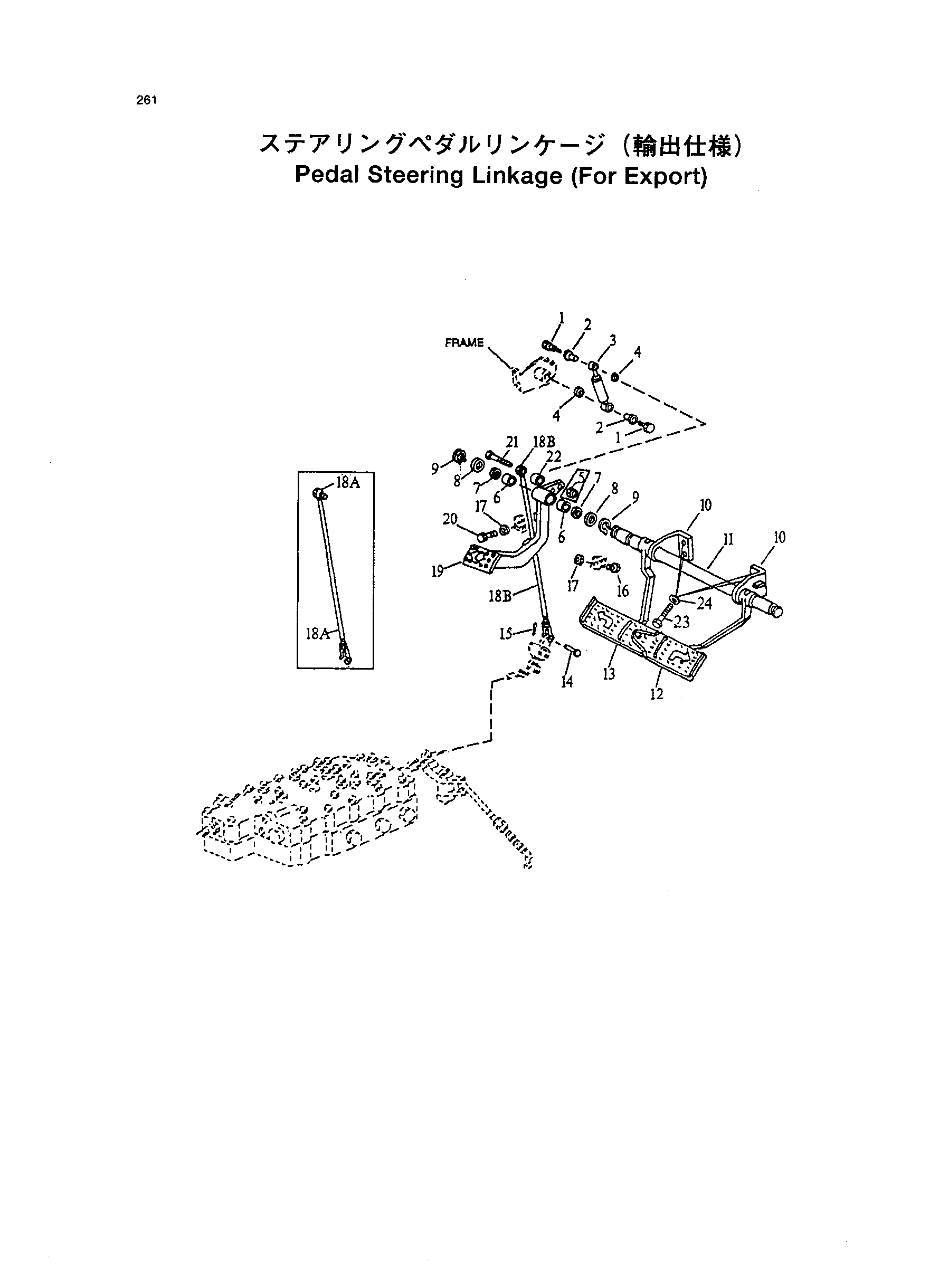

Заводская схема «Педаль рулевое управление линкаге (для экспортный)» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T126708 | Винт | 2 |
| 2 | T126707 | Втулка | 2 |
| 3 | AT106396 | Абсорбер | 1 |
| 4 | 24M7240 | Шайба | 2 |
| 5 | R11151 | Блокировка гайка | 1 |
| 6 | AT85677 | Подшипник | 2 |
| 7 | T83343 | Уплотнение | 2 |
| 8 | 24H1453 | Шайба | 2 |
| 9 | 40M1828 | Стопорное кольцо | 2 |
| 10 | AT135424 | Опора | 1 |
| 11 | T126366 | Вал | 1 |
| 12 | T121150 | Педаль R | 1 |
| 13 | T121151 | Педаль L | 1 |
| 14 | P46404 | Палец | 1 |
| 15 | 11M7081 | Коттер палец | 1 |
| 16 | 19M7164 | Винт | 1 |
| 17 | 14M7273 | Гайка | 2 |
| 18A | AT135425 | Шток | 1 |
| 18B | AT158666 | Шток | 1 |
| 19 | T126863 | Педаль | 1 |
| 19-1 | T141134 | Педаль | 1 |
| 20 | 19M7513 | Винт | 1 |
| 21 | 19H3374 | Винт | 1 |
| 22 | T131169 | Проставка | 1 |
| 23 | 19M7403 | Винт | 10 |
| 24 | 24M7240 | Шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
