К-фраме — HITACHI DX75

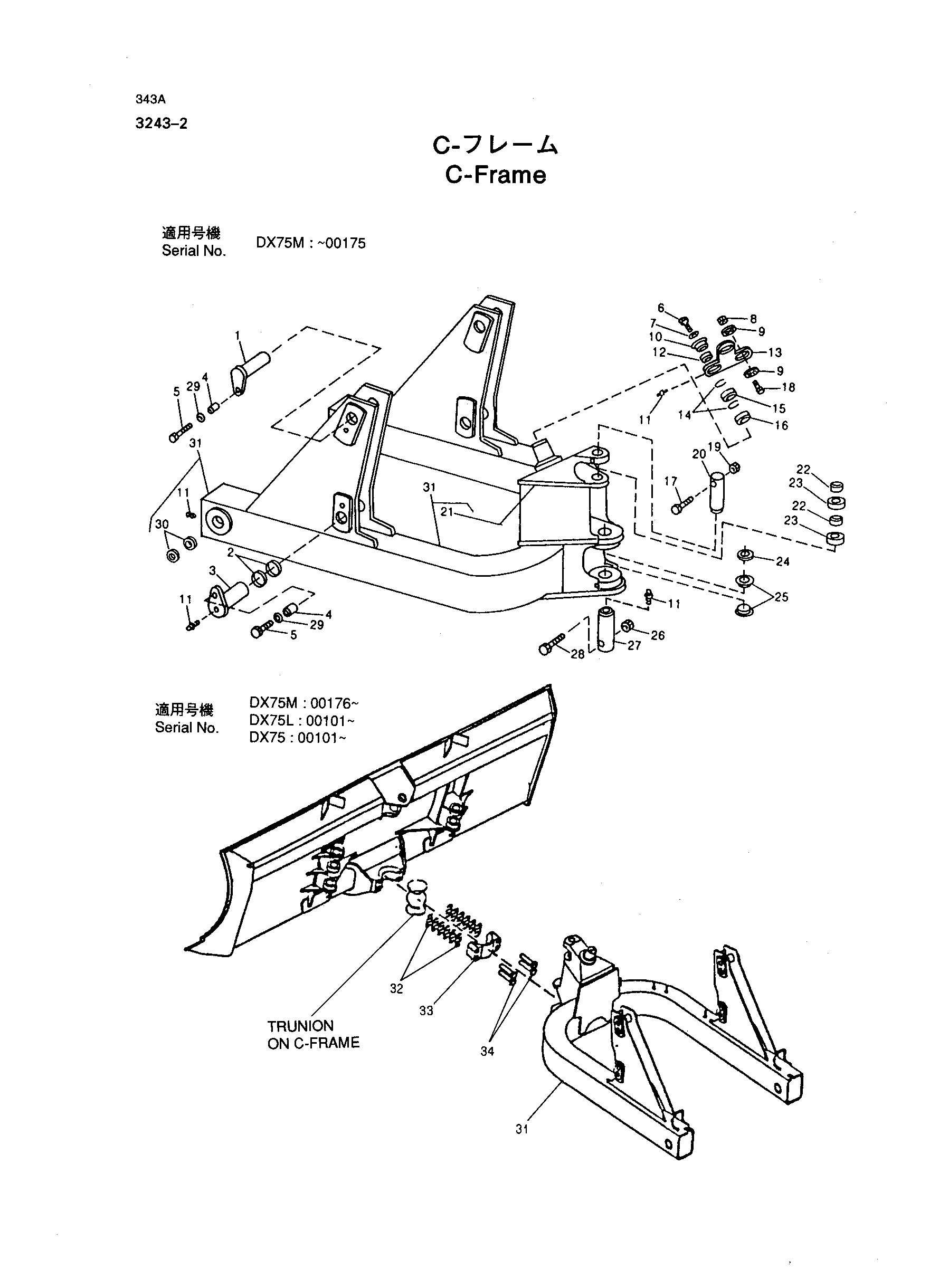

Заводская схема «К-фраме» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT113692 | Палец * | 2 |
| 2 | T120010 | Втулка | 2 |
| 2-1 | T121287 | Шайба | 2 |
| 2-2 | T105051 | Втулка | 4 |
| 3 | AT142432 | Палец * | 2 |
| 4 | 28H1596 | Шайба | 4 |
| 5 | 19M7872 | Винт | 4 |
| 6 | 19M7658 | Винт | 2 |
| 7 | 24M7239 | Шайба | 2 |
| 8 | 14M7166 | Стопорная гайка | 2 |
| 9 | T119982 | Шайба | 2 |
| 10 | T124167 | Колпачок * | 1 |
| 11 | JD7798 | Штуцер | 8 |
| 12 | T122488 замена: T141361 | Втулка | 1 |
| 12 | T141361 | Втулка | 1 |
| 12 | T141361 | Втулка | 1 |
| 13 | T124243 | Опора | 1 |
| 14 | 40M1873 | Кольцо стопорный | 6 |
| 14 | F39000354 | Кольцо стопорный | 6 |
| 14 | F39000354 | Кольцо стопорный | 6 |
| 15 | AT125754 | Втулка | 3 |
| 15 | AT157174 | Втулка | 3 |
| 15 | AT157174 | Втулка | 3 |
| *16 | T118542 | Втулка | 1 |
| *17 | 19M8166 | Винт | 1 |
| *18 | 19M7325 | Винт | 2 |
| *19 | 14M7337 | Гайка | 1 |
| *20 | T105049 | Палец * | 1 |
| *22 | T105052 | Втулка | 2 |
| *23 | T119857 | Втулка | 2 |
| *24 | R64682 | Шайба | 1 |
| *25 | T112826 | Проставка | 2 |
| *25-1 | T119859 | Шайба | 2 |
| *26 | 14M7328 | Гайка | 1 |
| *27 | T122600 | Палец * | 1 |
| *28 | 19M7732 | Винт | 1 |
| *29 | L139T | Шайба | 4 |
| *30 | T122720 | Втулка | 4 |
| *30-1 | T68818 | Уплотнение | 4 |
| *31 | AT163224 | Рама DX75, 75L | 1 |
| *31 | AT163224 | Рама DX75, 75L | 1 |
| *31-1 | AT135650 | Рама DX75M | 1 |
| *31-1 | AT159203 | Рама DX75M | 1 |
| *31-1 | AT163226 | Рама DX75M | 1 |
| *32 | T144253 | Регулировочная шайба | 1 |
| *33 | T144252 | Колпачок | 1 |
| *34 | 19M7963 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
