Наклон гидроцилиндр шланги TO гидрораспределитель — HITACHI DX75

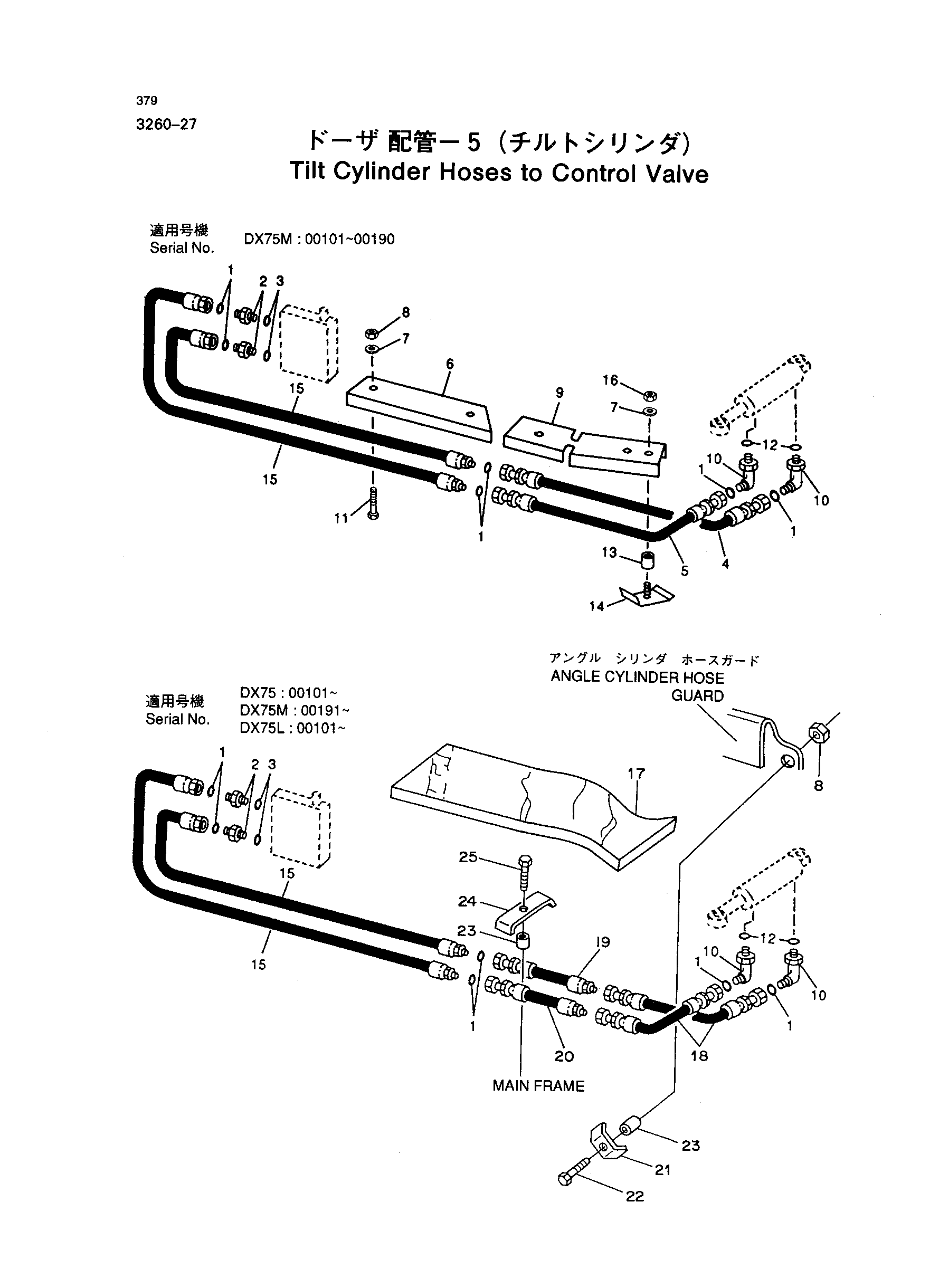

Заводская схема «Наклон гидроцилиндр шланги TO гидрораспределитель» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T77857 | Уплотнительное кольцо | 1 |
| 2 | T100497 | Адаптер | 2 |
| 3 | R26906 | Уплотнительное кольцо | 2 |
| 4 | AT159314 | Гидравлический шланг | 1 |
| 5 | AT159313 | Гидравлический шланг | 1 |
| 6 | T127042 | Кханнел | 1 |
| 7 | 24H1783 | Шайба | 5 |
| 8 | T11234 | Блокировка гайка | 5 |
| 9 | T127072 | Щиток | 1 |
| 9-1 | T127051 | Кханнел | 1 |
| 10 | 38H1013 | Угловой штуцер | 2 |
| 12 | U12547 | Уплотнительное кольцо | 2 |
| 13 | T127356 | Проставка (шланг крышка) | 1 |
| 13-1 | 28H3316 | Втулка (рама) | 2 |
| 14 | U10516 | Хомут (шланг крышка) | 1 |
| 14-1 | U16862 | Хомут (рама) | 1 |
| 15 | AT159306 | Гидравлический шланг | 2 |
| 16 | U13184 | Стопорная гайка | 1 |
| 17 | T140614 | Втулка | 1 |
| 18 | AT164535 | Шланг | 1 |
| 18 | AT164535 | Шланг | 1 |
| 19 | AT164466 | Шланг | 1 |
| 19 | AT164466 | Шланг | 1 |
| 20 | AT164467 | Шланг | 1 |
| 20 | AT164467 | Шланг | 1 |
| 21 | U40398 | Хомут | 1 |
| 21 | U40398 | Хомут | 1 |
| 22 | 19H1801 | Болт | 1 |
| 22 | 19H1801 | Болт | 1 |
| 23 | T127356 | Втулка | 2 |
| 23 | T127356 | Втулка | 2 |
| 24 | T43358 | Страп | 1 |
| 24 | T43358 | Страп | 1 |
| 25 | 19M7935 | Болт | 1 |
| 25 | 19M7935 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
