Третий и фоуртх скорость вал — HITACHI DX75

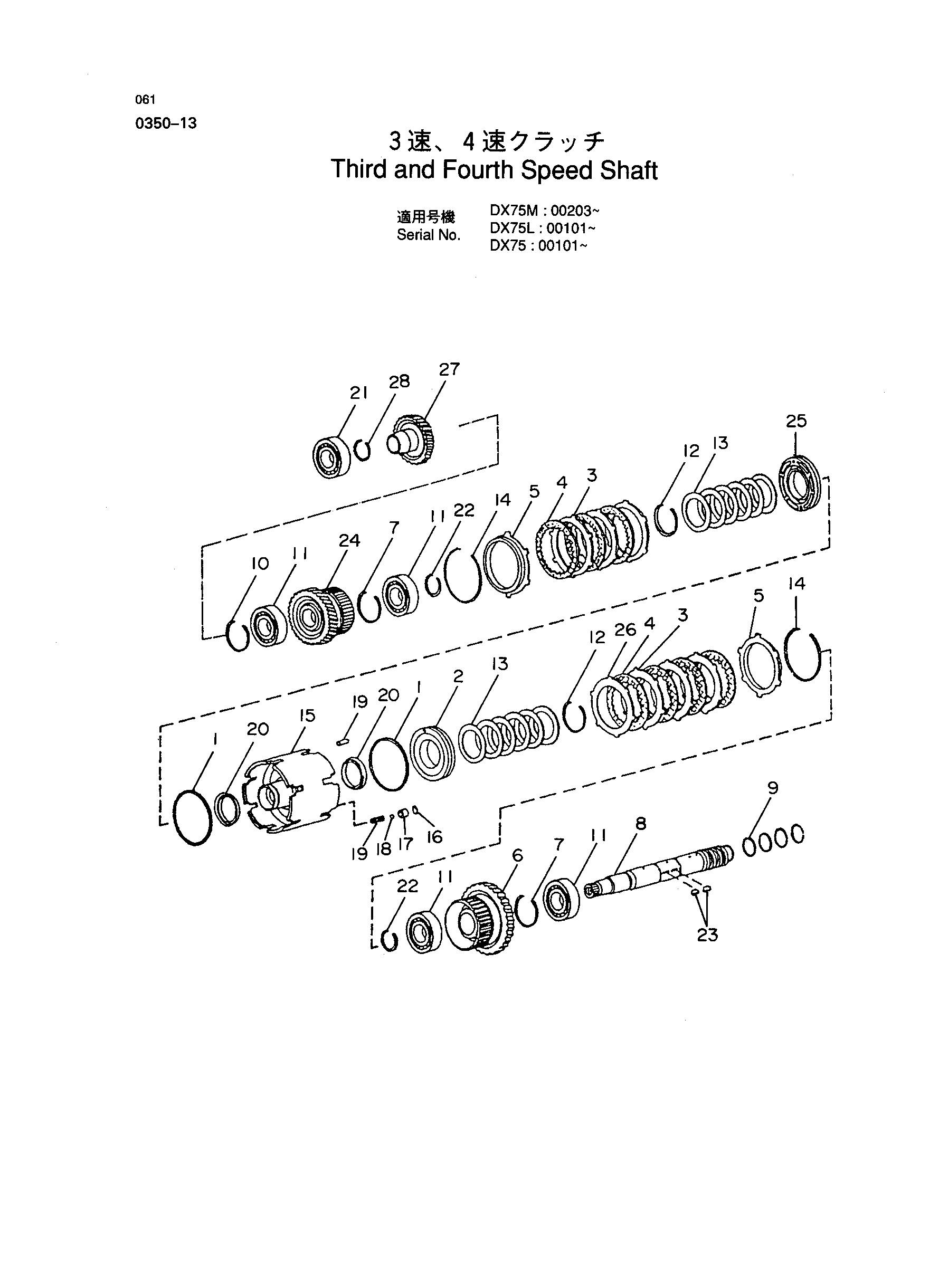

Заводская схема «Третий и фоуртх скорость вал» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R39116 | Шайба | 2 |
| 2 | T119875 | Поршень | 1 |
| 3 | R80813 | Пластина муфта | 5 |
| 4 | AT117908 | Диск муфта | 7 |
| 5 | T146753 | Пластина | 2 |
| 6 | T146449 | Шестерня | 1 |
| 7 | T148592 | Кольцо стопорный | 1 |
| 8 | AT161497 | Вал | 1 |
| 9 | R31292 | Поршневое кольцо | 4 |
| 10 | R35385 | Кольцо стопорный | 1 |
| 11 | AT164178 | Шариковый подшипник | 4 |
| 12 | T83438 | Кольцо стопорный | 2 |
| 13 | T83437 | Шайба | 12 |
| 14 | T141680 | Кольцо стопорный | 2 |
| 15 | AT161499 | Барабан | 1 |
| 16 | R48523 | Кольцо стопорный | 2 |
| 17 | R79029 | Сиденье | 2 |
| 18 | 400R | Шарик | 2 |
| 19 | R73073 | Пружина | 2 |
| 19-1 | R32690 | Палец | 1 |
| 20 | R33246 | Уплотнение | 2 |
| 21 | JD7672 | Шариковый подшипник | 1 |
| 22 | C4064E | Кольцо стопорный | 2 |
| 23 | 26H89 | Шпонка вал | 2 |
| 24 | T146448 | Шестерня | 1 |
| 25 | T119887 | Поршень | 1 |
| 26 | R56547 | Пластина муфта | 2 |
| 27 | T146450 | Шестерня | 1 |
| 28 | F2197R | Кольцо стопорный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
